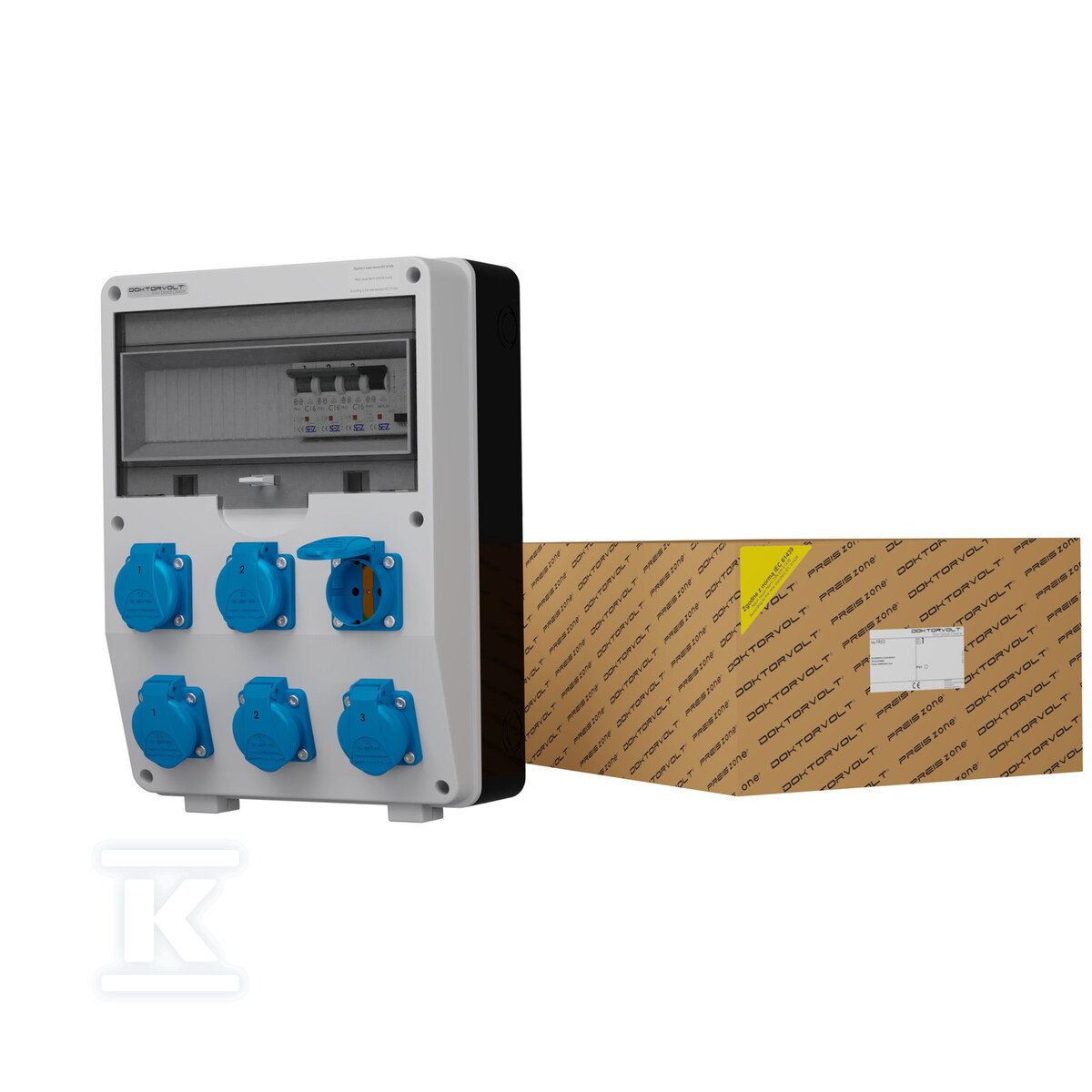

Будівельний розподільчий щит 6x230V DV-S/FI Schuko Doktorvolt 1769 DV-1769-D

Професійне живлення на будівельному майданчику та в майстерні

Будівельний розподільний щит, оснащений шістьма розетками німецької системи Schuko, — це комплексне рішення для тимчасового розподілу електроенергії в місцях, де відсутність постійної інсталяції унеможливлює нормальне підключення. Накладний корпус розміром 360 × 250 × 185 mm вміщує один ряд модулів (12 модулів), що забезпечує компактну конструкцію без зайвого навантаження.

Передня панель сірого кольору RAL 7035 добре поєднується з типовими монтажними щитами — на будівельному майданчику чи в виробничому цеху вона не виділяється як тимчасовий елемент. Задня панель чорна, що додатково маскує можливі забруднення з тильної сторони.

Корпус та умови експлуатації

Корпус, виготовлений з технополімеру, характеризується стійкістю до механічних ударів та впливу атмосферних факторів — дощу, пилу, екстремальних температур. Ступінь захисту IP54 означає повну герметичність від проникнення пилу та захист від бризок води з будь-якого напрямку. Завдяки цьому розподільний щит добре проявляє себе як під час дорожніх робіт у дощ, так і при живленні обладнання на відкритій місцевості.

Дверцята, виготовлені з полікарбонату, забезпечують жорсткість при збереженні невеликої загальної маси. Ущільнювач з гуми EPDM навколо дверцят підтримує герметичність навіть при багаторазовому відкритті — типовому зносу на будівництві, де доступ до щита здійснюється по кілька разів на день. Монтажні гвинти з нержавіючої сталі не іржавіють навіть при тривалій експозиції вологи.

У комплект входить кабельний герметик (сальник) PG-16, що дозволяє вводити силові кабелі без порушення герметичності корпусу.

Захист та електричне обладнання

Кожна з шести розеток Schuko (тип 2P+E, 230 V, 16 A, IP54) захищена спеціальним автоматичним вимикачем C16A з відключальною здатністю 10 kA. Три такі апарати обслуговують по дві розетки кожен — така конфігурація забезпечує селективність при одночасному навантаженні багатьох споживачів.

За захист від ураження електричним струмом відповідає ПЗВ 40 A / 30 mA / 2P типу A — пристрій, що реагує на струми витоку як синусоїдальні (типові для побутової техніки), так і пульсуючі (наприклад, електроінструмент з випрямлячами). На практиці це означає ефективний захист від непряого дотику всіх підключених споживачів.

Внутрішня проводка виконана силовим проводом H07V-K перерізом 2,5 mm² — жовто-зелена жила PE та синя N. Шина з'єднання 1F /4M /10 mm² з комплектом заглушок дозволяє швидко з'єднувати модульні апарати без додаткових клемників.

Для кріплення розподільного щита використовуються кінцеві тримачі CLIPFIX 35-5, що монтуються на стандартну шину TH35 — перевірене рішення, яке також застосовується у професійних шафах керування.

Застосування та норми

Розподільний щит знаходить застосування всюди, де необхідне швидке та безпечне забезпечення електроенергією:

• будівельні майданчики та зони проведення дорожніх робіт,
• промислові цехи та виробничі підприємства, що потребують тимчасового живлення машин,
• автомобільні майстерні та гаражі з потребою в силових розетках,
• самостійне будівництво приватних будинків,
• живлення зелених зон під час проведення заходів на відкритому повітрі.

Виробник декларує постійний номінальний струм 40 A при напрузі 230 V / 50 Hz AC. Коефіцієнт RDF, що становить 0,9, підтверджує здатність до навантаження при природному циклі роботи, типовому для розширення інсталяцій.

Розподільний щит відповідає вимогам директиви CE, норм IEC 61439, а також сертифікації TÜV SÜD, що підтверджує впроваджену систему управління якістю згідно з ISO 9001:2015. ПЗВ має сертифікацію відповідно до стандартів серії IEC/EN/PN-EN 61009-1, тоді як автоматичні вимикачі відповідають стандартам IEC/EN/PN-EN/VDE 61008-1.
