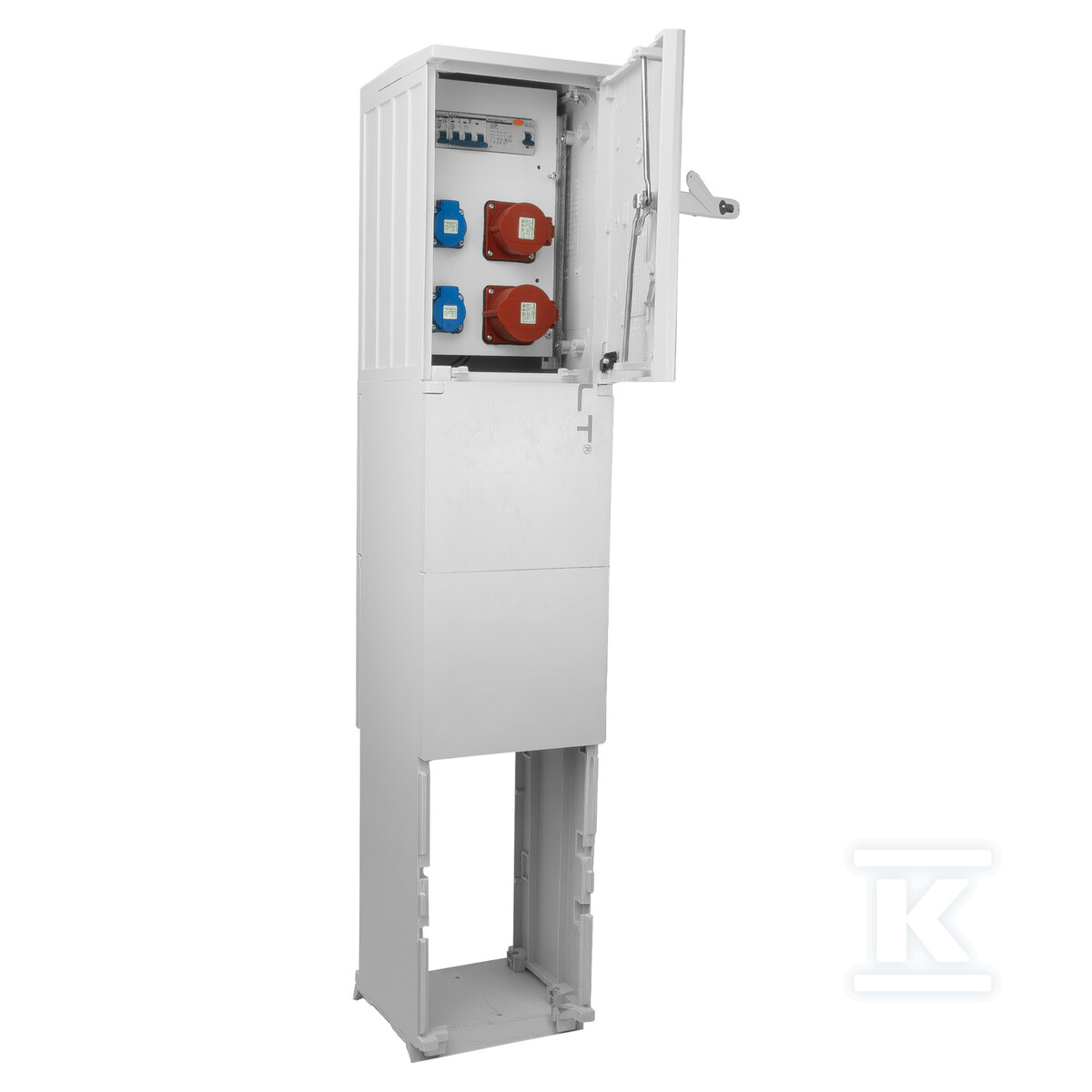

Будівельний розподільчий щит BV-SFI 16A 32A 2x230V на фундаменті IP44 розетка Doktorvolt DV-5039 DV-5039-F

Стаціонарне живлення на будівельному майданчику - розподільчий щит із фундаментом

Конструкція, призначена для закопування на глибину 600 mm, чудово підходить всюди, де потрібне стале, безпечне електропостачання в зовнішніх умовах. Фундаментний будівельний розподільчий щит серії BV виготовлений з термореактивного поліестеру SMC (Sheet Moulding Compound), армованого скловолокном — цей матеріал не кородує, не деформується під впливом вологи та зберігає механічні параметри протягом багатьох років експлуатації під впливом атмосферних умов. Стійкість до УФ-випромінювання додатково захищає корпус від деградації під впливом сонця.

Загальна висота корпусу становить 1320 mm, з яких 600 mm знаходяться під землею. Розміри надземної частини становлять 265 × 250 mm, що дозволяє компактно розмістити її біля огорожі або в кутку ділянки, не займаючи зайвого робочого простору. Сірий колір корпусу є нейтральним і не привертає зайвої уваги на фоні стандартних будівельних огорож.

Комплект розеток та електрична конфігурація

Розподільчий щит пропонує чотири розетки, готові до підключення типового будівельного обладнання та інструментів:

• 2 × однофазна розетка 230 V / 16 A із захисним контактом (тип E) — для електроінструментів, освітлення та дрібного обладнання;
• 1 × трифазна розетка CEE 400 V / 16 A (3P + N + PE) — наприклад, для бетонозмішувачів, зварювальних агрегатів;
• 1 × трифазна розетка CEE 400 V / 32 A (3P + N + PE) — для потужніших машин, що потребують вищого номінального струму.

Всередині корпусу знаходиться монтажна панель із заводським встановленим захисним обладнанням марки Doktorvolt: автоматичний вимикач C16 1P (6 kA), що захищає однофазні контури, автоматичний вимикач C16 3P (6 kA) для трифазних розеток, а також пристрій захисного відключення (ПЗВ) 40 A / 30 mA тип A, який забезпечує захист від ураження струмом при замиканні на захисні проводи. Провідники — це кабелі H07V-K із перерізом 2,5/4 mm² у кольорах відповідно до норми: жовто-зелений (захисний), синій (нульовий) та чорний (фазний).

Захист, безпека та сертифікати

Ступінь захисту закритого корпусу становить IP44 — він захищає від твердих тіл діаметром понад 1 mm та від бризок води з будь-якого напрямку. Після відкриття дверей клас знижується до IP20, тому виробник рекомендує закривати щит після кожного використання.

Замок типу HS (HSS), виготовлений із загартованої сталі, захищає доступ стороннім особам — це важлива особливість на відкритих будівельних майданчиках. Пристрій працює в температурному діапазоні від -25 °C до +50 °C, тому він впорається як із осінніми заморозками, так і з літньою спекою.

Виробництво здійснюється за системою управління якістю, сертифікованою TÜV SÜD ISO 9001:2015. Розподільчий щит відповідає стандарту IEC 61439, що підтверджує відповідність конструкції розподільчого обладнання вимогам електричної безпеки, та має маркування CE. Кожен екземпляр проходить індивідуальні випробування та отримує сертифікат відповідності стандартам IEC.

Монтаж та експлуатація

Фундаментна конструкція усуває необхідність встановлення додаткових стовпів чи несучих рам — щит просто встановлюється в заздалегідь підготовлену траншею та засипається ґрунтом. У комплект входить монтажна панель, що полегшує розміщення обладнання всередині корпусу.

Умовний струм короткого замикання становить ≤ 6 kA, а коефіцієнт одночасності RDF — 0,8; ці дані дозволяють монтажнику правильно розрахувати лінію живлення з боку постачальника енергії. Номінальна частота становить стандартні 50 Hz, робоча напруга — 230 V / 400 V.

Розподільчий щит є стаціонарним рішенням — після закопування він не призначений для переміщення. Після встановлення він забезпечує постійну точку споживання енергії протягом усього періоду реалізації інвестицій.
