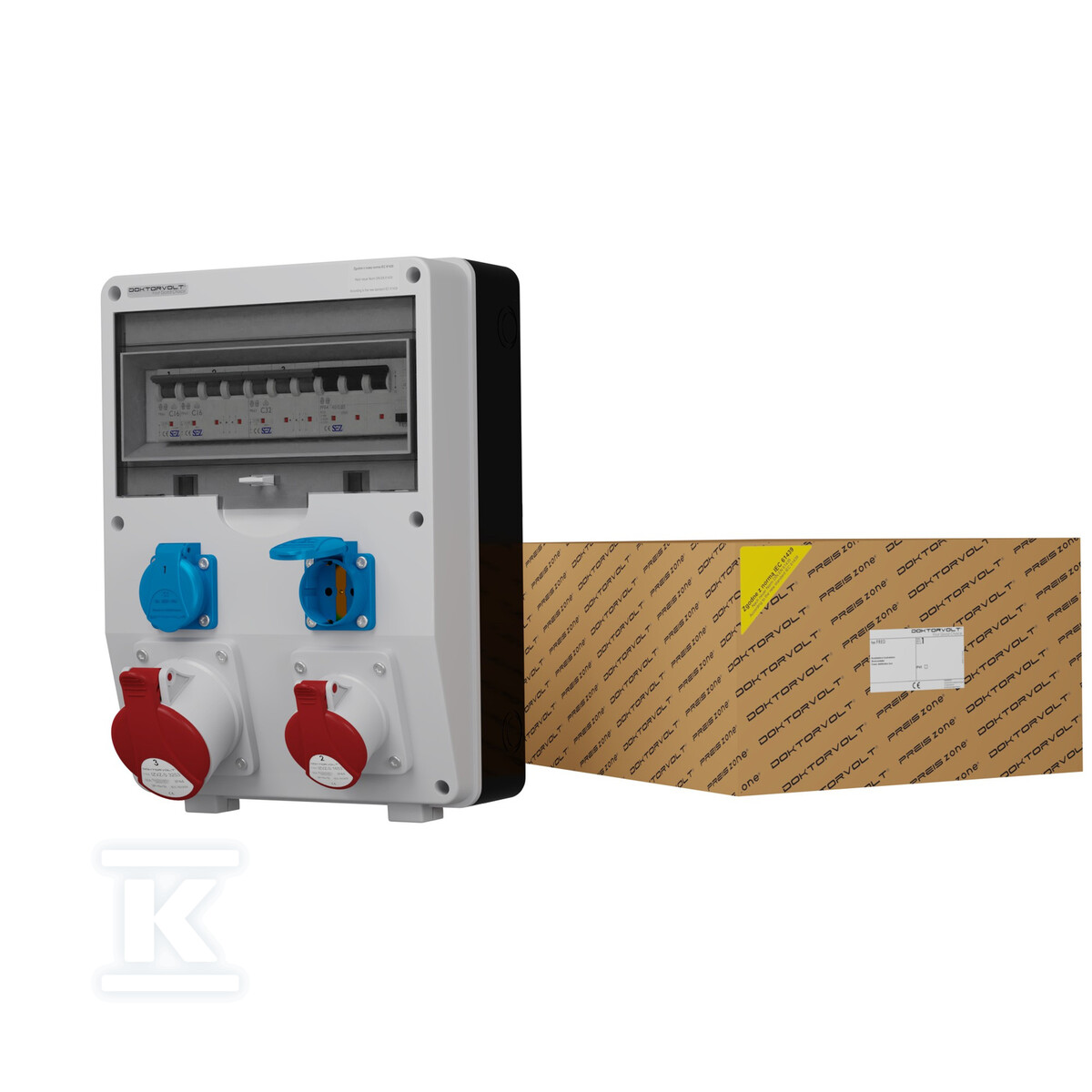

Будівельний розподільчий щит DV-S/FI 32A 16A 2x230V IP54 Schuko Doktorvolt® 1776 DV-1776-D

Комплексне живлення на будівельному майданчику та на відкритій місцевості

Розподільчий щит DV-S/FI — це пристрій, створений для роботи в умовах непередбачуваності: пил, волога, зміна навантаження. Корпус розміром 365 × 260 × 125 mm містить повний набір розеток та захисну апаратуру в одному компактному блоці, виготовленому з пластику. Передня панель має сірий колір RAL 7035, задня — чорна. Ущільнювач із гуми EPDM забезпечує тривале прилягання навіть при багаторазовому відкритті ревізійного вікна.

Конфігурація розеток та система захисту

У розподільчому щиті встановлено чотири розетки, розміщені на передній панелі:

• 2 × розетка Schuko Typ F (німецька система) — напруга 230 V, струм 16 A, клас герметичності IP54. Розетки такого типу широко використовуються в Польщі та Німеччині, що забезпечує сумісність із більшістю електроінструментів, робочого освітлення та побутової техніки, що зустрічаються на будівництві.
• 1 × силова розетка CEE 32 A / 5P — напруга 400 V, призначена для живлення важкої будівельної техніки: бетонозмішувачів, компресорів, бензолектричних відрізних машин.
• 1 × силова розетка CEE 16 A / 5P — напруга 400 V, призначена для менших трифазних пристроїв або як резерв для обладнання з вищим споживанням струму, ніж розетка Schuko.

Шина з'єднання 3-фазна, 10-модульна, переріз проводів 12 mm² рівномірно розподіляє потужність між усіма контурами.

Розподільчий щит оснащений усіма необхідними елементами захисту — немає потреби докуповувати чи монтувати щось додатково:

• ПЗВ (пристрій захисного відключення) SEZ з параметрами 40 A / 30 mA / 4P / Typ A — захищає від ураження електричним струмом у разі пошкодження ізоляції будь-якої частини пристрою, підключеного до щита.
• Автоматичні вимикачі SEZ VDE:
  • C16A / 10 kA / 1P — захищає контур розеток Schuko,
  • C16A / 10 kA / 3P — захищає контур силової розетки CEE,
  • C32A / 10 kA / 3P — захищає контур силової розетки великої потужності.

Умовний струм короткого замикання становить ≤ 10 kA, а коефіцієнт одночасності RDF — 0,8. Робоча напруга становить 230/400 V AC при частоті 50 Hz.

Ступінь захисту IP54 та практичне застосування

Ступінь захисту IP54 згідно з стандартом EN60529 означає повну пилонепроникність, захист від бризок води, що падають під будь-яким кутом, а також захист від доступу до небезпечних частин дротом чи інструментом. Корпус добре підходить як для дорожніх робіт, що піддаються впливу дощу та асфальтового пилу, так і для використання всередині промислових цехів чи гаражів.

Пристрій ефективний всюди, де потрібне надійне тимчасове живлення:

• будівельні майданчики приватних будинків та масштабних інвестиційних проєктів,
• дорожні та інфраструктурні роботи, що потребують живлення важкої техніки,
• виробничі цехи та майстерні з монтажу трифазного обладнання,
• зелені зони та проведення заходів на відкритому повітрі — всюди, де необхідно безпечно розподілити електроенергію від однієї точки підключення до багатьох споживачів одночасно.

Виробництво здійснюється за системою управління, сертифікованою TÜV SÜD, і кожен пристрій проходить рутинні випробування, підтверджені індивідуальним сертифікатом. Розподільчий щит відповідає вимогам стандарту IEC 61439-3, а модульна апаратура має сертифікати IEC/VDE, що підтверджують відповідність автоматичних вимикачів (IEC61008-1) та ПЗВ (IEC61009-1). Пристрій готовий до підключення до мережі — достатньо підвести живильні проводи до клемної колодки.
