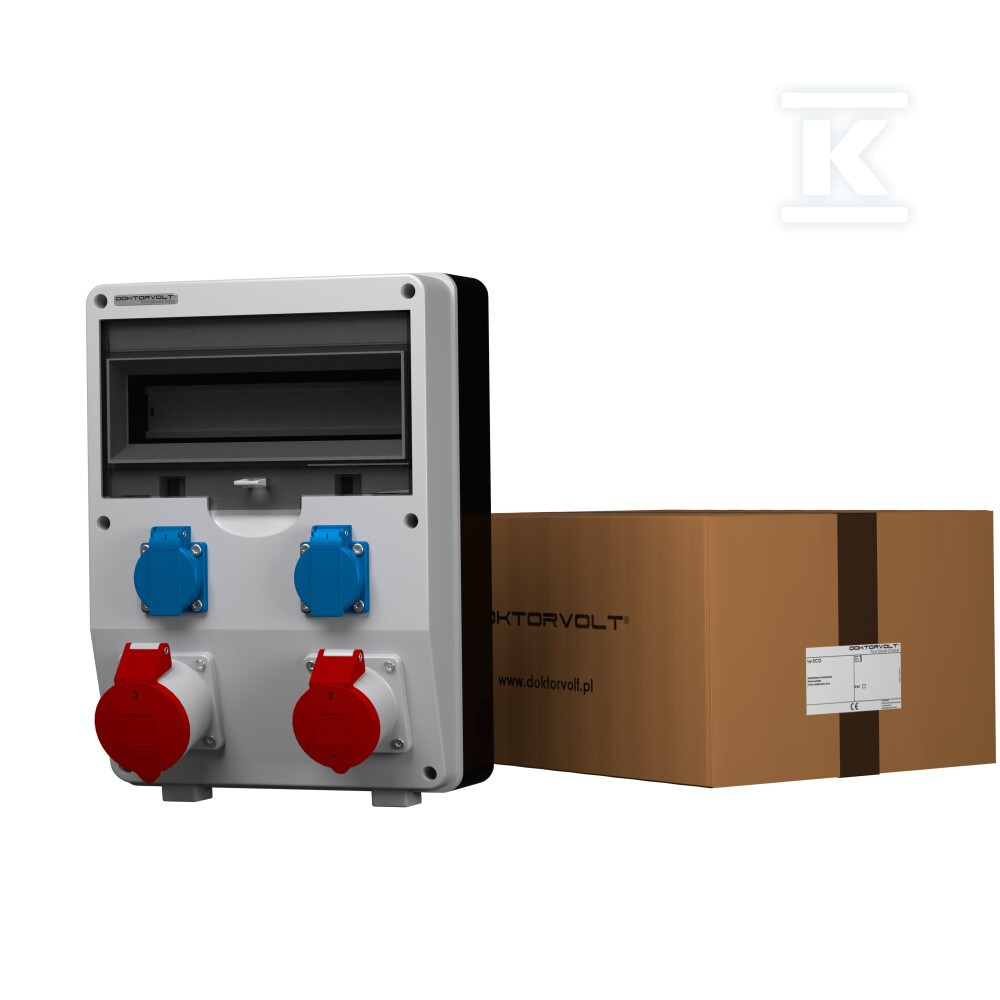

Будівельний розподільчий щит ECO 32A 16A 2x230V Schuko Doktorvolt 2602 DV-2602-D

Повне рішення для будівельного майданчика

Будівельний розподільчий щит ECO із системою гнізд Schuko — це комплексне рішення для тимчасового розподілу електроенергії на робочих місцях. В одному накладному корпусі з технополімеру встановлено аж чотири гнізда: два універсальні Schuko (230 V) та два промислові силові (400 V), що дозволяє з однієї точки живити як дрібне ручне обладнання, так і важкі будівельні машини.

Корпус вміщує 12 модулів на одній шині TH/TS 35 і має розміри 360 × 260 × 165 mm. Передня панель має сірий колір RAL 7035 — вона добре помітна та візуально нейтральна на фоні фасаду чи огорожі. Задня панель чорна. Конструкція базується на ущільнювачі з гуми EPDM та гвинтах із нержавіючої сталі — усе це забезпечує ступінь захисту IP44, тобто стійкість до твердих сторонніх тіл ≥ 1 мм та бризок води під будь-яким кутом. Це достатній рівень для роботи на відкритому повітрі за нормальних атмосферних умов.

Гнізда та електрична конфігурація

Розподільчий щит оснащений чотирма гніздами з різними параметрами:

• 2 гнізда Schuko 230 V / 16 A (німецького типу, IP54) — захищені від пилу та струменя води, ідеальні для живлення ручного електроінструменту в умовах підвищеного запилення,
• 1 силове гніздо Bals Quick-Connect 400 V / 16 A (IP44) — промислове п'ятиконтактне гніздо для стаціонарних машин із середнім споживанням потужності,
• 1 силове гніздо Bals Quick-Connect 400 V / 32 A (IP44) — п'ятиконтактне гніздо з високою струмонесучою здатністю, призначене для важкого будівельного обладнання.

Система Quick-Connect у гніздах Bals дозволяє швидко підключати проводи без паяння чи обтискання гільз. Загальний номінальний струм щита становить 64 A, робоча напруга — 230/400 V, а струм короткого замикання ICC становить ≤6 kA. Кабелювання виконано гнучкими кабелями H07V-K із перерізом від 2,5 до 6 mm² у кольорах відповідно до норми: жовто-зелений (заземлення), синій (нуль) та чорний (фаза).

Де він найкраще застосовується?

Розподільчий щит ECO був спроектований насамперед для:

• будівельних майданчиків та дорожніх робіт — мобільне живлення електроінструменту та робочого освітлення,
• самостійного будівництва будинку — один пристрій замінює кілька подовжувачів,
• промислових підприємств та майстерень — там, де потрібне силове гніздо для стаціонарних машин,
• вуличних заходів та зелених зон — живлення сцени, гастрономічних кіосків або тимчасової інфраструктури.

Корпус важить близько 3 kg разом з індивідуальною упаковкою — він достатньо легкий, щоб його можна було переносити між етапами робіт без демонтажу обладнання.

Норми, сертифікати та якість виконання

Виробник впровадив систему управління якістю, сертифіковану TÜV SÜD відповідно до стандарту ISO 9001:2015. Сам розподільчий щит відповідає вимогам директиви CE, норм CEI-23-48/49, IEC 670 та IEC 61439, що стосуються заводських розподільчих пристроїв. Кабелювання відповідає стандарту CPR (реакція на вогонь) та директиві RoHS, що обмежує використання небезпечних речовин.

У комплект входить кабельний сальник PG-16, монтажні гвинти з заглушками та повне внутрішнє кабелювання — щит готовий до підключення без додаткових покупок.
