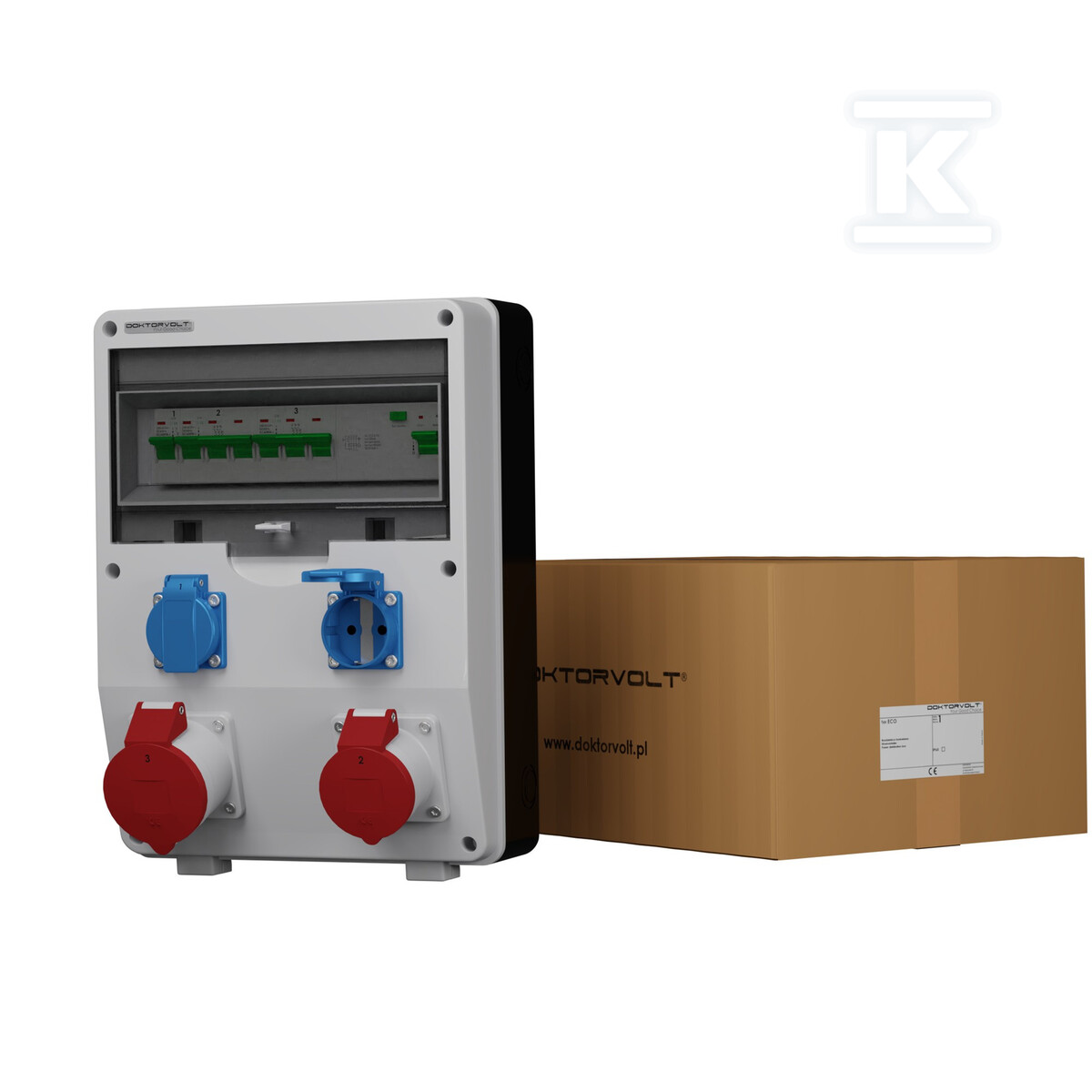

Будівельний розподільчий щит ECO-S/FI 32A 16A 2x230V Schuko Doktorvolt 2633 DV-2633-D

Тимчасове живлення на будівництві та в майстерні

Готовий до роботи розподільчий пристрій, призначений для тимчасового живлення електроінструментів, машин та освітлення на будівельних майданчиках, у майстернях та на промислових об'єктах — не потрібно докуповувати чи підключати жодних додаткових елементів.

Накладний корпус, виготовлений з технополімеру, забезпечує механічну стійкість при відносно невеликій масі. Передня панель має сірий колір RAL 7035, дверцята виготовлені з полікарбонату, а ущільнювач із гуми EPDM захищає внутрішню частину від пилу та бризок води. Ступінь захисту IP44 означає захист від доступу дроту та бризок з будь-якого напрямку — цього достатньо для роботи на відкритому повітрі за нормальних атмосферних умов. Гвинти кріплення зі нержавіючої сталі не кородують навіть при тривалому впливі вологи.

Розміри корпусу становлять 360 × 260 × 165 mm при одному ряду модулів та 12 модулях. У комплект входить кабельний ввід PG-21.

Електричні розетки

Пристрій оснащений чотирма розетками:

Тип	Напруга	Струм	Кількість	IP
Силова Bals Quick-Connect	400 V	32 A	1	IP44
Силова Bals Quick-Connect	400 V	16 A	1	IP44
Schuko Bals	230 V	16 A	2	IP54

Система німецьких розеток Schuko (тип F) широко використовується в Європі — до них підходять стандартні вилки побутового електроінструменту без адаптерів. Силові розетки Bals із системою Quick-Connect дозволяють швидко підключати кабель без паяння чи затягування наконечників гвинтами.

Електричний захист

Кожна розетка має відповідний захист від перевантаження:

• Розетки Schuko (230 V): однополюсний автоматичний вимикач B16, характеристика B — швидка реакція на коротке замикання.
• Силові розетки (400 V): триполюсний C32 (для розетки 32 A) та триполюсний C16 (для розетки 16 A). Характеристика C допускає короткочасні стрибки струму при запуску важкого обладнання — компресорів чи зварювальних апаратів.

Усі кола захищені ПЗВ (диференційним автоматичним вимикачем) 40 A / 30 mA / Тип A, який захищає користувача від ураження струмом у разі пошкодження ізоляції підключеного пристрою — це відповідає вимогам захисту від непрямого дотику без використання роздільних трансформаторів.

З'єднувальна шина — модель 3F /10M /12 mm².

Внутрішнє кабелювання

Заводське кабелювання кабелями H07V-K:

• захисний провід жовто-зелений: змішаний переріз
• фазний провід чорний: змішаний переріз
• нейтральний провід синій: змішаний переріз

Перерізи підібрані так, щоб проводи не перегрівалися при повному номінальному навантаженні пристрою (номінальний струм 40 A, напруга 230/400 V, умовний струм короткого замикання ICC ≤ 6 kA).

Норми та сертифікати

Виробництво здійснюється за системою управління, сертифікованою TÜV SÜD відповідно до стандартів серії ISO 9001:2015. Пристрій відповідає вимогам:

• конструктивна норма розподільчих пристроїв: IEC/EN IEC61439
• корпус: будівельна норма, підтверджена сертифікатами
• диференційний автоматичний вимикач: норма, підтверджена сертифікатами
• кабельна продукція: сертифікати CPR щодо реакції на вогонь та RoHS
