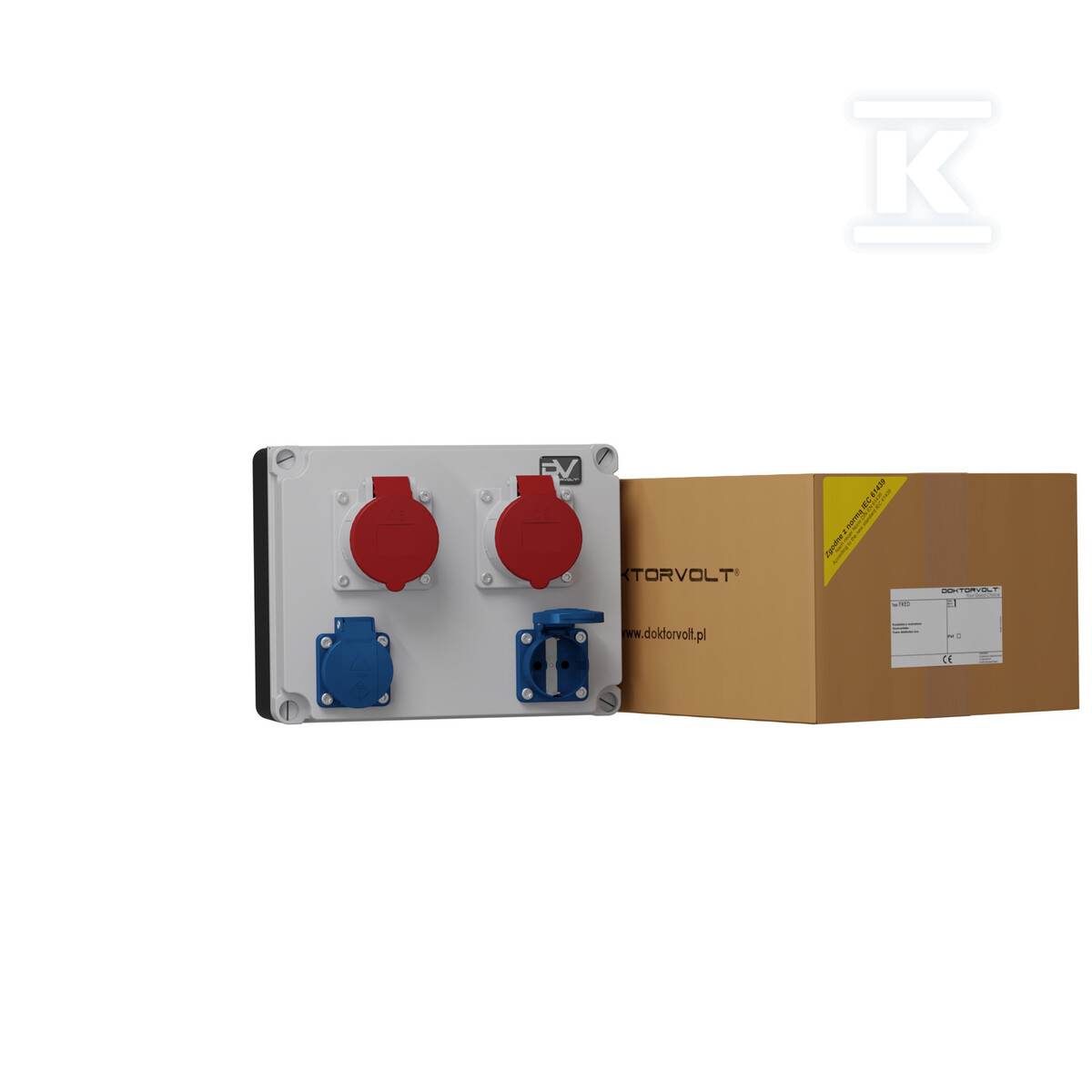

Будівельний розподільчий щит FRED 2x16A 2x230V Schuko Mennekes Doktorvolt® 2152 DV-2152-D

Компактне живлення на будівництві та в майстерні

Будівельний розподільний щит FRED — це готовий до роботи розподільний пристрій, призначений для тимчасового електричного живлення в місцях, де немає постійної інсталяції: на будівельних майданчиках, під час дорожніх робіт, у автомобільних майстернях або під час заходів просто неба. У одному компактному накладному корпусі розміщено повний комплект розеток та кабельного з'єднання.

Конструкція корпусу та електричне обладнання

Герметична накладна коробка виготовлена з пластику PVC. Корпус має розміри 245 × 195 × 95 mm, передня панель має сірий колір RAL 7035, тоді як задня панель — чорна. Ступінь захисту становить IP44 — стійкість до об'єктів розміром понад 1 mm та захист від бризок води з будь-якого напрямку.

Серцем щита є однофазні розетки системи Schuko (Тип F) та трифазні силові розетки CEE:

• Дві однофазні розетки системи Schuko (Тип F) напругою 230 V / 16 A, клас герметичності IP54, синій колір;
• Дві трифазні силові розетки CEE 400 V / 16 A, клас герметичності IP44, червоний колір — призначені для промислових машин, зварювальних апаратів та компресорів.

Номінальний струм усього пристрою становить 32 A, а струм короткого замикання (тривала стійкість) ICC становить ≤ 10 kA. Коефіцієнт RDF, що дорівнює 0,8, дозволяє врахувати очікуване навантаження при проектуванні інсталяції.

Внутрішнє кабелювання виконано гнучкими проводами H07V-K з перерізом 2,5 mm² (фазні та нейтральний проводи) та 4 mm² (заземлювальний жовто-зелений провід). Кабельний ввода PG-16 у комплекті забезпечує герметичне введення підключного кабелю з перерізом до 16 mm².

Застосування

Розподільний щит FRED чудово підходить всюди, де потрібне тимчасове або напівпостійне електричне живлення:

• Будівельний майданчик — фундаменти, стан відкритої конструкції та оздоблювальні роботи;
• Дорожні роботи — живлення бетонозмішувача або бетононасоса;
• Автомобільні майстерні та гаражі — підключення гідравлічного підйомника або зварювального апарату;
• Заходи просто неба — живлення акустичних систем або освітлення наметів;
• Зелені зони — обслуговування гастрономічних кіосків та садового обладнання;
• Технічне обслуговування на відкритій місцевості.

Норми та сертифікати

Виробник декларує відповідність стандарту IEC 61439, який визначає вимоги до заводських розподільних щитів — це стосується як механічної міцності, так і здатності витримувати номінальні струми та стійкості до умов навколишнього середовища. Виріб повністю відповідає вимогам директиви ЄС CE.
