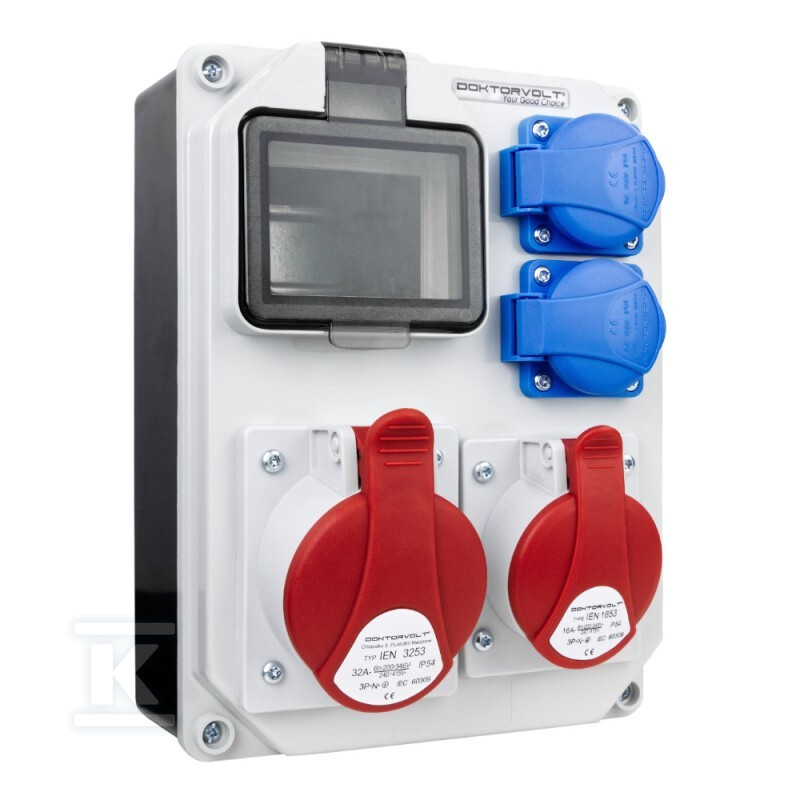

Будівельний розподільчий щит HL 32A 16A 2x230V Doktorvolt 5330 DV-5330-F

Будівельний розподільний щит для тимчасового живлення

Розподільчий щит HL марки Doktorvolt — це компактний пристрій, пристосований для тимчасового розподілу електроенергії в місцях без постійної інфраструктури живлення. Обладнаний чотирма розетками з різними параметрами — дві однофазні розетки 230V 16A та дві силові розетки 400V (відповідно 16A та 32A) — дозволяє одночасно живити як дрібні ручні інструменти, так і пристрої з високим споживанням потужності. Кожна розетка має клас герметичності IP54, що означає пилонепроникність та захист від струменів води, що падають під будь-яким кутом. Увесь пристрій постачається з повним внутрішнім кабелюванням — достатньо підключити кабель живлення, і можна одразу працювати.

Пристрій добре зарекомендував себе на будівельних майданчиках та при дорожніх роботах, на промислових підприємствах, що потребують тимчасового підключення, а також у автомобільних майстернях чи гаражах, де необхідне живлення силового обладнання. При самостійному будівництві індивідуального житлового будинку будівельний розподільчий щит забезпечує комфортну роботу бригаді оздоблювачів без необхідності розкладати тимчасові подовжувачі на великі відстані. Він також може слугувати для живлення зелених зон під час проведення заходів на відкритому повітрі або робіт з догляду за територією.

Корпус — міцність у складних умовах

Корпус, виготовлений з технополімеру, є рішенням, стійким до механічних ударів енергією до IK09, що забезпечує стійкість до випадкових ударів інструментами або падіння з невеликої висоти. Передня панель має сірий колір RAL 7035, тоді як задня панель чорна — це типова для промислових розподільчих щитів кольорова схема, що полегшує швидку ідентифікацію пристрою в цеху або на майданчику. Дверцята виготовлені з полікарбонату з прозорою вставкою, що дозволяє контролювати стан апаратів без відкриття корпусу. Ущільнювач із піни навколо дверей забезпечує герметичність на рівні IP44.

Корпус пройшов випробування розпеченим дротом при температурі 650°C, що підтверджує його стійкість до наслідків дугових замикань та високої температури навколишнього середовища. Номінальна напруга становить 750 V AC, а монтажні гвинти виготовлені з нержавіючої сталі — вони не кородують навіть при тривалій роботі на відкритому повітрі. Розміри корпусу становлять 240,5 × 180 × 110 mm, монтаж здійснюється на поверхню — не потребує врізання або додаткової рами.

Сертифікати TÜV SÜD та стандарт IEC 61439

Виробник впровадив систему управління якістю, сертифіковану TÜV SÜD, та має сертифікат ISO 9001:2015. Сам розподільчий щит відповідає вимогам стандарту IEC 61439 щодо комплектів модульних апаратів низької напруги — це міжнародний стандарт, що визначає умови конструкції, механічної міцності та здатності витримувати номінальні струми. Корпус додатково відповідає стандартам EN 60670-1 та EN 60670-24, які описують вимоги до корпусів електричної апаратури.

Кожна силова розетка (CEE) має той самий стандарт герметичності IP54 — червоні трифазні розетки легко відрізнити від синіх (однофазних), що мінімізує ризик помилкового підключення пристрою до неналежного кола.

Встановлення та експлуатація

Розподільчий щит працює в діапазоні температур від -25°C до +60°C, тому він без проблем витримає як морозну зиму на неопалювальному будівельному майданчику, так і літню спеку. У комплект входить клемна колодка LZ-4, що дозволяє розподіляти проводи всередині корпусу. Пристрій не містить внутрішніх автоматичних вимикачів або RCD — це свідоме конструктивне рішення, яке дозволяє монтажнику підібрати захист відповідно до конкретної локації та чинних там правил. Для полегшення прокладання кабелів виробник передбачив кабельний сальник типу PG-16 як додатковий аксесуар.

Перед підключенням необхідно переконатися, що потужність підключення відповідає максимальному допустим
