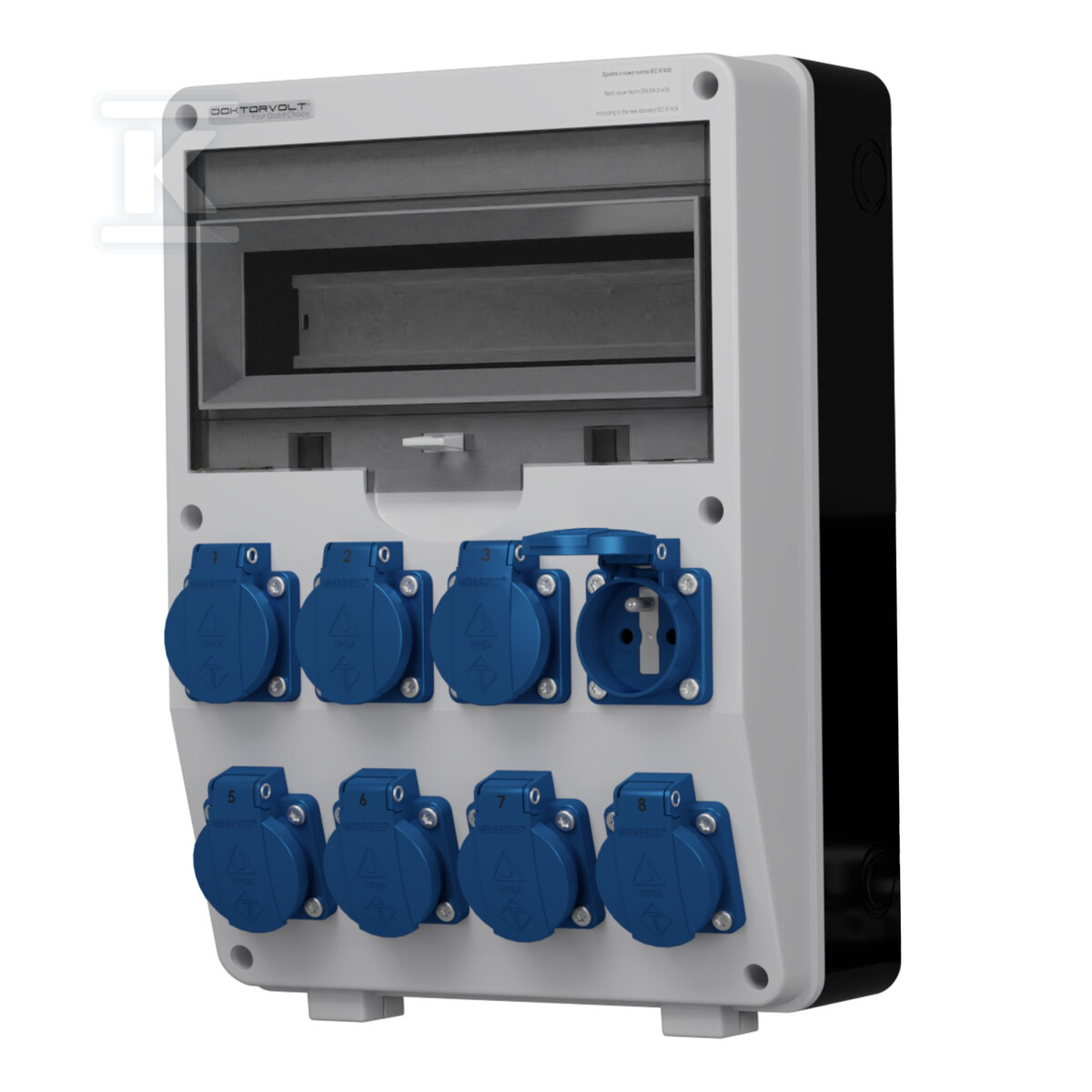

Будівельний розподільчий щит TD 8x230V розетки Mennekes Doktorvolt 6893 DV-6893-F

Призначення для будівельного майданчика

Будівельний розподільчий щит TD Doktorvolt — це комплексне рішення для розподілу електроенергії на вісім незалежних контурів. Обладнаний вісьмома розетками Mennekes, позначеними як 8 × 230 V / 16 A за француською системою (із заземлювальним контактом), він дозволяє одночасно живити вісім пристроїв або інструментів — від дрилів та мішалок до робочого освітлення та вимірювального обладнання.

Накладний корпус розміром 360 × 250 × 185 mm вміщує 12 модулів, розташованих в один ряд. Виготовлений із технополімеру з дверцятами з полікарбонату, він забезпечує стійкість до ударів та атмосферних впливів. Передня панель виконана в нейтральному сірому кольорі RAL 7035 — вона добре помітна та її легко підтримувати в чистоті навіть у запилених умовах.

Стійкість та захист на відкритому повітрі

Ступінь захисту IP44 означає ефективний бар'єр проти пилу та випадкових бризок води — стандарт, достатній для роботи під відкритим небом, на відкритих будівельних майданчиках або під час дорожніх робіт. Ущільнювач із гуми EPDM зберігає еластичність навіть при зміні температур. Монтажні гвинти з нержавіючої сталі не кородують у вологому середовищі.

Номінальна напруга самого корпусу становить 1000 V, що забезпечує запас безпеки при типових будівельних інсталяціях. Номінальний струм розподільчого щита становить 128 A, а струм короткого замикання ICC досягає ≤ 10 kA — цього достатньо, щоб витримати аварійні перевантаження без пошкоджень.

Кабелювання та оснащення

Розподільчий щит постачається готовим до підключення. Внутрішнє кабелювання виконано контрольними кабелями H07V-K — жовто-зелені (заземлювальні), чорні (фазні) та сині (нейтральні) перерізом 2,5 mm² та 6 mm². Усі вони відповідають стандартам CPR, RoHS та CE.

У комплект також входить шина TH/TS 35 для монтажу модульних апаратів та кабельний ввода PG-16, що забезпечує герметичне введення силового кабелю. Додається комплект монтажних гвинтів із заглушками.

Відповідність та сертифікати

Виробник впровадив систему управління, сертифіковану TÜV SÜD, та має сертифікат ISO 9001:2015. Сам розподільчий щит відповідає вимогам стандартів CE, CEI-23-48/49 та IEC 670 для корпусів, а також IEC 61439 для комплектних розподільчих пристроїв, що підтверджує його придатність як на території Європейського Союзу, так і в стандартних промислових інсталяціях.
