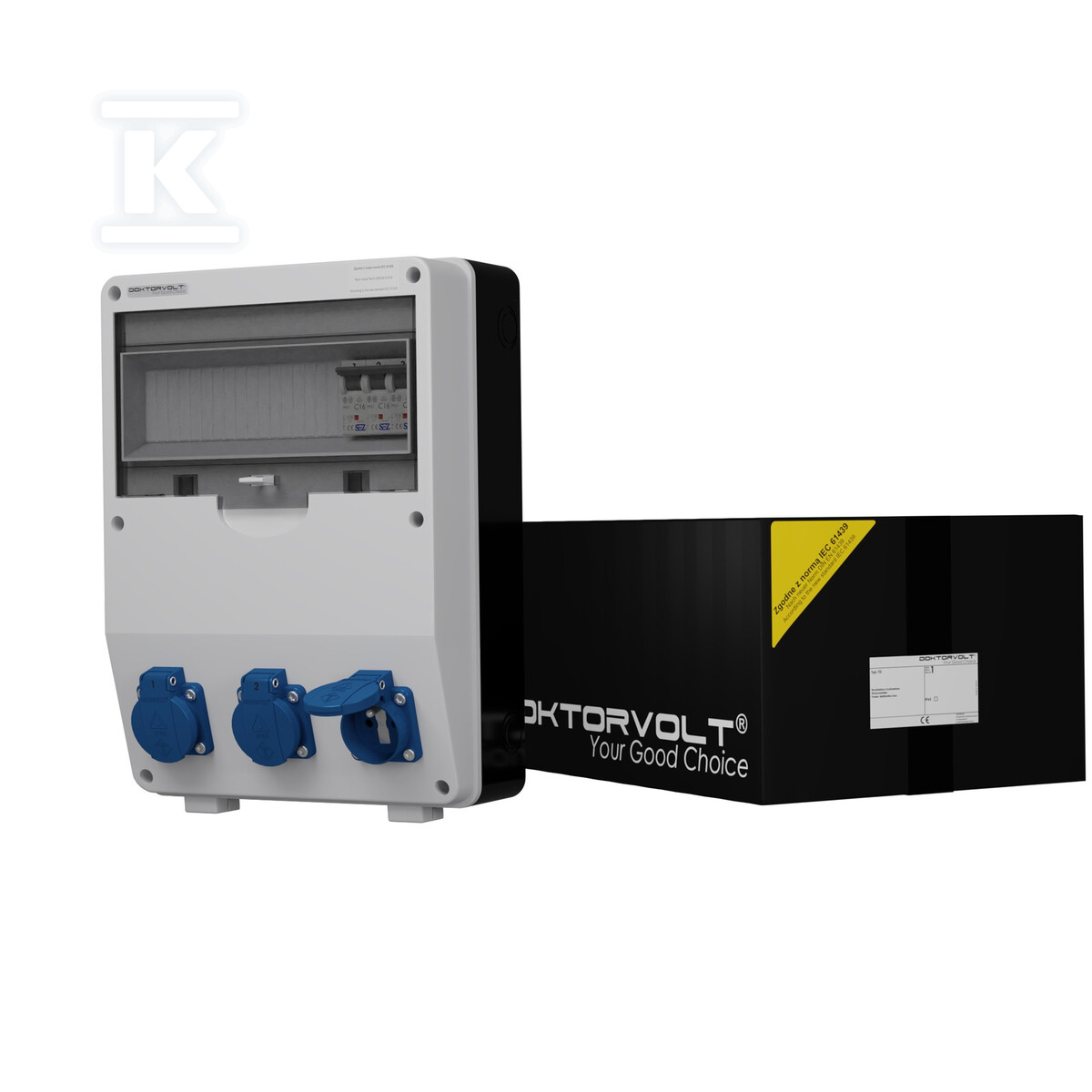

Будівельний розподільчий щит TD-S 3x230V розетки Mennekes Doktorvolt 9924 DV-9924-F

Застосування на будівництві та на відкритому повітрі

Будівельний розподільчий щит TD-S — це компактне рішення для розподілу електроенергії в умовах, де стандартні стаціонарні інсталяції відсутні або недоступні. Пристрій забезпечує три незалежні однофазні контури напругою 230 V, кожен з яких захищений автоматичним вимикачем C16 з відключною здатністю 10 kA. Номінальний струм усього пристрою становить 48 A, що дозволяє одночасно живити багато електроінструментів та робочих машин — від дрилів і шліфувальних машин до зварювальних агрегатів чи компресорів.

Корпус розміром 360 × 250 × 185 mm вміщує 12 модулів модульного обладнання в одному ряду. Накладний монтаж дозволяє швидко підвісити коробку на стіні тимчасового вагончика, причепа або навіть на опорі електропередач — без необхідності свердлити глибокі отвори чи встановлювати спеціальні основи.

Корпус, стійкий до складних умов

Конструкція корпусу базується на технополімері — пластику з високою ударною в'язкістю та механічною стійкістю. Передня панель має колір сірий RAL 7035, тоді як задня частина — чорна. Дверцята виготовлені з полікарбонату, який зберігає прозорість та еластичність навіть при від'ємних температурах — типовий сценарій для зимових будівельних майданчиків.

Герметичність на рівні IP44 означає захист від твердих тіл >1 mm та від бризок води з усіх напрямків. Це забезпечується ущільнювачем з гуми EPDM, встановленим по всьому периметру дверцят. Гвинти кріплення виготовлені з нержавіючої сталі, що усуває проблему корозії різьби при тривалому впливі вологи — характерному для будівельних майданчиків восени чи ранньою весною.

Номінальна напруга корпусу становить 1000 V AC, тому конструкція без проблем витримає тимчасові стрибки напруги в мережі без ризику виникнення внутрішньої дуги. У комплект також входить кабельний сальник PG-16, через який проводиться живильний кабель — отвір уже підготовлений на заводі, що економить час монтажника на додатковому гнутті та герметизації.

Розетки та повне розведення кабелів

Кожна з трьох розеток є продуктом відомого європейського виробника промислового обладнання. Розетки працюють за французькою системою (Тип E) з заземлювальним контактом посередині, що є стандартом у Франції, Бельгії, Чехії та частково в Польщі. Параметри кожної розетки: 230 V / 16 A / IP44 / 2P+E.

За кожною розеткою знаходиться спеціалізований автоматичний вимикач C16 1P 10 kA, встановлений на DIN-рейку. Шина має переріз 10 mm² і оснащена комплектом заглушок — після встановлення вимикачів усе виглядає професійно та є безпечним для можливого розширення.

Внутрішнє розведення виконано провідниками H07V-K перерізом 2,5 mm²:

• жовто-зелений провід (заземлення) — заземлювальні контакти всіх розеток,
• чорний провід (фаза L) — розподілений на три контури за вимикачами,
• синій провід (нейтраль N) — спільна нейтральна шина.

Усе пристроєне на заводі та готове до негайного використання — достатньо під'єднати живильний кабель до сальника PG-16.

Сертифікати, норми та якість виробництва

Виробник впровадив систему управління якістю, сертифіковану TÜV SÜD відповідно до стандарту ISO 9001:2015. Це означає повторюваність виробничих процесів, повну технічну документацію на кожен екземпляр та можливість ідентифікації джерела у разі рекламації.

Корпус відповідає вимогам стандартів:

• CEI-23-48/49 — італійський стандарт для розподільчих щитів,
• IEC 670 — міжнародний стандарт для корпусів електричного обладнання,
• IEC 61439 — стандарт для заводських розподільчих щитів.

Автоматичні вимикачі мають сертифікати згідно з європейськими стандартами (CSN EN 60898), міжнародними (SN EN 60947-2), а також національними дозволами (EFS, EFC) та німецьким (VDE).

Коефіцієнт одночасності RDF, що становить **0
