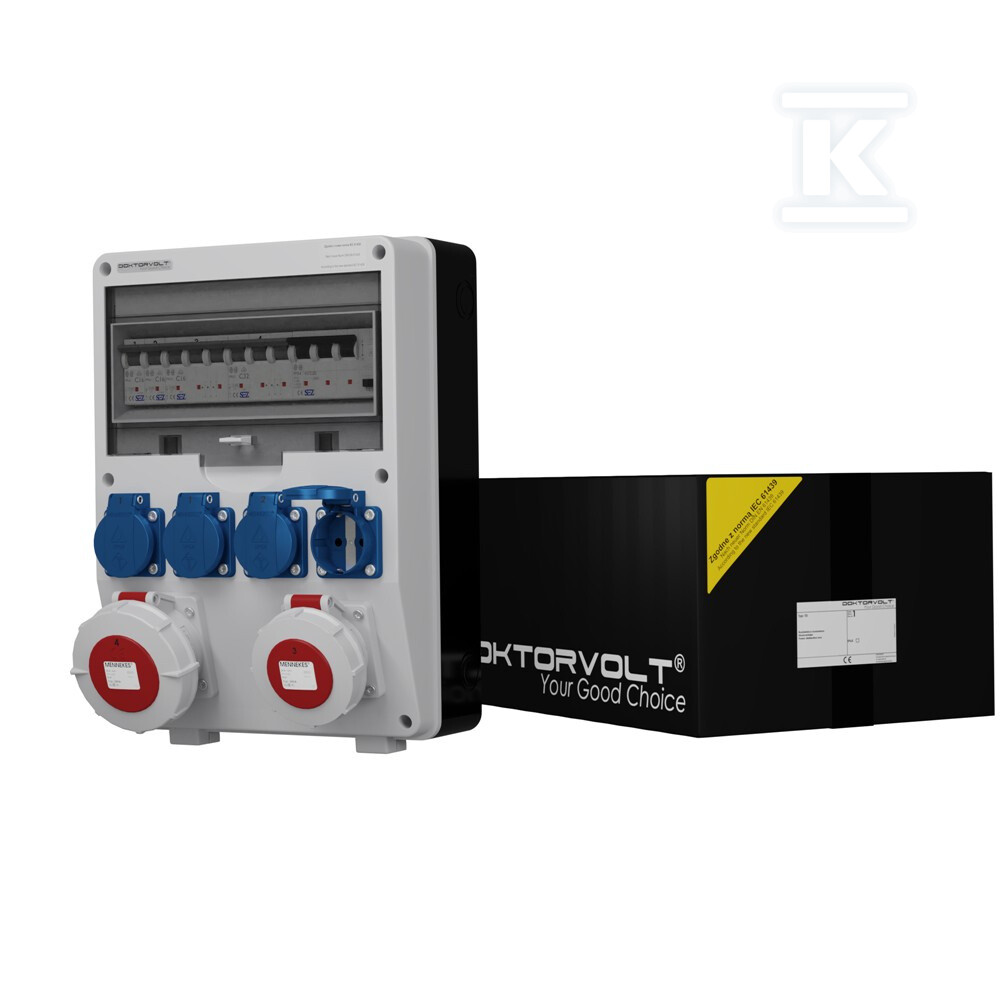

Будівельний розподільчий щит TD-S/FI 32A 16A IP67 4x230V Schuko Doktorvolt 6626 DV-6626-D

Комплексне живлення на будівельному майданчику та на відкритій місцевості

Розподільчий щит TD-S/FI — це готовий до роботи розподільчий пристрій, призначений для тимчасового електричного живлення в місцях, де немає постійної інсталяції: на будівництвах, дорожніх майданчиках, у майстернях та при організації заходів на відкритому повітрі. В одному накладному корпусі зібрана повна апаратура розподілу, що захищає як силові кола (400 V), так і стандартні розетки 230 V. Усе обладнання є заводським, промонтованим та готовим до підключення без додаткових монтажних робіт.

Розетки та захист — повне покриття потреб

Пристрій оснащений двома силовими розетками Mennekes з класом герметичності IP67 — однією п'ятиконтактною 400 V / 32 A (тип 240A) та однією 400 V / 16 A (тип 228A). Ці розетки дозволяють підключати переносні будівельні машини, зварювальні апарати чи генератори. Також у розпорядженні є чотири розетки Mennekes у німецькій системі Schuko (2P+E) напругою 230 V / 16 A кожна — цього достатньо для живлення електроінструментів, робочого освітлення чи офісної техніки на будівництві.

За безпеку відповідає комплект автоматичних вимикачів SEZ-Krompachy:

• C32 3P та C16 3P — захист силових розеток,
• два C16 1P — захист розеток Schuko,
• диференційний автоматичний вимикач SEZ Typ A RCCB з параметрами 40 A / 30 mA / 4P — захист від непрямого дотику всієї системи.

З'єднувальна шина 3F /11M /12 mm² з комплектом заглушок забезпечує правильний розподіл фаз у щиті.

Корпус — міцність у складних умовах

Корпус виготовлений з технополімеру — матеріалу, стійкого до ударів та атмосферних впливів. Передня панель має сірий колір RAL 7035, задня — чорна. Дверцята виготовлені з полікарбонату, ущільнювач — з гуми EPDM (стійкої до UV та старіння), а монтажні гвинти — з нержавіючої сталі.

Ступінь захисту корпусу становить IP54, що означає пилонепроникність та захист від бризок води — достатньо для роботи на відкритій місцевості за мінливої погоди. Розміри з установленими розетками становлять 360 × 250 × 200 mm, корпус займає 12 модулів на одній шині TH35.

У комплект входить кабельний ввода PG-16, набір монтажних гвинтів та заглушки.

Норми та якість виробництва

Виробник впровадив систему управління, сертифіковану TÜV SÜD відповідно до стандарту ISO 9001:2015. Розподільчий щит відповідає вимогам директиви CE, стандартів IEC 61439 щодо заводських розподільчих пристроїв та будівельних норм для тимчасових електричних установок (CEI-23-48/49, IEC 670).

Диференційний автоматичний вимикач відповідає IEC 61009-1 / EN 61009-1, автоматичні вимикачі — CSN EN 60898 та SN EN 60947-2. Кабелювання виконано контрольно-керуючими кабелями H07V-K перерізом від 2,5 до 6 mm², що гарантує належну струмонесучу здатність кожного кола.
