Будівельний розподільчий щит із перемикачем TD-S 32A 16A 3x230V Schuko Doktorvolt 0281 DV-0281-D

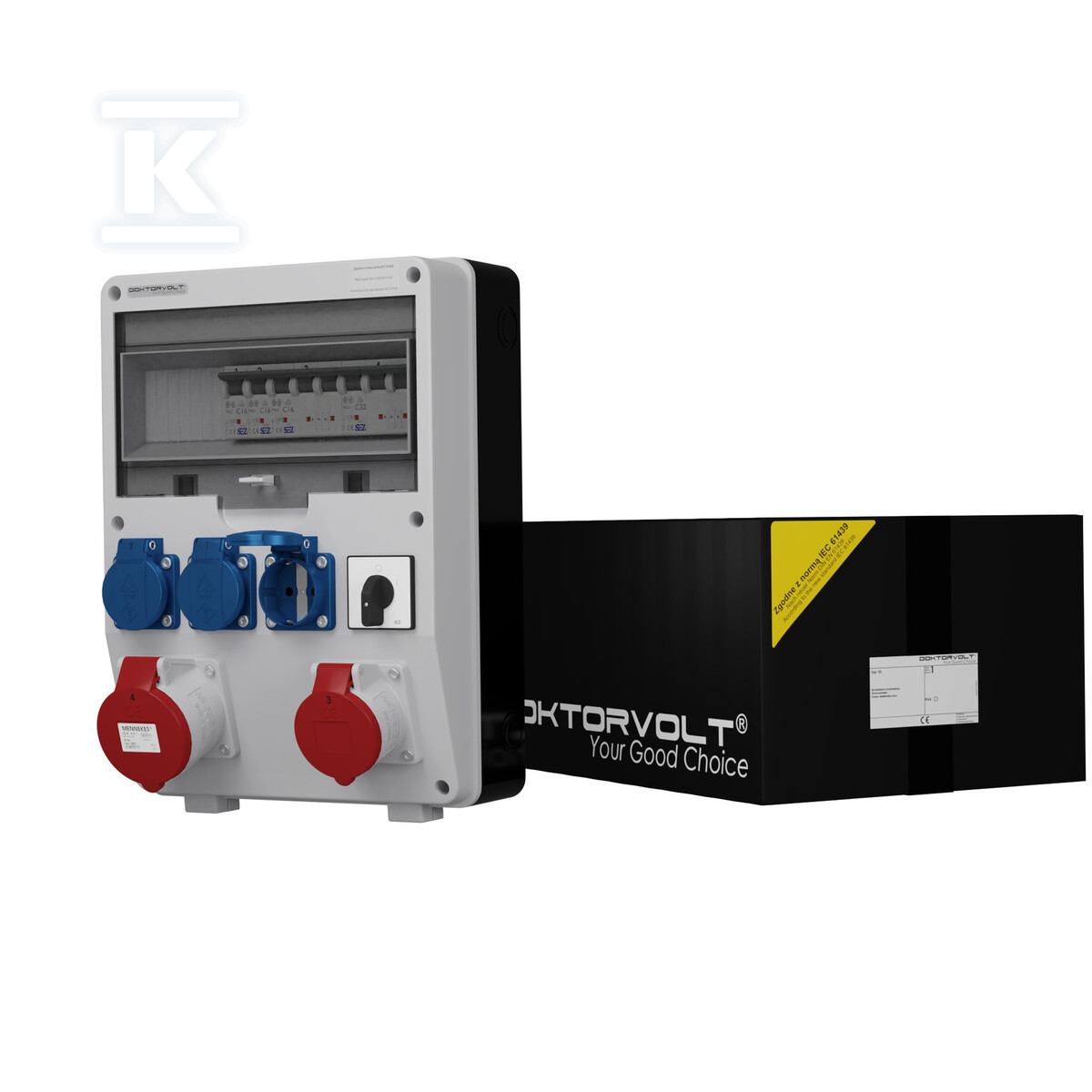

Будівельний розподільчий щит TD-S з поворотним перемикачем

Будівельний розподільчий щит TD-S серії Doktorvolt — це готовий розподільний пристрій, призначений для негайного підключення електроінструментів, машин та робочого освітлення. Вбудований поворотний перемикач TD-S дозволяє вручну вмикати та вимикати окремі контури — це зручно під час перерв у роботі або коли потрібно швидко відключити живлення, не підходячи до головного щита.

Корпус містить три однофазні розетки Schuko (230V/16A) за німецьким стандартом та дві силові розетки Mennekes (400V/16A та 400V/32A) для живлення трифазних пристроїв — зварювальних апаратів, компресорів, бетонозмішувачів. П'ятиконтактна конструкція силових розеток забезпечує повну безпеку з'єднання при великих навантаженнях.

Захист та робочі контури

Щит оснащений автоматичними вимикачами з характеристикою C із відключною здатністю 10 kA — такий резерв дозволяє йому безпечно працювати навіть в інсталяціях з генераторами чи електрогенераторними агрегатами. Розетки Schuko захищені двома однополюсними вимикачами C16, силовий контур 16A має свій триполюсний C16, а розетка 32A — спеціалізований трифазний вимикач C32. Поворотний перемикач TD-S (40A) виконує функцію головного роз'єднувача — він дозволяє ізолювати весь щит від мережі живлення перед обслуговуванням або транспортуванням.

Корпус IP44 та умови експлуатації

Корпус із пластику ABS забезпечує ступінь захисту IP44, що означає стійкість до пилу (> 1 мм) та бризок води з будь-якого напрямку. Це достатній рівень для роботи на відкритому будівельному майданчику під навісом або у вологому цеху. Однак варто пам'ятати, що при інтенсивних опадах або сильному струмені води щит слід захистити — IP44 не є стійким до прямого струменя.

Заводське розведення виконано кабелями H07V-K: жили 2,5 mm² обслуговують однофазні контури, проводи 6 mm² зарезервовані для силових контурів, а жовто-зелена жила виконує захисну функцію.

Якість компонентів та сертифікати

Виробник використовує розетки марки Mennekes — що цінуються в промисловості за довговічність контактів та механічну герметичність. Кожен розподільчий щит проходить електричний контроль із протоколом вимірювань, а процес виробництва ведеться за системою ISO 9001:2015, сертифікованою TÜV SÜD. Пристрій відповідає стандарту IEC 61439, що підтверджує відповідність конструкції розподільчого пристрою вимогам безпеки для кінцевого користувача.
