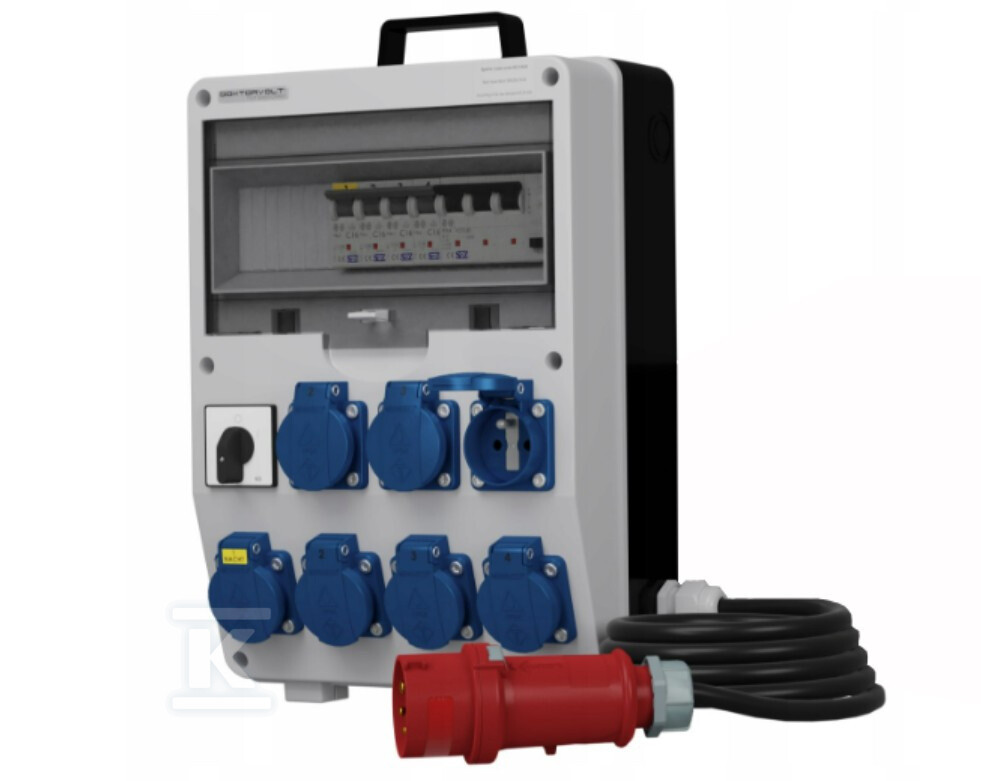

Будівельний розподільчий щит з кабелем та вимикачем TD-S/FI SKH 7x230V Doktorvolt 0427 DV-0427-F

Тимчасове живлення на робочих місцях

Будівельний розподільний щит TD-S/FI SKH Doktorvolt — це готовий до роботи розподільний пристрій, призначений для тимчасового живлення електроінструментів, робочого освітлення та інших однофазних споживачів. Обладнаний сімома однофазними розетками (шість із яких додатково захищені блокуванням за допомогою спільного вимикача), він пропонує гнучкі можливості підключення обладнання на будівельному майданчику або в майстерні.

Накладний корпус вміщує 12 модулів на одній шині TH35. Виготовлений з технополімеру — передня панель сірого кольору RAL 7035, задня — чорна. Дверцята з полікарбонату забезпечують видимість стану апаратів через прозору захисну кришку. Ущільнювач із гуми EPDM та нержавіюча сталь, що кріпить усі елементи, гарантують герметичність на рівні IP44, що дозволяє використовувати пристрій на відкритій місцевості навіть за дощової погоди. У комплект входить кабельний ввода PG-21 для введення силового кабелю.

Експлуатаційні параметри: робоча напруга 230/400V AC / 50Hz, максимальний постійний струм 40A, струм короткого замикання до 10kA. Коефіцієнт навантажувальної здатності RDF, що становить 0,7, означає, що пристрій не призначений для безперервної роботи при повному навантаженні всіх розеток одночасно.

Електричний захист

Серцем щита є диференційний автоматичний вимикач Тип A з параметрами 40A / 30mA / 4-полюсний, який захищає від непрямого дотику — тобто ситуації, коли через пошкоджену ізоляцію пристрою на провідних частинах, доступних для дотику, з'являється напруга.

За безпечний розподіл енергії відповідають автоматичні вимикачі C16 / 1-полюсні / 10kA — три з них обслуговують розетки, додатково захищені блокуванням за допомогою спільного головного вимикача «0-1», а інші захищають виділені контури. Така конфігурація дозволяє селективно відключати окремі контури без вимкнення всієї системи або повністю відключити живлення одним рухом.

Внутрішнє розведення виконано багатожильним дротом H07V-K із перерізом жили 2,5 mm² — кольорова маркування проводів (жовто-зелений = захисний, синій = нейтральний, чорний = фаза) відповідає сучасним монтажним нормам.

Розетки та розведення

Усі однофазні розетки мають тип E (франко-бельгійська система) зі ступенем захисту IP44 — кожна оснащена заземлювальним контактом. Шість розеток захищені спеціальними автоматичними вимикачами та додатково оснащені спільним блокуванням за допомогою головного вимикача — це дозволяє відключити живлення групи контурів або окремої розетки без впливу на інші.

Одна розетка працює незалежно — вона захищена виключно виділеним автоматичним вимикачем C16.

Застосування та сертифікати

Розподільний щит чудово підходить всюди, де потрібне тимчасове живлення:

• будівельні майданчики та зони дорожніх робіт,
• промислові цехи під час пусконалагоджувальних робіт або модернізації,
• автомобільні майстерні та гаражі,
• самостійне будівництво приватного будинку,
• зелені зони та проведення заходів на відкритому повітрі.

Виробник впровадив систему управління, сертифіковану TÜV SÜD — це забезпечує повторювану якість виробничого процесу та прозорий потік інформації на кожному етапі виконання замовлення.

Щит відповідає вимогам стандарту IEC 61439-3 щодо розподільних пристроїв для використання без нагляду (наприклад, на будівництвах). Корпус додатково має сертифікат CEI-23-48/49 та відповідає вимогам IEC670.
