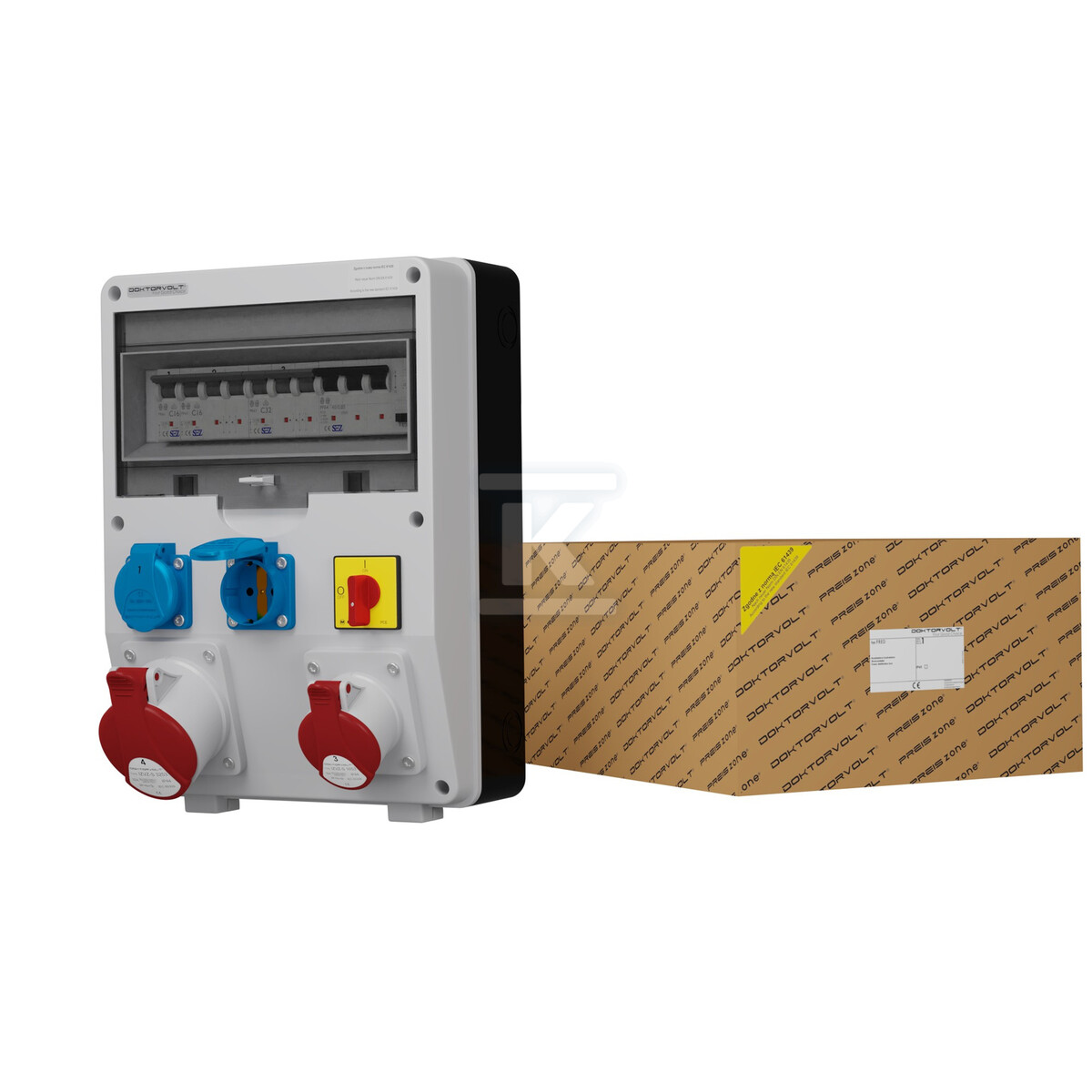

Будівельний розподільчий щит з вимикачем DV-S/FI 32A 16A 2x230V Schuko Doktorvolt® 1981 DV-1981-D

Комплексне рішення для тимчасових електричних установок

Будівельний розподільний щит DV-S/FI — це готовий до роботи розподільний пристрій, який чудово підходить для випадків, коли потрібне безпечне та багатоспоживацьке живлення в тимчасових умовах. Корпус містить повний комплект обладнання — від розеток до захисної апаратури — завдяки чому монтажник має у своєму розпорядженні повністю функціональний розподільник "в одній коробці", без необхідності додаткового кабелювання на місці.

Розетки та схема живлення

Пристрій оснащений двома однофазними розетками Schuko (німецька система Тип F) напругою 230 V / 16 A, кожна з класом захисту IP54. Це рішення широко використовується в Європі — воно підходить для більшості електроінструментів, робочого освітлення чи допоміжного обладнання без необхідності використання перехідників.

Крім того, розподільний щит пропонує трифазну силову розетку 32 A / 5P та трифазну силову розетку 16 A / 5P, також у класі IP54. Завдяки їм можна живити промислові пристрої — зварювальні апарати, бетонозмішувачі, компресори чи генератори — які потребують трифазного живлення.

Схема живлення сконструйована так, що кожна розетка має призначений їй власний захист від перевантаження:

• C16A /1P /10kA — захищає розетки Schuko,
• C16A /3P /10kA — захищає меншу силову розетку,
• C32A /3P /10kA — захищає силову розетку більшої потужності.

Автоматичні вимикачі, що відповідають стандартам VDE, забезпечують високу якість контактів та надійність у польових умовах.

Захист та керування

За захист від ураження електричним струмом відповідає ПЗВ типу A з параметрами 40 A /30 mA /4P. Він виявляє змінний струм витоку та пульсуючий постійний струм. Таким чином, пристрій забезпечує не лише захист від короткого замикання та перевантаження окремих контурів, а й комплексний захист від непрямого дотику всієї системи.

За головне керування відповідає щитовий роз'єднувач з параметрами 32 A /4P /IP54. Він дозволяє вручну вмикати або вимикати все живлення — це корисно, наприклад, після завершення роботи або коли виникає потреба швидко відключити всі споживачі одночасно.

Всередині також встановлена трифазна шина (10-модульна) та кабелювання, виконане багатожильним дротом (жовто-зелений дріт як захисний). Усе зібрано на заводі — розподільний щит готовий до підключення без додаткових монтажних робіт.

Корпус та умови роботи

Корпус виготовлений з технополімеру — легкого, але стійкого до механічних ударів. Передня панель — це полікарбонатна плита сірого кольору RAL7035, тоді як задня частина корпусу чорна. Ущільнювач з гуми EPDM забезпечує герметичність на рівні IP65, а кріпильні гвинти з нержавіючої сталі гарантують довговічність з'єднань навіть при багаторазовому відкритті.

Робота здійснюється при номінальній напрузі 230/400 V AC та частоті 50 Hz, з номінальним струмом до 32 A. Стійкість до короткого замикання становить ≤10 kA. Розміри корпусу — 365 ×260 ×125 mm. Виробник також заявляє коефіцієнт RDF на рівні 0,7.

Норми та виробництво

Розподільний щит був спроектований і виготовлений відповідно до європейських стандартів — він має сертифікати CE та відповідає стандартам серії IEC61439. Виробництво здійснюється в межах системи управління якістю, сертифікованої TÜV SÜD згідно зі стандартом ISO9001:2015. Це забезпечує стабільну якість та прозорий процес контролю на кожному етапі виробництва.
