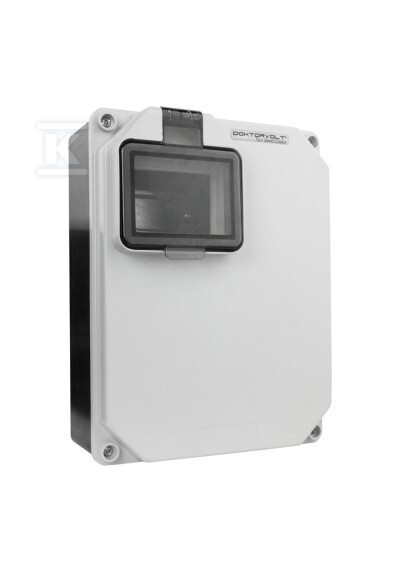

Корпус розподільчого щита HL IP44 Doktorvolt 5323 DV-5323

Корпус розподільчого щита HL IP44 для накладного монтажу

Корпуси розподільчих щитів серії HL бренду Doktorvolt — це компактні рішення, призначені для накладного монтажу в середовищах, що потребують базового захисту від зовнішніх факторів. Модель DV-5323 вміщує чотири модулі апаратури в одному ряду — цього достатньо, щоб розмістити, наприклад, ПЗВ, два автомати захисту від перевантажень та обмежувач перенапруги. При розмірах 240,5 × 180 × 110 mm корпус не займає багато місця на стіні, а завдяки вазі лише 0,335 kg монтаж є швидким і не потребує додаткового зміцнення основи.

Двоколірна стилістика — сірий перед (RAL 7035) та чорний зад — дозволяє естетично підібрати виріб до різних інтер'єрів. Прозорі дверцята з полікарбонату забезпечують візуальний контроль стану встановленої апаратури без необхідності їх відкриття.

Конструкція та матеріали

Корпус виготовлено з технополімеру — матеріалу, стійкого до механічних ударів та впливу підвищених температур. Це підтверджується категорією ударостійкості IK09 та успішним проходженням тесту розпеченим дротом при температурі 650°C відповідно до стандартів EN 60670-1 та EN 60670-24. Пінопластова ущільнювальна стрічка навколо дверцят та монтажної панелі захищає внутрішній простір від вологи та пилу, забезпечуючи ступінь захисту IP44. Монтажні гвинти з нержавіючої сталі гарантують довговічність з'єднань навіть в умовах підвищеної вологості.

Корпус працює в діапазоні температур від -25°C до +60°C, що підходить як для опалюваних приміщень, так і для холодніших технічних зон. Максимальна номінальна напруга становить 750 V AC, а номінальний струм — 16 A.

Можливості облаштування внутрішнього простору

Внутрішній простір розрахований на стандартну модульну апаратуру шириною в один модуль. Після вирізання отворів можна також встановити панельні розетки, що корисно для створення локальних точок живлення біля щита. Виробник допускає встановлення:

• автомати захисту від перевантажень (характеристика B, C або D),
• ПЗВ типу A або AC,
• сигнальні лампи,
• обмежувачі перенапруги класу II або III,
• реле та мініатюрні контролери.

Монтажна панель має поглиблену форму, що полегшує прокладання проводів та стабільне кріплення апаратури на шині TH35.

Норми та умови експлуатації

Корпус відповідає вимогам європейських стандартів:

• EN 60670-1 — загальні вимоги до корпусів для електричної апаратури,
• EN 60670-24 — вимоги до захисних корпусів для електричної апаратури.

Ці сертифікати підтверджують відповідність продукту директиві з низької напруги (LVD) і дозволяють використовувати його як у будівельних, так і в промислових інсталяціях на території Європейського Союзу. Для монтажника це означає впевненість у тому, що корпус пройде технічну перевірку без зауважень.
