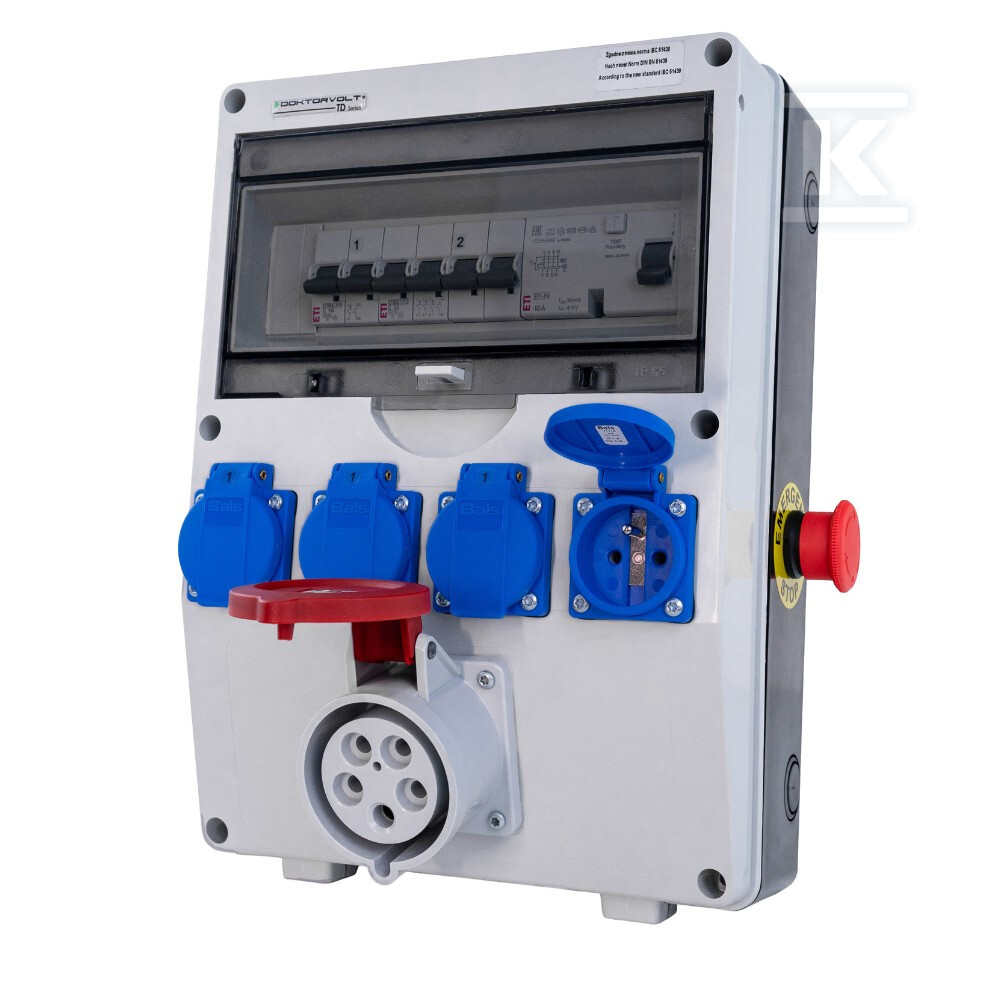

Розподільчий щит TD-S/FI 16A/5P 4x230V FR кнопка безпеки DV-1482-F

Комплексне рішення для будівельних майданчиків та інвестиційних проєктів

Розподільчі щити серії TD — це комплексні станції розподілу електроенергії, розроблені з урахуванням вимогливих умов будівельних майданчиків та великих інвестиційних проєктів. Модель DV-1482-F вирізняється високим ступенем захисту IP54, що означає повну стійкість до пилу та струменів води, які падають з будь-якого напрямку. Корпус, виготовлений із пластику, додатково захищений від УФ-випромінювання, завдяки чому він зберігає свої механічні властивості навіть при тривалій експозиції на сонце.

Розміри 365 × 260 × 125 mm дозволяють зручно монтувати пристрій на стіні або стабільно встановлювати в місці проведення робіт. У задній частині корпусу передбачені отвори для стаціонарного кріплення, а додатково можна придбати транспортну ручку — розподільчий щит підходить як для стаціонарного встановлення, так і для використання як пересувна станція живлення.

Виposażення гнізд та гнучкість підключення

Розподільчий щит пропонує п'ять гнізд з різними конфігураціями:

• 4 однофазні гнізда типу E (1P+N+PE) — напруга 230 V, струм 16 A, стандартні гнізда з заземлювальним контактом, призначені для загальновживаних електроінструментів та пристроїв;
• 1 трифазне гніздо CEE (3P+N+PE) — напруга 400 V, струм 16 A, призначене для силових машин, зварювальних апаратів або генераторів, що потребують трифазного живлення.

Така комбінація дозволяє одночасно живити як дрібні ручні інструменти, так і важке будівельне обладнання, що споживає більшу потужність.

Електричний захист та аварійне керування

Модель DV-1482-F оснащена повним набором засобів захисту:

• ПЗВ (пристрій захисного відключення) 40 A / 30 mA тип A — захищає від ураження струмом витоку та виявляє пульсуючі струми DC, що генеруються сучасними блоками живлення;
• Трифазний автоматичний вимикач C16A (3P+N) — захищає силовий контур від перевантаження та короткого замикання;
• Однофазний автоматичний вимикач C16A (1P+N) — захищає контури гнізд 230 V.

Характеристика C означає помірну затримку при спрацюванні, що дозволяє без проблем запускати пристрої з електричними двигунами без хибних спрацювань. Кожен контур має здатність витримувати струм короткого замикання до 10 kA.

За безпеку експлуатації відповідає кнопка безпеки «грибок» NG22 XBS — аварійний вимикач, розміщений на передній панелі, дозволяє миттєво відключити всі контури одним рухом. Це стандартне рішення, необхідне на робочих місцях з використанням машин та переносних інструментів.

Стандарт IEC 61439 та сертифікація

Кожен розподільчий щит DOKTORVOLT перед відправкою проходить обов'язкові вимірювальні тести, що підтверджують правильність з'єднань та роботу всіх елементів. Виробник видає сертифікат відповідності стандарту IEC 61439, який визначає вимоги до складних розподільчих щитів — це стосується механічної міцності, ізоляції, стійкості до короткого замикання та повноти комплектації вузлів.

Продукт також має сертифікати TÜV SÜD, декларацію CE та відповідає вимогам системи управління якістю згідно з стандартом ISO 9001:2015. Розведення виконано проводами марки Bitner за стандартом H07V-K — захисні жили жовто-зеленого кольору (переріз 2,5-4 mm²), нейтральні синього (2,5-6 mm²) та фазні чорні (2,5-4 mm²). Для введення кабелю використовуються кабельні сальники M32.

Діапазон робочих температур від −25 °C до +50 °C дозволяє використовувати щит протягом усього року, зокрема в опалювальний сезон або під час оздоблювальних робіт пізньої осені.
