Муфта Geberit Mapress нержавіюча сталь: d=28mm 32005

Муфта затискна для систем pressfitting Geberit Mapress

Муфта затискна Geberit Mapress діаметром 28 mm є основним монтажним елементом у системі pressfitting з нержавіючої сталі. Виготовлена зі сталі CrNiMo 1.4401 (еквівалент AISI 316), вона характеризується високою корозійною стійкістю та механічною міцністю — що підтверджують сертифікати KIWA та DVGW для питної води, а також схвали TÜV.

Конструкція та технічні характеристики

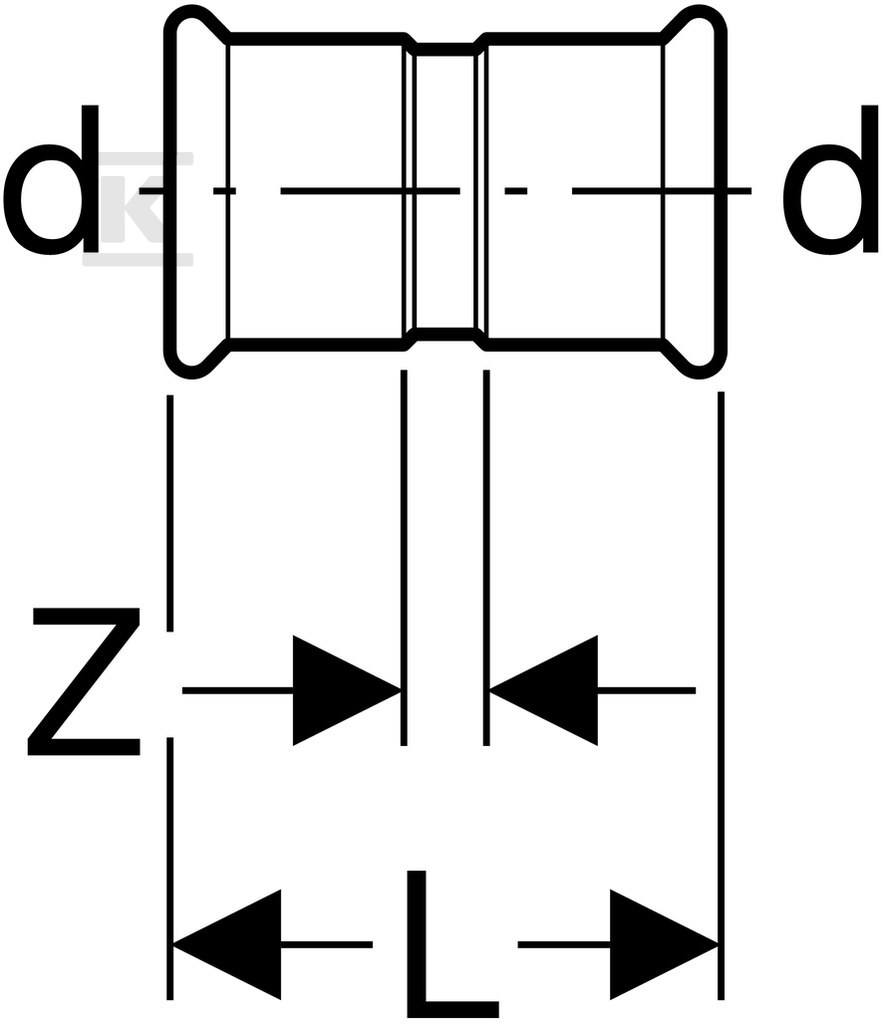

Муфта оснащена ущільнювачем CIIR (хлоробутадієновий каучук) чорного кольору, який забезпечує герметичність з'єднання в широкому діапазоні робочих температур — від −30°C до +120°C. Стінки товщиною 1,2 mm при зовнішньому діаметрі труби 28 mm та загальній довжині 54 mm гарантують довговічність при робочому тиску до 16 bar (при 20°C). Обидва кінці муфти мають ідентичні параметри — довжина з'єднання 27 mm, робоча довжина 4 mm, затискний профіль M-Kontur — що дозволяє здійснювати симетричне з'єднання двох труб або елементів.

Важливим конструктивним рішенням є індикатор пресування та прозорий захисний корок. Доки з'єднувач не буде запресований губками, він залишається негерметичним — це усуває ризик монтажних помилок на етапі випробувань під тиском.

Сфера застосування

Система Geberit Mapress Edelstahl підходить як для побутових, так і для промислових та суднових установок:

• Питна вода — гаряча та холодна.
• ОВ та ГВП — водні опалювальні установки, також з додаванням гліколю.
• Тепломережі — до температури 120°C.
• Спрінклери та протипожежні системи — допуск до вологих систем гасіння.
• Подача повітря — клас масляної чистоти 0-3.
• Інертні та промислові гази — азот та захисні гази для зварювання.
• Стічні та зливові води — при pH >6,0.

Виробник також допускає використання при насиченій водяній парі (до 120°C), у контурах охолодження, технологічних циклах, а також при роботі з хімікатами та технічними середовищами.

Монтаж та експлуатація

З'єднання виконується за допомогою затискних губок з профілем M — універсальних для всієї лінії Mapress Edelstahl. Перед пресуванням муфта залишається відкритою, що дозволяє вільно маневрувати трубою під час прокладання траси установки. Після стикування елементів достатньо одного циклу пресування, щоб отримати тривале та герметичне з'єднання.

З'єднувач є системним елементом — він потребує використання труб Geberit Mapress або інших сумісних труб із нержавіючої сталі з номінальним діаметром DN 25.
