Муфта Geberit Mapress нержавіюча сталь: d=54mm 32008

Система press-з'єднань для санітарних та промислових установок

Затискна муфта Geberit Mapress діаметром 54 mm (DN 50) є елементом трубопровідної системи з нержавіючої сталі, призначеним для виконання з'єднань методом пресування. Виготовлена з нержавіючої сталі 316 (1.4401) — сплаву CrNiMo, що відповідає стандарту DIN EN 10088 — забезпечує стійкість до корозії в широкому діапазоні робочих середовищ.

Завдяки технології pressfitting монтаж здійснюється без зварювання та паяння. Достатньо насунути муфту на трубу та затиснути її затискними губками з профілем M — це значно прискорює монтажні роботи та усуває ризик помилок зварювання чи паяння.

Конструкція та з'єднувальні характеристики

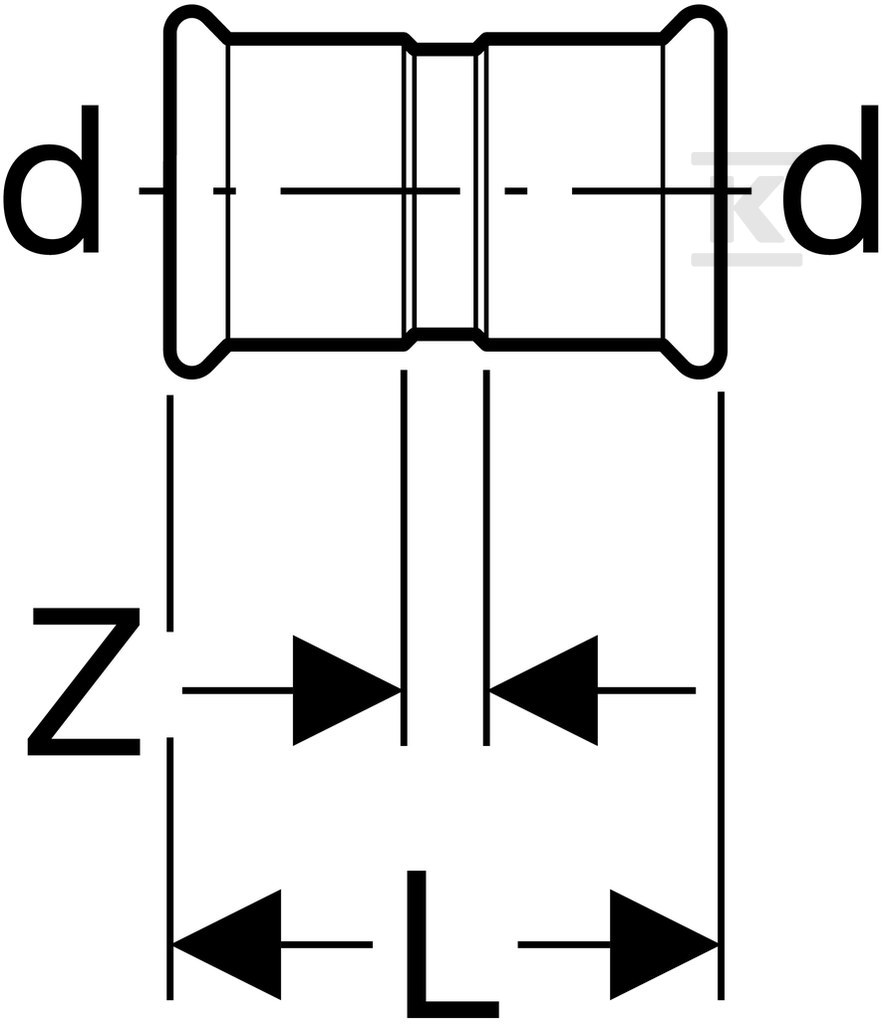

Муфта має загальну довжину 83 mm, при цьому довжина самого з'єднання становить 41,5 mm з обох боків. Товщина стінки на кінці становить 1,5 mm, що забезпечує належну механічну жорсткість при збереженні компактних розмірів.

Важливим рішенням є індикатор пресування (pressindikator) — візуальний індикатор правильно виконаного затискання. Додатково конструкція є негерметичною у незатиснутому стані (unverpresst undicht), що означає, що неправильно виконаний монтаж буде негайно виявлений через витік середовища. Таке рішення усуває ризик прихованих протікань і дає впевненість у якості з'єднання ще до запуску установки.

У комплект входить ущільнювач CIIR (хлоробутадієновий каучук) чорного кольору, а також прозорий захисний ковпачок із пластику, що одягається на муфту під час транспортування та зберігання.

Сфера застосування

Система Geberit Mapress Edelstahl чудово підходить для багатьох установок:

• Питна вода — холодна та гаряча (за умови, що параметри води знаходяться в межах, визначених чинними нормами)
• Обігрівна та охолоджувальна вода — як без додавання протизамерзних засобів, так і з ними
• Системне тепло — до температури 120°C
• Насичена пара — до 120°C
• Промислова та технологічна вода, підготовлена вода, а також зливова вода з pH > 6,0
• Сірі та чорні стоки з pH > 6,0, а також протипожежна вода (мокрі пожежні та спринклерні системи)
• Протипожежне обладнання — спринклерні установки, що відповідають вимогам мокрих систем

Окрім водних середовищ, муфта також підходить для:

• Хімікатів та технічних флюїдів
• Стисненого повітря — класів чистоти по маслу 0-3 (без мастила)
• Вакууму
• Інертних газів (наприклад, азот) та промислових газів (наприклад, ацетилен, захисні гази для зварювання)

Муфта знаходить застосування як у будівельних (житлових, офісних), так і в промислових та суднових установках.

Робочі параметри та умови експлуатації

Максимальний робочий тиск при температурі 20°C становить 16 bar. Діапазон робочих температур ущільнювача CIIR становить від −30°C до +120°C, що дозволяє використовувати муфту як у зовнішніх установках, що піддаються впливу морозів, так і в опалювальних чи парових системах.

Завдяки високій міцності на розтягнення елемент зберігає несучу здатність навіть при механічних навантаженнях, типових для етапу монтажу та випробувань тиском.

З'єднання типу муфта-муфта дозволяє подовжити ділянку труби або з'єднати два фрагменти установки під нульовим кутом — пряма форма усуває необхідність додаткового вигину труби в цьому місці.
