Муфта рухома Geberit Mapress Edelstahl: d=54mm 32108

Рішення для компенсації розширення труб у санітарних та промислових інсталяціях

Зсувна муфта Geberit Mapress Edelstahl із зовнішнім діаметром 54 mm (DN 50) — це елемент системи press-fitting, призначений для створення рухомих трубних з'єднань. Її конструкція дозволяє здійснювати осьовий зсув труби в межах муфти — тому її монтують там, де інсталяція піддається змінам довжини через коливання температури середовища або атмосферних умов.

Використання такого типу муфти дозволяє уникнути напружень у трубопроводах і захищає всю систему від аварій, спричинених термічним розширенням.

Матеріал та виконання з'єднань

Корпус муфти виготовлено з нержавіючої сталі марки 316 (1.4401) — хромо-нікель-молібденового сплаву, стійкого до піттингової та щілинної корозії. Це важливо для інсталяцій питної води, промислових хімічних середовищ та середовищ із підвищеною вологістю.

Обидва кінці муфти — це затискні муфти з губчастим профілем M, довжиною приєднання 70 mm кожна та товщиною стінки 1,5 mm. Номінальний діаметр DN 50 відповідає зовнішньому діаметру труби 54 mm, що забезпечує повну сумісність із системними трубами Geberit Mapress такого розміру.

У комплекті входить ущільнювач із CIIR (хлоробутадієновий каучук) — матеріал, стійкий до старіння, впливу гарячої води та більшості хімічних факторів, що використовуються в інсталяціях.

Індикатор затискання та принцип дії

Муфта оснащена press indicator — характерним конструктивним елементом системи Geberit Mapress. Під час монтажу, доки з'єднання не буде правильно затиснуте прес-клещами, елемент залишається негерметичним (unverpresst undicht). Це рішення гарантує правильне виконання з'єднання та усуває ризик мікропротікань на етапі монтажу.

Додатково муфта постачається з прозорим захисним ковпачком, який захищає внутрішню частину фітинга від забруднення під час транспортування та зберігання на будівельному майданчику.

Сфера застосування та робочі параметри

Продукт належить до лінійки Geberit Mapress Edelstahl, призначеної для трьох основних сфер:

• Haustechnik — інсталяції центрального опалення, гарячої та холодної побутової води в житлових та громадських будівлях,
• Промисловість — технологічні трубопроводи, що перекачують процесну воду, хімічні розчини низької концентрації та стиснене повітря,
• Shipbau — суднобудівні трубопровідні системи, де потрібна висока корозійна стійкість при контакті з морською водою.

Максимальний робочий тиск при температурі 20°C становить 16 bar. Конструкція також забезпечує високу міцність на розтягнення, що дозволяє використовувати муфту як точку анкерування для ділянок інсталяції, що піддаються осьовим навантаженням.

Пряма форма (без вигину) та кут 0° означають повну осьову лінійність з'єднання — муфта не змінює напрямок потоку середовища і не компенсує бокові зміщення. Для компенсації поперечних зміщень використовуються інші елементи системи (коліна, компенсатори).

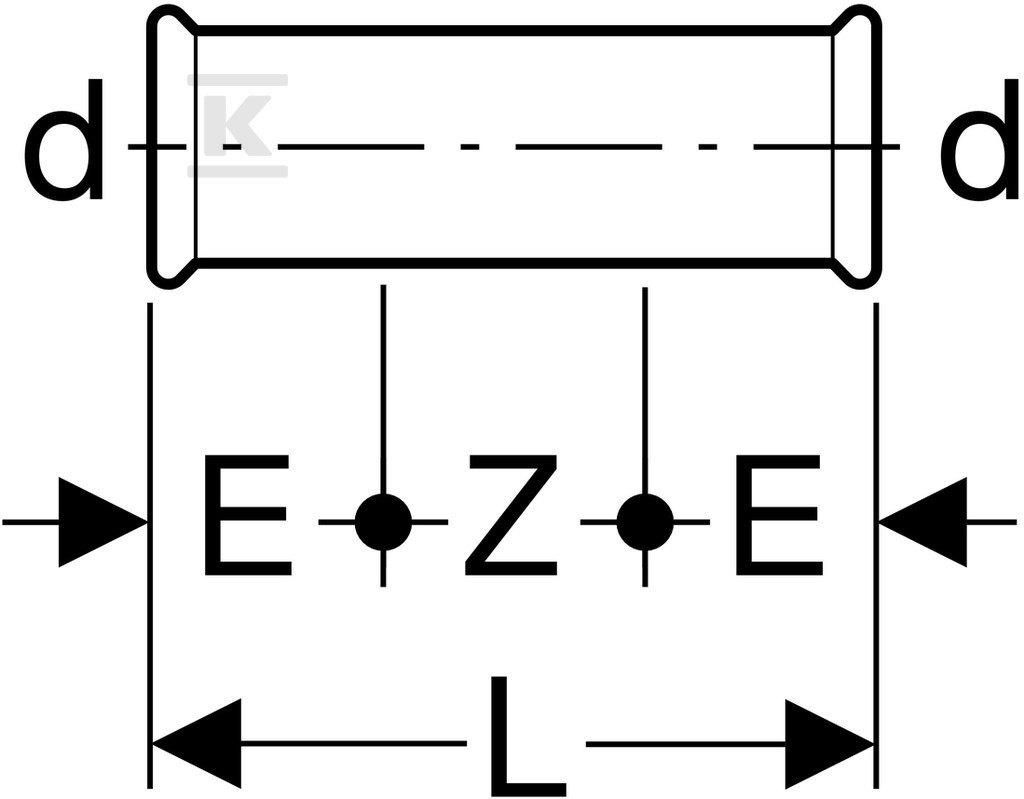

Для правильного вибору місця монтажу слід враховувати робочу довжину приєднань (30 mm) та загальну довжину муфти (140 mm) — ці розміри визначають доступний діапазон зсуву в з'єднанні.
