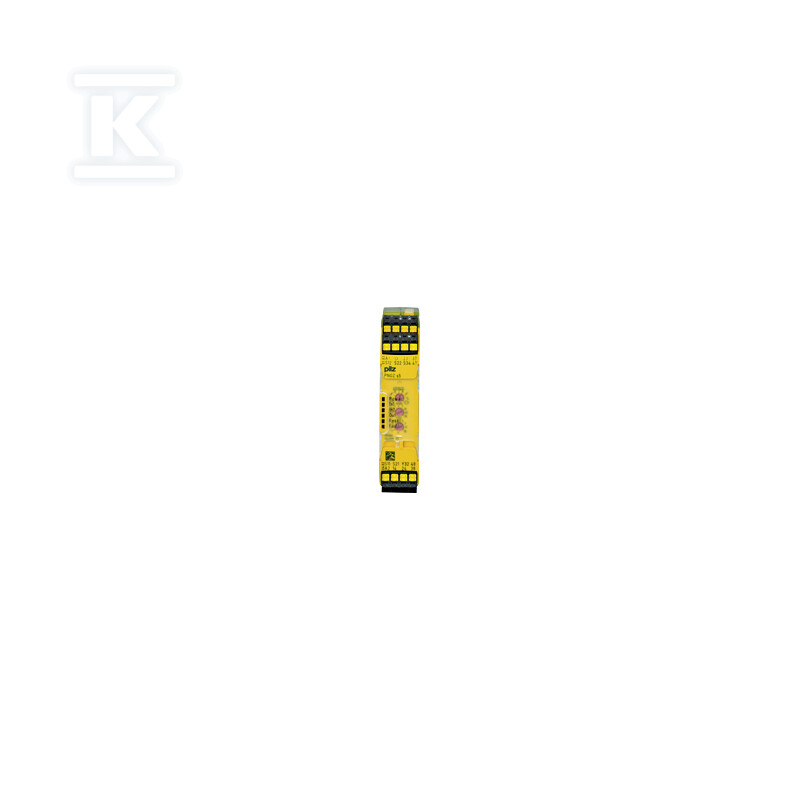

Реле безпеки PNOZ s5 C 24VDC 2 нормально відкритих контактів, 2 нормально відкритих контактів з затримкою 751105

Функціональність та застосування в системах безпеки

Реле серії PNOZsigma, модель PNOZ s5 C, є автономним модулем керування, розробленим для моніторингу критичних функцій безпеки на машинах та виробничих лініях. Пристрій працює від напруги живлення 24 В постійного струму та дозволяє реалізовувати складні сценарії зупинки, включаючи моніторинг аварійних вимикачів (E-STOP), захисних брам та світлових бар'єрів. Ключовою особливістю цієї моделі є можливість конфігурації входів як одноразового або двоканального ланцюга з функцією виявлення коротких замикань між каналами. Завдяки цьому монтажник може адаптувати схему до специфічних вимог стандарту EN ISO 13849-1, досягаючи рівня забезпечення безпеки PL e та категорії 4.

Пристрій вирізняється гнучкістю за часом, що особливо корисно в процесах, які вимагають контрольованого гальмування приводів перед повним відключенням живлення. Використання контактів із затримкою дозволяє уникнути різких зупинок, які могли б пошкодити механіку машини або створити загрозу для оператора.

Конфігурація виходів та можливості інтеграції

Структура виходів цього реле розроблена так, щоб охопити більшість типових потреб у промисловій автоматизації. Модуль має загалом чотири виходи безпеки:

• Два миттєвих виходи (2 n/o): Працюють миттєво після спрацювання функції безпеки, що необхідно для швидкого відключення живлення силових приводів або двигунів (відповідно до категорії зупинки 0).
• Два виходи із затримкою (2 n/o t): Час затримки можна регулювати в широкому діапазоні від 0,04 с до 300 с. Це дозволяє створити послідовність зупинки типу «м'яка зупинка» або виконати додаткові дії перед повним вимкненням машини (категорія зупинки 1).
• Один напівпровідниковий сигнальний вихід: Це транзисторний вихід 24 В постійного струму типу F (Frequency Generator) або R (Rotation Detector), який дозволяє підключити реле до систем вищого рівня керування (наприклад, ПЛК) для моніторингу стану пристрою без навантаження ланцюгів безпеки великими струмами.

Варто зазначити, що можливість вибору режиму роботи — ручного або автоматичного скидання — надає велику свободу при проєктуванні логіки роботи машини. У разі несправності або спрацювання датчика оператор може обрати відповідний метод відновлення роботи системи, що підвищує безпеку процесу запуску.

Механічна конструкція та умови експлуатації

Монтаж пристрою здійснюється на стандартній DIN-рейці 35 мм завдяки компактному корпусу шириною всього 22,5 мм. Такий малий розмір дозволяє оптимально використовувати простір у шафах керування, де кожен сантиметр на вагу золота. Електричні з'єднання реалізуються за допомогою пружинних затискачів типу «push-in», що значно прискорює процес встановлення та усуває ризик розкручування проводів під впливом вібрації — поширеної проблеми в промисловому середовищі. Ці затискачі також є змінними (plug-in), що полегшує можливу заміну модуля у разі несправності без необхідності відключення проводів від шафи.

Пристрій пристосований до роботи в типових умовах виробничих цехів, де температура навколишнього середовища може коливатися від -10°C до +55°C. Корпус забезпечує ступінь захисту IP40 від твердих тіл розміром більше 1 мм, а клас перенапруги III / II відповідно до стандарту EN 60947-1 гарантує стійкість до електромагнітних завад. Електричні параметри контактів адаптовані до стандартних промислових навантажень — при напрузі AC-15 реле обслуговує струм до 3 А при 230 В, а в ланцюгах DC-13 ця здатність зростає до 6 А при 24 В постійного струму. Для навантажень AC-1 та DC-1 максимальний струм також становить 6 А при відповідних напругах до 240 В змінного струму або 24 В постійного струму. Завдяки сертифікатам TÜV та відповідності стандартам EN IEC 62061 (SIL CL 3) та EN ISO 13849-1 (PL e), це реле є надійною ланкою в системах захисту людей та майна, відповідаючи суворим вимогам сучасного законодавства про машини.
