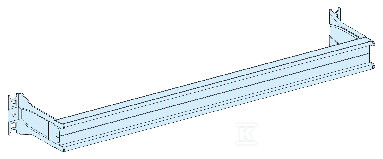

Симметрична шина DIN для розподільчих щитів PrismaSet LVS03001

Універсальна шина DIN для сучасних модульних розподільчих пристроїв

Симметрична шина DIN LVS03001 була розроблена спеціально для систем розподільчих пристроїв PrismaSeT G, пропонуючи надійну основу для монтажу широкого спектра модульного обладнання в електричних інсталяціях з високими вимогами.

Конструкція та системна сумісність

Конструкція розмірами 468 × 52 × 100 mm забезпечує стабільну монтажну платформу для пристроїв різних серій Schneider Electric. Система на 48 модулів (ширина модуля 9 mm) дозволяє гнучке розміщення апаратів — від автоматичних вимикачів Acti9 C120/iC120 та роз'єднувачів ComPacT INS40-INS160 до контролерів TeSys GV2LE/GV2ME/GV2RTn.

Конструкція також підтримує монтаж вимірювальних пристроїв Vigilohm IM20/IM20H/IM9, диференціальних реле струму Vigirex RH10/RH21/RH99 та апаратів серії Multi9 NG125. Така універсальність усуває потребу у використанні різних типів шин в одному розподільчому пристрої.

Застосування та стандарти безпеки

Шина призначена для встановлення в розподільчих пристроях шириною 600 mm, як у настінних, так і у підлогових версіях. Продукт відповідає вимогам стандартів IEC 61439-2 та IEC 61439-1, що гарантує відповідність європейським стандартам безпеки електричних установок.

Модульна система дозволяє конфігурувати системи від простих живлючих схем (2 модулі для сигнальних ламп) до складних розподільчих щитів (до 8 модулів для пристроїв ≤40A). Така гнучкість дозволяє проєктувати інсталяції, адаптовані до конкретних потреб об'єктів.

Технічні та експлуатаційні переваги

Металева конструкція характеризується високою механічною міцністю та термічною стабільністю під час роботи навантажених ланцюгів. Природний колір поверхні полегшує ідентифікацію та підтримання чистоти інсталяції. Вага, що становить лише 0,24 kg, не створює додаткового навантаження на конструкцію розподільчого пристрою.

Шина має сертифікат ASTA та декларацію відповідності директиві RoHS UE, що підтверджує її безпеку використання та екологічну нейтральність. Система забезпечується гарантією виробника терміном на 18 місяців.
