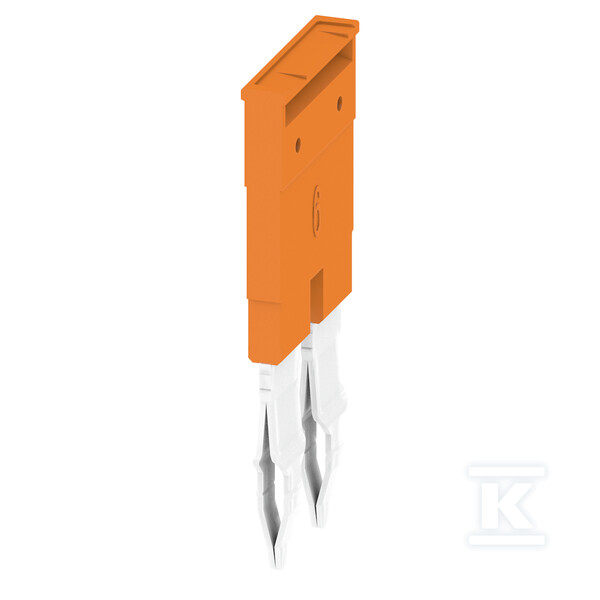

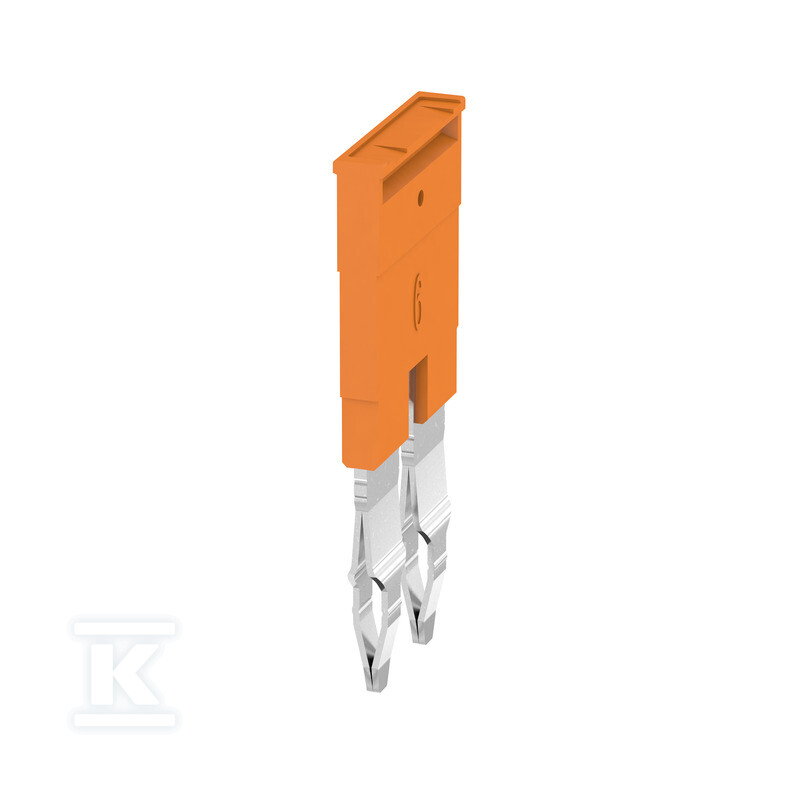

З'єднувальна клемна колодка (термінал), штекерна, помаранчева, 41 A, Кількість полюсів: 2, Крок у мм: 8.00, Ізольована: Так, Ширина: 13.7 mm, ZQV 6N/2 1985740000

Поперечний перемичка ZQV 6N/2 служить для швидкого з'єднання двох сусідніх клемних колодок в один спільний електричний контур — без необхідності паяння чи додаткового розведення кабелів. Достатньо вставити елемент у пази клем, щоб передати сигнал або розподілити потенціал між блоками терміналів.

Конструкція та спосіб монтажу

Виготовлена з пластику Wemid — характеризується високою термічною стійкістю та відповідає стандарту горіння UL 94 V-0, що означає самозагасання після усунення джерела вогню. Помаранчевий колір полегшує ідентифікацію перемички на розподільчій панелі.

Монтаж методом втискання дозволяє здійснити блискавичну інсталяцію — достатньо вставити елемент у пази клем без використання інструментів. Порівняно з гвинтовими рішеннями, це заощаджує багато часу при великих інсталяціях.

Крок 8 mm та ширина 13,7 mm відповідають стандартним шинним клемним колодкам серії Z — перемичка підходить для корпусів шириною у два модулі.

Електричні параметри та експлуатаційні обмеження

Номінальний струм 41 A дозволяє передавати значні навантаження через з'єднані клеми. Проте виробник зазначає кілька важливих обмежень:

• при використанні перемички номінальна напруга знижується до 400 V,
• якщо перемичку обрізати і використовувати як укорочене з'єднання з оголеними краями — максимальна напруга становить лише 25 V,
• з міркувань термічної стабільності можна використовувати лише 60% контактів (не всі піни в ряду).

Ці обмеження є типовими для поперечних перемичок такого типу — їх необхідно враховувати при проектуванні контуру.

Матеріал та стійкість

Корпус із Wemid забезпечує хорошу гальванічну ізоляцію між шинами та захищає від випадкового торкання контактів під напругою (захист від дотику). Пластик добре витримує умови зберігання в діапазоні від −25 °C до +55 °C, тому немає проблем із транспортуванням чи зберіганням у неопалюваних приміщеннях.

Перемичка доступна у оптових упаковках по 60 шт. — це стандартний розмір для клемних аксесуарів, що дозволяє забезпечувати менші інсталяції без надлишків.

Продукт належить Weidmüller — німецькому виробнику, що спеціалізується на промислових інтерфейсах та компонентах для розподільчих щитів.
