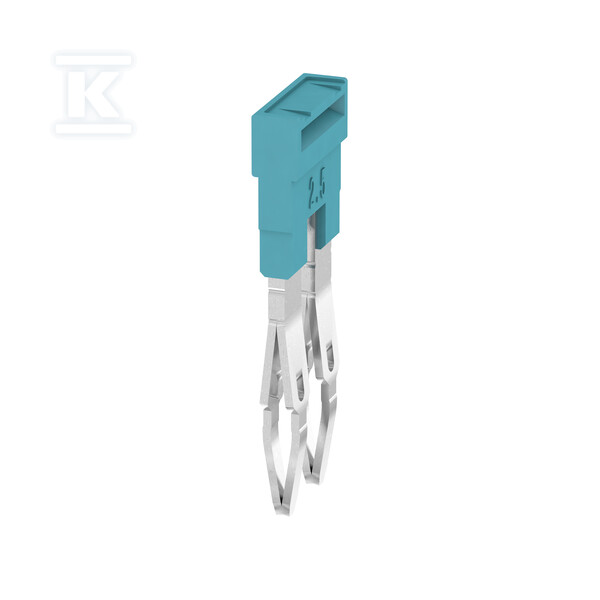

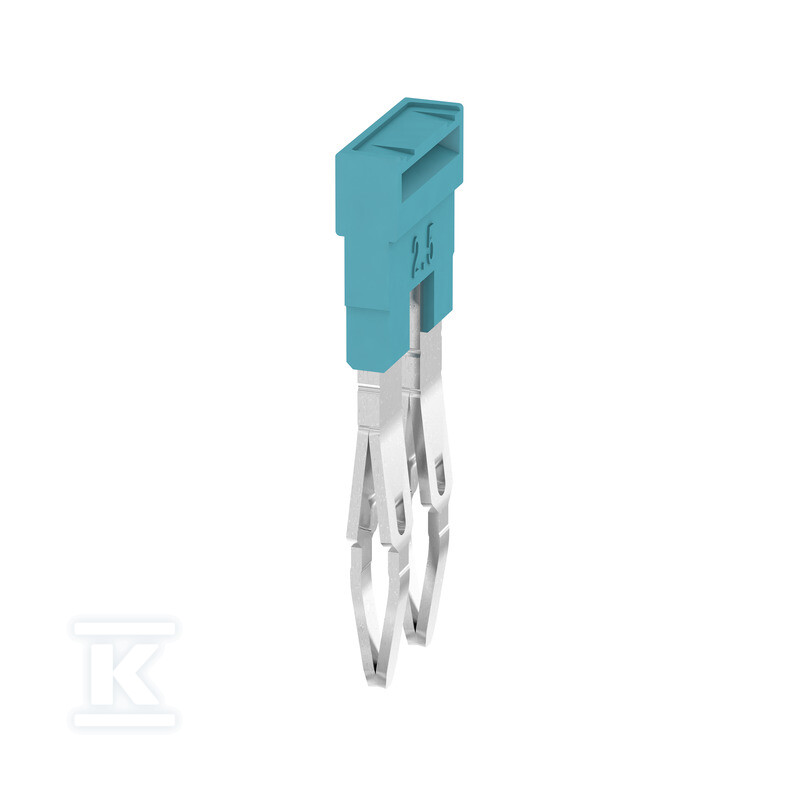

З'єднувальна клемна колодка (термінал), штекерна, синя, 24 A, Кількість полюсів: 2, Крок у мм: 5.10, Ізольована: Так, Ширина: 7.9 mm, ZQV 2.5N/2 BL 1527740000

Швидкі з'єднання потенціалів у модульних клемних колодках

Перемичка ZQV 2.5N/2 BL дозволяє розподіляти або множити потенціали між сусідніми клемними колодками одним рухом — без додаткового кабелювання. Достатньо вставити елемент у пази на клемних колодках, щоб з'єднати два полюси та передати сигнал або напругу далі.

Система штекерного типу забезпечує швидкий монтаж та демонтаж навіть у тісних шафах керування. Порівняно з гвинтовими рішеннями, вона значно економить час під час інсталяції — особливо коли потрібно перемикати багато клем одночасно.

Конструкція та матеріали

Корпус, виготовлений із пластику Wemid, забезпечує високу термічну стійкість — елемент працює стабільно в діапазоні від -60°C до +130°C. Класифікація горючості UL 94 V-0 означає, що матеріал самостійно гасне після усунення джерела вогню, що є важливим для промислових застосувань.

Геометричні розміри оптимізовані під популярні DIN-рейки:

• Загальна ширина становить 7,9 mm, глибина 24,7 mm, висота 2,8 mm
• Маса лише ~1,12 g — не навантажує конструкцію клемної колодки

Крок контакту 5,10 mm забезпечує сумісність із двома основними серіями Weidmüller:

• Серія A (PUSH IN) — безгвинтові клемні колодки Klippon Connect,
• Серія W (screw) — класичні гвинтові клемні колодки.

Робочі параметри та безпека Ex

Незважаючи на невеликі розміри, перемичка передає номінальний струм до 24 A при номінальній напрузі 400 V. Проте варто пам'ятати про важливе обмеження, встановлене виробником: з міркувань стабільності та термічної стійкості можна відламати максимум 60% контактних елементів. Якщо виникає потреба перерізати перемичку та використовувати її як окремий фрагмент із гострими краями зрізу, робоча напруга знижується до 25 V.

Елемент має атестат Ex-e (підтверджений), що означає відповідність вимогам для захисних ланцюгів у вибухонебезпечних зонах. Допустима температура зберігання становить від -25°C до +55°C, а тривалої роботи — від -5°C до +40°C.

Відповідає директиві RoHS без винятків та вимогам регламенту REACH — не містить речовин SVHC понад 0,1% маси.

Застосування та сумісність

ZQV 2.5N/2 BL чудово підходить всюди, де потрібно швидко з'єднати рівнопотенціальні потенціали без додаткових провідників — наприклад, при розподілі сигнального заземлення між багатьма вхідними модулями PLC або при створенні спільної шини живлення для групи функціональних клем.

Синій колір полегшує ідентифікацію у складних схемах перемикання — особливо коли використовуються різні кольори для різних потенціалів (наприклад, синій = заземлення/спільний сигнал).

Продукт постачається стандартно по 60 шт. у груповій упаковці — оптимально для поповнення сервісного складу або реалізації середніх монтажних проєктів.
