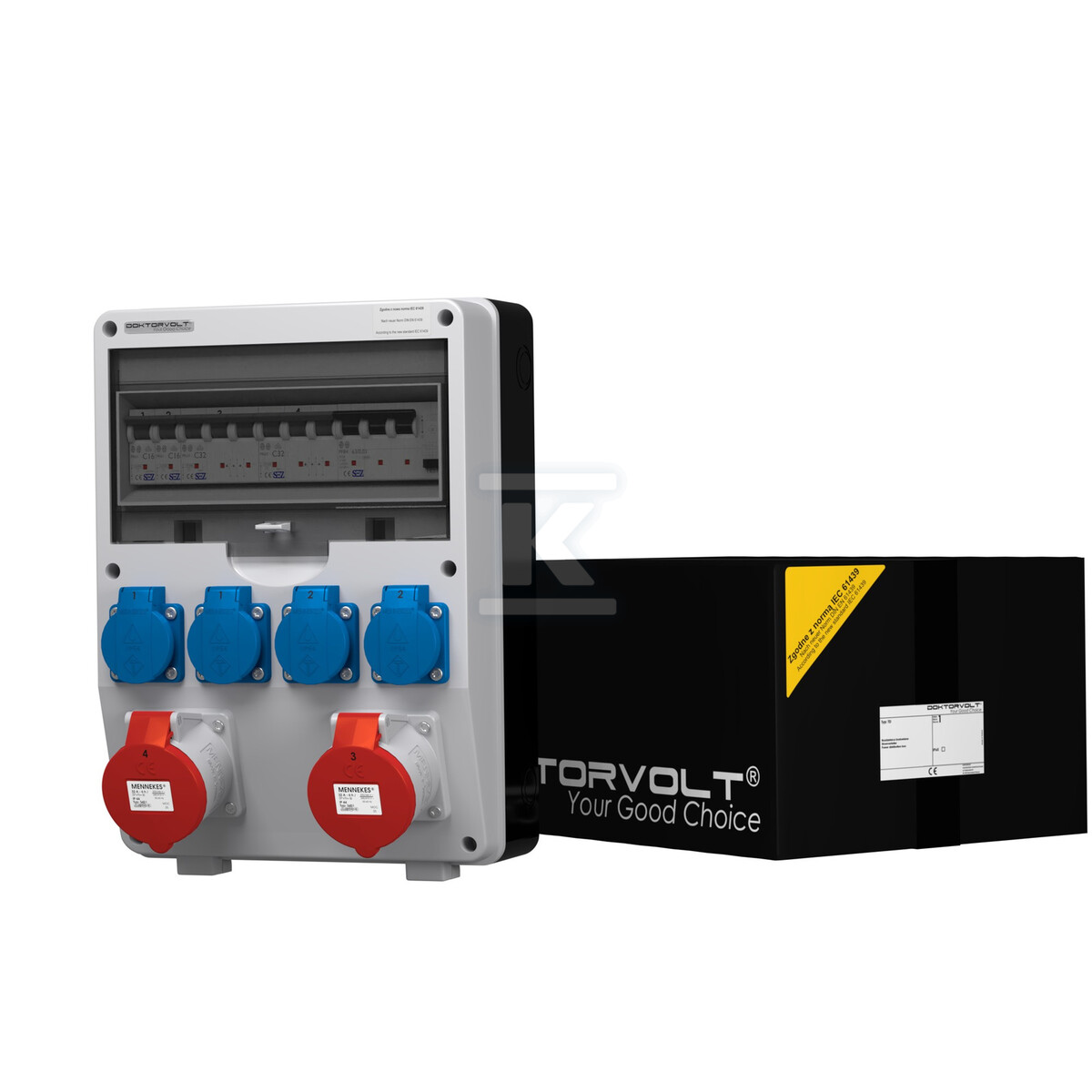

Stavební rozvaděč TD-S/FI 2x32A 4x230V zásuvky Mennekes Doktorvolt 9344 DV-9344-F

Kompletní zabezpečení na stavbě - dvě zóny napájení

Rozvaděč TD-S/FI je profesionální řešení pro stavby, průmyslové provozy a dílny vyžadující současné napájení zařízení s různými parametry odběru výkonu. Vybaven dvěma silovými zásuvkami Mennekes o jmenovitém napětí 400 V / 32 A a čtyřmi jednofázovými zásuvkami ve francouzském systému (s uzemňovacím kolíkem) o napětí 230 V / 16 A, umožňuje připojení jak těžkých stavebních strojů, tak elektro nářadí či pracovní osvětlení - současně a bez nutnosti rozšiřování instalace.

Pouzdro vyrobené z technopolimeru o rozměrech 360 × 250 × 200 mm zajišťuje odpovídající tuhost konstrukce při zachování nízké hmotnosti. Přední deska v šedé barvě RAL 7035 a černá zadní deska dodávají rozvaděči estetický, profesionální vzhled - důležitý zejména při předávacích kontrolách investorem a při kontrole BHP. Pro trvanlivost spojů jsou použity šrouby z nerezové oceli a těsnění dveří je vyrobeno z gumy EPDM, která si zachovává pružnost v širokém rozsahu teplot.

Zabezpečení - kompletní ochrana v jednom pouzdru

Rozvaděč nevyžaduje žádné další rozšíření - všechny ochranné prvky jsou již továrně namontovány:

• Proudový chránič (RCCB) Typ A o parametrech 63 A / 30 mA / 4P chrání před úrazem elektrickým proudem způsobeným svodovým proudem a splňuje požadavky na ochranu proti nepřímému dotyku podle platných norem.
• Dva jističe C32 (trojpólové, 10 kA) zabezpečují obvody silových zásuvek.
• Dva jističe C16 (jednopólové, 10 kA) chrání obvody jednofázových zásuvek.

Spojovací sběrnice 3F / 11M / 12 mm² s kompletem krytek umožňuje rychlé připojení napájecích vodičů a rozdělení do jednotlivých obvodů.

Odolnost a pracovní podmínky

Stupeň krytí pouzdra je IP44, což znamená účinnou ochranu před pevnými tělesy >1 mm a rozstřiky vody ze všech směrů - dostačující pro práci na otevřených stavbách při dešti či intenzivním prachu. Součástí sady je také kabelová průchodka PG-16 usnadňující vedení napájecích vodičů.

Vnitřní zapojení je provedeno pomocí vodičů H07V-K v žlutozelené (ochranný), černé a modré (fázový/neutrální) barvě o průřezech od 2,5 do 6 mm², což zajišťuje odpovídající proudovou nosnost každého obvodu.

Normy a certifikáty

Výroba probíhá v systému řízení certifikovaném TÜV SÜD. Rozvaděč splňuje požadavky směrnice CE, norem CEI-23-48/49 a IEC 670. Proudový chránič je v souladu s normami řady IEC 61009-1 / EN 61009-1 / PN-EN-61009-1, a jističe s normami CSN EN 60898 a SN EN 60947-2.
