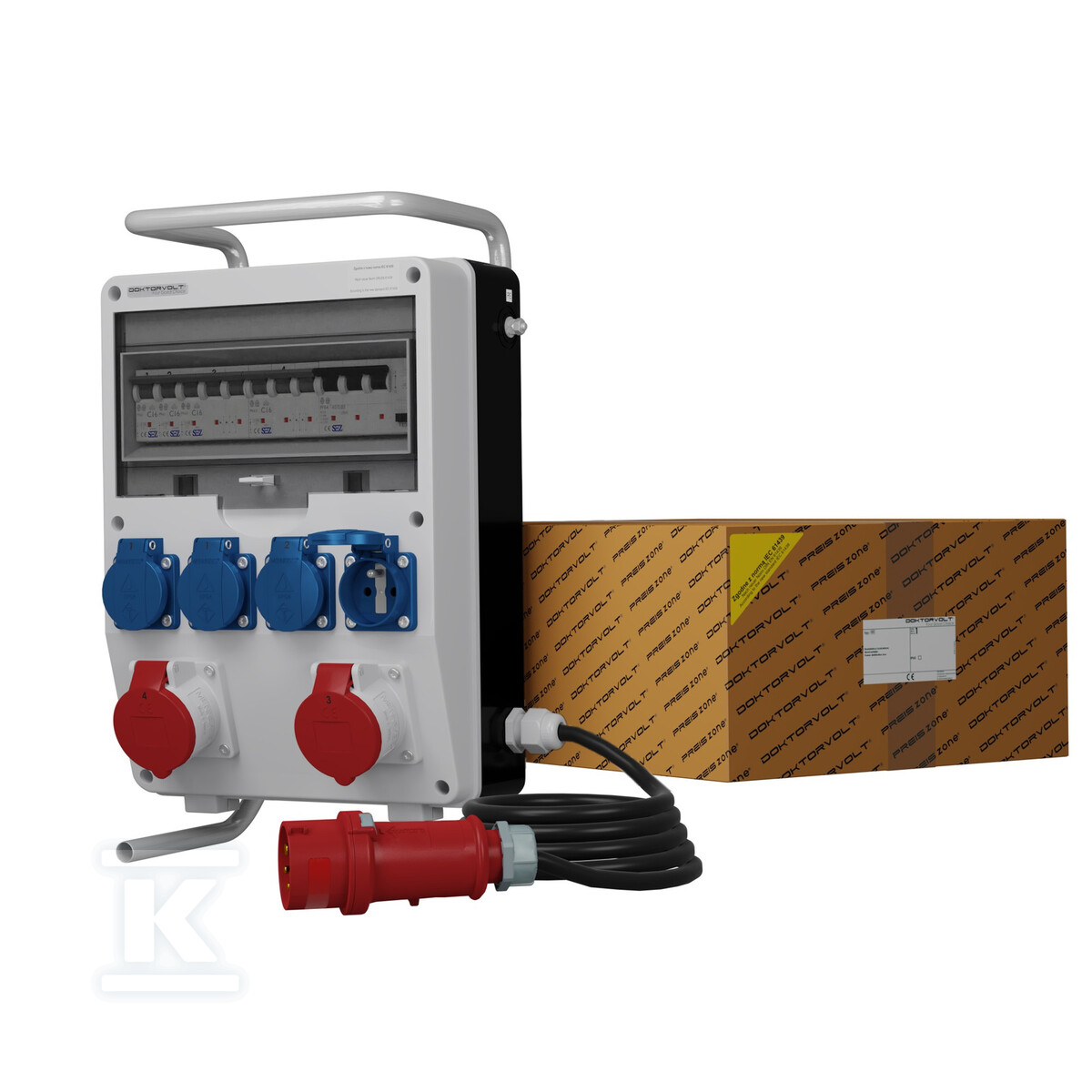

Stavební rozvaděč na stojanu s kabelem TD-S/FI SKHU 2x16A 4x230V Doktorvolt 0175 DV-0175-F

Mobilní napájení na stavbě

Rozvaděč stavební TD-S/FI SKHU značky Doktorvolt je kompletní řešení pro dočasný rozvod elektrické energie v outdoorových podmínkách. Přenosná konstrukce – osazená na hliníkovém stojanu s madlem – umožňuje rychlé přesouvání mezi pracovními stanovišti bez nutnosti demontáže kabeláže.

Zařízení je vybaveno dvěma silovými zásuvkami CEE (16A/5P/400V) značky Mennekes s krytím IP44 a čtyřmi jednofázovými zásuvkami (230V/16A) ve francouzském systému s uzemňovacím kolíkem – rovněž Mennekes. Tato kombinace umožňuje současné připojení jak silného elektronářadí (svářečky, betoničky, kompresory), tak i drobného dílenského vybavení.

Zabezpečení a aparatura

Za ochranu odpovídají dva nadproudové okruhy C16 – jeden jednopólový (10kA) chránící zásuvky 230V a jeden třífázový (10kA) chránící silové zásuvky. Doplňkem je proudový chránič 40A/30mA/4P typu A výroby SEZ Krompachy, který zajišťuje ochranu proti dotyku nepřímým způsobem pro celý obvod.

Plastový kryt vyrobený z technopolimeru s jmenovitým napětím až 1000V pojme modulární aparaturu na DIN liště o šířce 12 modulů. Dveře z polykarbonátu zajišťují viditelnost stavu zařízení a těsnění z gumy EPDM ve spojení se šrouby z nerezové oceli udržuje těsnost na úrovni IP44.

Kabeláž a připojení

Interní ovládací vodiče H07V-K v průřezech 2,5-6 mm² (žlutozelená, černá a modrá) tvoří třífázovou sběrnici 3F/11M/12mm² s kompletní sadou záslepek. Pro rychlé připojení slouží přívodní kabel H07RN-F 5×4mm² o délce přibližně 90 cm, zakončený zástrčkou CEE ProTOP 32A/5P/IP44 značky Mennekes.

Zařízení pracuje s jmenovitým vstupním proudem 32A při napětí 230/400 V /50 Hz. Maximální zkratový proud činí ICC ≤10 kA a koeficient zatížitelnosti RDF dosahuje hodnoty 0,8.

Normy a certifikáty

Výrobce zavedl systém řízení kvality certifikovaný společností TÜV SÜD podle normy ISO 9001:2015. Rozvaděč splňuje požadavky директиvy CE, konstrukčních norem IEC 61439 a jeho kryt odpovídá třídě izolace podle IEC 670. Proudový chránič má certifikáty IEC/EN/PN-EN61009 a VDE; nadproudové vypínače - IEC/EN/PN-EN61008 a VDE.

Najde uplatnění na stavbách a při silničních pracích, v průmyslových podnicích, autoservisech a při organizaci venkovních akcí – všude tam, kde je zapotřebí mobilní a bezpečný zdroj napájení.
