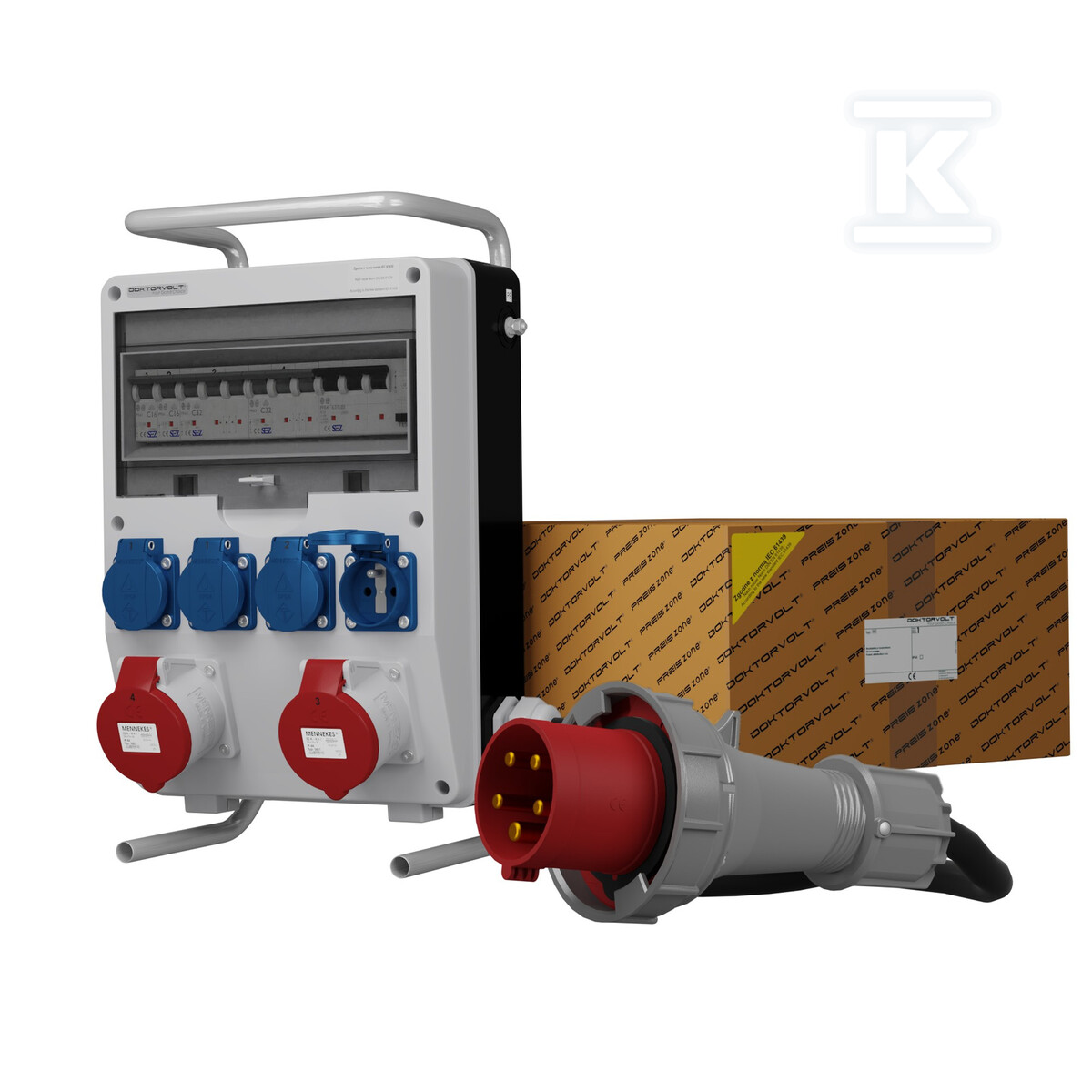

Stavební rozvaděč na stojanu s kabelem TD-S/FI SKHU 2x32A 4x230V Doktorvolt 0199 DV-0199-F

Mobilní napájení na pracovišti a v terénu

Přenosný rozvaděč stavební TD-S/FI SKHU je kompletní řešení pro distribuci elektrické energie na místech bez stálé instalace – na stavbách, průmyslových areálech, při silničních pracích nebo při organizaci venkovních akcí. Díky montáži na stabilní hliníkový stojan umožňuje rychlé přesouvání a umístění v libovolném bodě terénu.

Rozváděč pojme 12 modulů přístrojů v jedné řadě. Rozměry jsou 360 × 250 × 185 mm, s přepravní madlem 495 × 250 × 185 mm. Přední deska má šedou barvu RAL 7035 – dobře viditelnou na stavbě; zadní strana krytu je černá. Vykonání z technopolymeru zajišťuje odolnost proti nárazům; polykarbonové dveře jsou průhledné, což umožňuje kontrolovat stav přístrojů bez jejich otevírání. Těsnění z gumy EPDM a šrouby z nerezové oceli udržují stupeň krytí IP44 i při proměnlivých atmosférických podmínkách.

Zásuvky a možnosti připojení

Rozváděč nabízí dvě silové zásuvky CEE třífázové 400 V /32 A (5-pinové), třídy IP44 – červené, snadno rozpoznatelné jako průmyslové zásuvky. Doplňují je čtyři jednofázové zásuvky 230 V /16 A ve francouzském systému (s uzemňovacím kolíkem), třídy IP44 – chráněné před náhodným kontaktem s vodou a prachem typickým pro venkovní podmínky.

Každá zásuvka má dedikované nadproudové zajištění:

• 2 × C16 /1P /10 kA – pro jednofázové obvody,
• 2 × C32 /3P /10 kA – pro třífázové silové obvody.

Celý systém chrání proudový chránič 63 A /30 mA /4P Typ A RCCB, který eliminuje riziko nepřímého dotyku u připojených odběračů.

Zapojení a připravenost k provozu

Vnitřní zapojení je provedeno lankem H07V-K s průřezy 2,5 mm², 4 mm² a 10 mm² – zvolenými podle dimenzované kapacity jednotlivých obvodů. Sběrnice 3F /11M /12 mm² uspořádá propojení mezi fázemi; komplet záslehy uzavírá volná místa na sběrnici.

Přívodní kabel je lanko H07RN-F o průřezu 5×10 mm², délky přibližně 90 cm. Je zakončen zástrčkou CEE 63 A /5P /400 V /IP67, což umožňuje přímé připojení k hlavní rozváděčce nebo silové zásuvce v areálu objektu.

Součástí sady je kabelová průchodka PG-29.

Soulad a certifikáty

Výroba probíhá v systému řízení certifikovaném TÜV SÜD podle ISO 9001:2015. Rozváděč splňuje požadavky norem:

• CEI-23-48/49 a IEC/670 pro kryt,
• IEC/EN/PN-EN/61008-1 a IEC/EN/PN-EN/61009-1 pro jističe,
• IEC/61439 pro kompletní sestavu,
• CE pro celé zařízení.

Zkratový proud do 10 kA, jmenovité napětí 230/400 V AC a stupeň krytí IP44 umožňují bezpečnou eksploataci jak při profesionálních dočasných instalacích na stavbě, tak při příležitostném používání eventovými týmy či silničními pracovníky.
