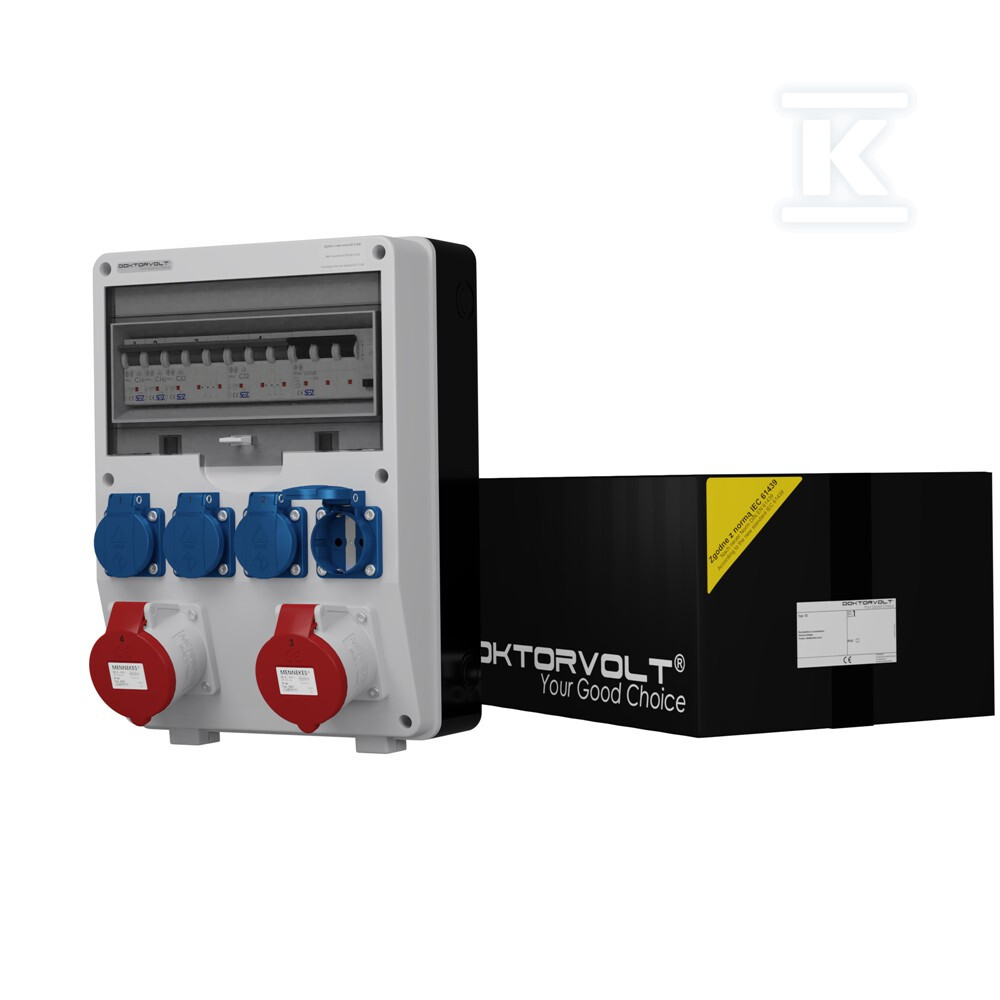

Stavěcí rozvaděč TD-S/FI 2x32A 4x230V Schuko Doktorvolt 2190 DV-2190-D

Kompletní zabezpečení na stavbě a v dílně

Rozvaděč TD-S/FI je připravené k provozu rozdělovací zařízení, které se osvědčilo všude tam, kde je zapotřebí bezpečné a vícenásobné elektrické napájení. V jednom nástěnném krytu z technopolimeru uživatel získá jak silové zásuvky přizpůsobené vysokým zatížení, tak standardní zásuvky 230 V pro připojení ručního nářadí, osvětlení nebo drobné dílenské techniky.

Konstrukce založená na 12 modulech v jednom řadě umožňuje uspořádané rozmístění modulární přístrojové techniky za předním šedým krytem v barvě RAL 7035. Celý celek je uzavřen v krytu se stupněm krytí IP44, což znamená ochranu před předměty většími než 1 mm a proti stříkající vodě – což je dostačující pro používání venku, ale na místech chráněných před přímým proudem vody.

Kryt a provedení

Kryt je vyroben z technopolimeru – materiálu odolného vůči nárazům a povětrnostním vlivům. Dveře z polykarbonátu zajišťují viditelnost přístrojů pod napětím a snadný přístup do interiéru bez nutnosti demontáže celého rozvaděče. Těsnění z gumy EPDM si zachovává pružnost v širokém rozsahu teplot a montážní šrouby ze služné nerezové oceli nekorozejí ani při dlouhodobé expozici vlhkosti.

Rozměry krytu s namontovanými zásuvkami jsou 360 × 250 × 200 mm – kompaktní formát usnadňuje transport a montáž na sloupy, stěny hal nebo dočasné ocelové konstrukce. Součástí je tlaková objímka PG-16, která umožňuje vedení napájecích kabelů.

Elektrické vybavení a ochrana

Srdcem rozvaděče je proudový chránič (RCCB) Typ A o parametrech 63 A / 30 mA / 4-pólový, který chrání všechny obvody vyvedené z zařízení před následky nepřímého dotyku. Toto řešení eliminuje nutnost používat další ochranná zařízení na straně odběrné instalace.

Silová zóna se skládá ze dvou zásuvek CEE typu Mennekes (400 V / 32 A / IP44) – červených průmyslových zástek, které se běžně používají na stavbách a v výrobních provozech. Každá zásuvka je zabezpečena jističem C32 / 3-polosým / 10 kA, což zaručuje selektivitu při poruchách i při značných zkratových proudech.

Komfortní zóna obsahuje čtyři jednofázové zásuvky Mennekes typu Schuko (230 V / 16 A / IP54) – německý standard označovaný jako Typ F, kompatibilní s většinou evropských bezpečnostních zástek. Jejich vyšší stupeň krytí IP54 umožňuje připojování zařízení i v prostředí s vyšší prašností nebo vlhkostí. Zabezpečení tvoří dva jističe C16 / jednopólové / 10 kA.

Okabelování je provedeno vodiči typu lanko H07V-K s průřezy od 2,5 do i 10 mm², což zajišťuje odpovídající schopnost přenášet zátěžové proudy bez nadměrného zahřívání vodičů.

Aplikace a kompatibilita

Rozvaděč TD-S/FI se osvědčuje jako zdroj napájení:

• na stavbách a při silničních pracích,
• v průmyslových halách a skladech,
• v autoservisech a garážích,
• při organizaci venkovních akcí a napájení zeleně,
• při samostatné výstavbě rodinného domu.

Zařízení splňuje požadavky norem CE, IEC/EN 61009-1 pro proudové chrániče a norem pro kryty rozvaděčů podle IEC/EN/IEC670. Výrobce implementoval systém řízení kvality certifikovaný společností TÜV SÜD v souladu s normou ISO 9001:2015 – což se promítá do opakovatelné kvality každého kusu produktu opouštějícího výrobní linku.

Díky továrně provedenému zapojení a krytkám pro DIN lištu TH35 je rozvaděč připraven k okamžitému připojení – stačí přivést napájecí kabel do tlakové objímky PG a připojit jej k hlavní sběrnici.
