Stavěcí rozvaděč na stojanu s kabelem TD-S/FI 32A 16A 4x230V SET Doktorvolt DV-6238-F

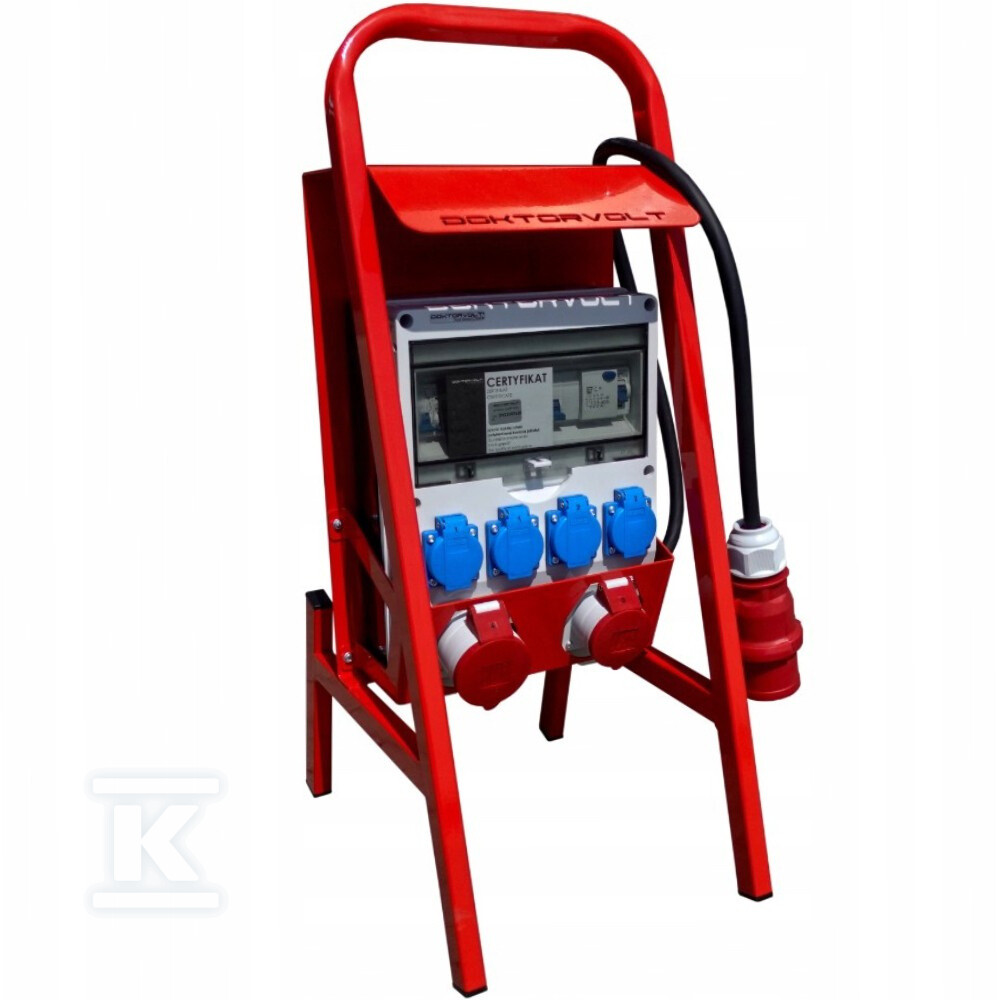

Kompletní napájení na pracovišti - přenosný rozváděč na ocelovém stojanu

Přenosný stavební rozváděč TD-S/FI SET je připravené k provozu distribuční zařízení určené pro dočasné napájení elektrického nářadí, osvětlení a strojů na stavbách, v dílnách a při terénních pracích. Vyznačuje se mobilní konstrukcí na ocelovém stojanu s ochrannou stříškou - celek je natolik kompaktní, že se bez problémů vejde do dodávky, a zároveň dostatečně robustní, aby odolal náročným provozním podmínkám.

Konstrukce a mobilita

Stojan je vyroben ze zinkované oceli, potažené práškovým lakem v červené barvě RAL 3002. Tato kombinace zajišťuje účinnou ochranu proti korozi - rozváděč nereziví ani při práci v dešti nebo na vlhkém podloží. Práškový lak je odolný proti oděru, takže stojan si zachovává estetický vzhled i přes transport a časté přesouvání.

Stříška chrání kryt před odletujícími stavebními materiály (sádra, beton, omítka), což je obzvláště důležité při dokončovacích pracích. Kryt samotné rozváděče pojme 12 modulů v jednom řadě a má rozměry 360 × 260 × 185 mm. Je vyroben z vysoce kvalitního plastu - přední kryt je šedá (RAL 7035), zadní černá. Dveře jsou tmavé a průhledné, díky čemuž je možné vidět stav modulární přístrojové techniky bez nutnosti jejich otevírání. Pěnové těsnění kolem dveří podporuje stupeň krytí IP44.

Součástí sady je také tlaková průchodka PG-29, která umožňuje těsný vstup dodatečného zapojení.

Napájení a zásuvky

Rozváděč je vybaven dvěma silovými třífázovými zásuvkami (400 V) - jednou o jmenovitém proudu 16 A a jednou 32 A - a čtyřmi jednofázovými zásuvkami 230 V / 16 A. Silové zásuvky umožňují připojit např. betoněru, svářečku nebo agregát. Čtyři jednofázové zásuvky obslouží vrtačky, brusky, pracovní lampy a drobné příslušenství - vše vyrobené z vysoce kvalitního plastu odolného proti nárazům.

Napájení zajišťuje kabel H07Rn-F 5×4 mm² o délce přibližně 90 cm, zakončený zástrčkou ProTOP 32A/5p IP44. Jedná se o flexibilní olejoodolný kabel (rn = rubber neutral), který dobře snáší venkovní podmínky. Vnitřní zapojení je provedeno kabelem H07V-K v průřezech od 2,5 do 6 mm², což zajišťuje správný přenos proudu při zatížení.

Spojovací sběrnice 3F /11M /16 mm² rozděluje fáze po celé rozváděči.

Elektrická bezpečnost

Za ochranu proti úrazu elektrickým proudem odpovídá proudový chránič (RCCB) Typ AC o parametrech 40 A / 30 mA / 4-pol. Detekuje unikající dotykový proud a okamžitě odpojí obvod - jde o základní ochranu proti nepřímému dotyku.

Silové zásuvky jsou chráněny jističi C32A (6 kA) pro zásuvku 32 A a C16A (6 kA) pro zásuvku 16 A - oba obsluhují tři fáze. Jednofázové zásuvky zabezpečují dva jističe C16A (6 kA), z nichž každý chrání dvě zásuvky.

Jmenovitý proud celého zařízení je 40 A, jmenovité napětí 230/400 V a zkratová odolnost ICC činí až 10 kA. Koeficient RDF rovný 0,7 znamená přípustné nepřetržité zatížení na úrovni přibližně 28 A.

Výrobce implementoval systém řízení kvality certifikovaný podle TÜV SÜD ISO 9001:2015 a modulární přístrojová technika splňuje normy IEC61008 (RCCB) a IEC60898 (jističe). Celek disponuje certifikáty CE a TSE.
