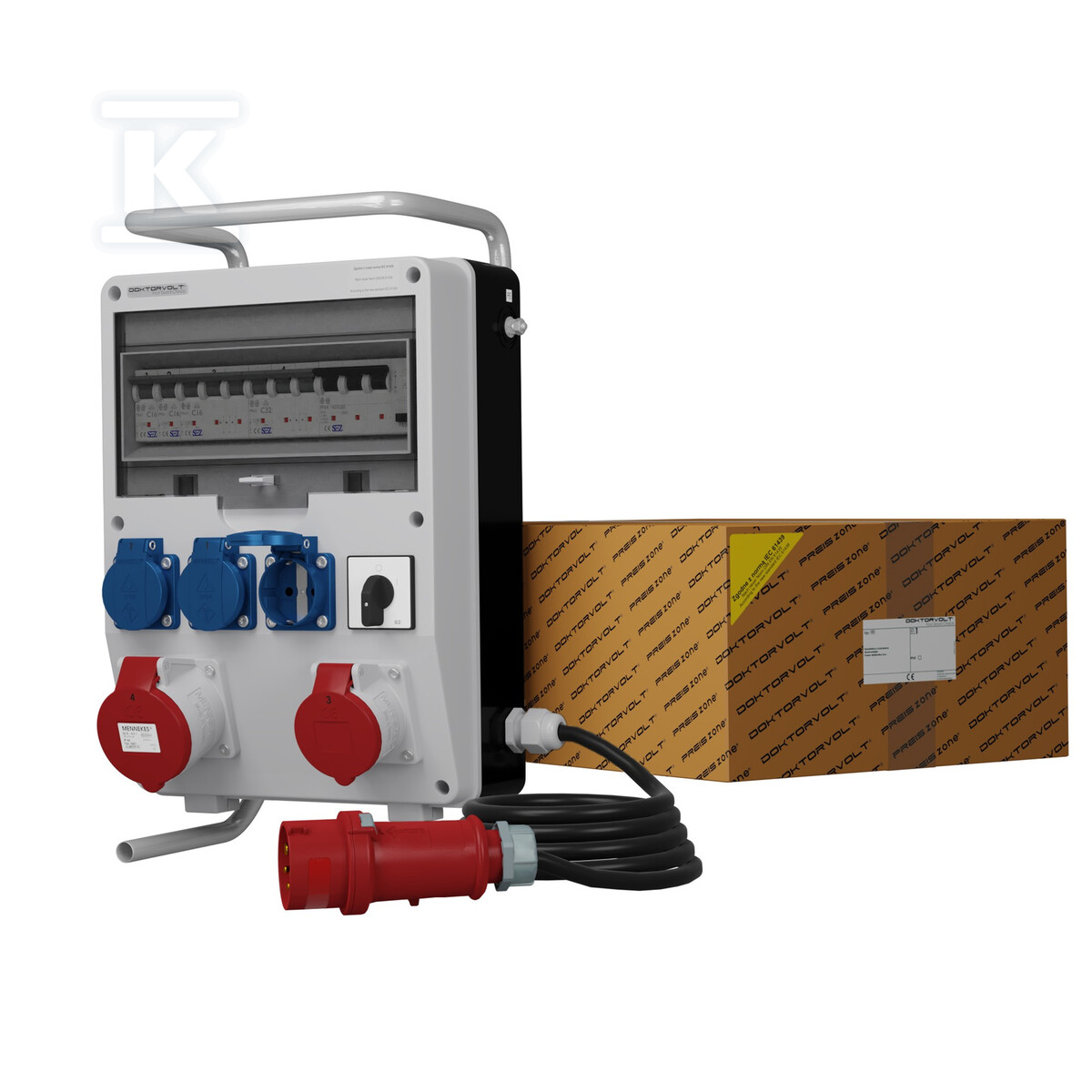

Stavěcí rozvaděč na stojanu s kabelem a spojkou TD-S/FI SKHU 32A 16A 3x230V Schuko Doktorvolt 0328 DV-0328-D

Mobilní stavební rozvaděč s plnou ochranou

Přenosný elektrický rozvaděč montovaný na hliníkovém stojanu, navržený pro dočasné napájení na stavbách, v dílnách a v terénu. Je vybaven kompletní výbavou – pákovým vypínačem umožňujícím odpojit všechny obvody jedním pohybem páky a proudovým chráničem chránícím před úrazem elektrickým v případě poškození izolace.

Plastové tělo vyrobené z technopolymeru zajišťuje mechanickou odolnost a ochranu IP44 proti prachu a stříkající vodě. Přední deska v šedé barvě RAL 7035 skrývá modulární příslušenství montované na lištu TH35 – díky průhlednému polykarbonátovému krytu má uživatel přehled o stavu zajištění bez nutnosti otevírání rozvaděče. Rozměry samotného těla jsou 360 × 250 × 185 mm, po montáži na stojan dosahuje celek rozměrů 495 × 250 × 185 mm.

Zásuvky a napájecí obvody

Rozvaděč nabízí pět zásuvek rozmístěných na přední desce:

• Tři zásuvky Schuko (Type F) – německý standard, napětí 230 V, proud 16 A, každá s třídou krytí IP54.
• Průmyslová zásuvka CEE – 400 V / 32 A, pětipólová (5P), červená barva, IP44.
• Průmyslová zásuvka CEE – 400 V / 16 A, pětipólová (5P), červená barva, IP44.

Díky tomu může jedno zařízení obsluhovat jak drobné elektro nářadí a osvětlení přes běžné zásuvky, tak i svářečku nebo agregát připojený k průmyslové zásuvce.

Elektrické ochrany

Napájecí obvody jsou vybaveny jističi se zkratovou odolností 10 kA:

Obvod	Ochrana
Zásuvky Schuko	Jednopólové jističe C16 (2 ks)
Zásuvka CEE 16 A	Třífázový jistič C16
Zásuvka CEE 32 A	Třífázový jistič C32

Všechny obvody jsou chráněny proudovým chráničem 40 A / 30 mA / typ A – chrání uživatele před následky dotyku fázového vodiče při poškozené izolaci zařízení. Hlavní sběrnice je třífázová sběrnice 11 modulů /12 mm² s kompletem krytek.

Zapojení a připojení

Rozvaděč je dodáván připravený k provozu – zapojení je provedeno vodiči H07V-K (průřez od 2,5 do 6 mm²) označenými barvami v souladu s normou. Pro připojení slouží gumový kabel H07RN-F 5×4 mm² o délce přibližně 90 cm. Zásuvka ProTop je dvoudílná zásuvka CEE 32 A /5P /400 V /IP44. Součástí balení je také kabelová průchodka PG21.

Výroba probíhá v systému řízení kvality certifikovaném TÜV SÜD podle normy ISO 9001:2015. Rozvaděče splňují požadavky směrnice CE a normy IEC/EN61439 týkající se průmyslových rozvaděčů.
