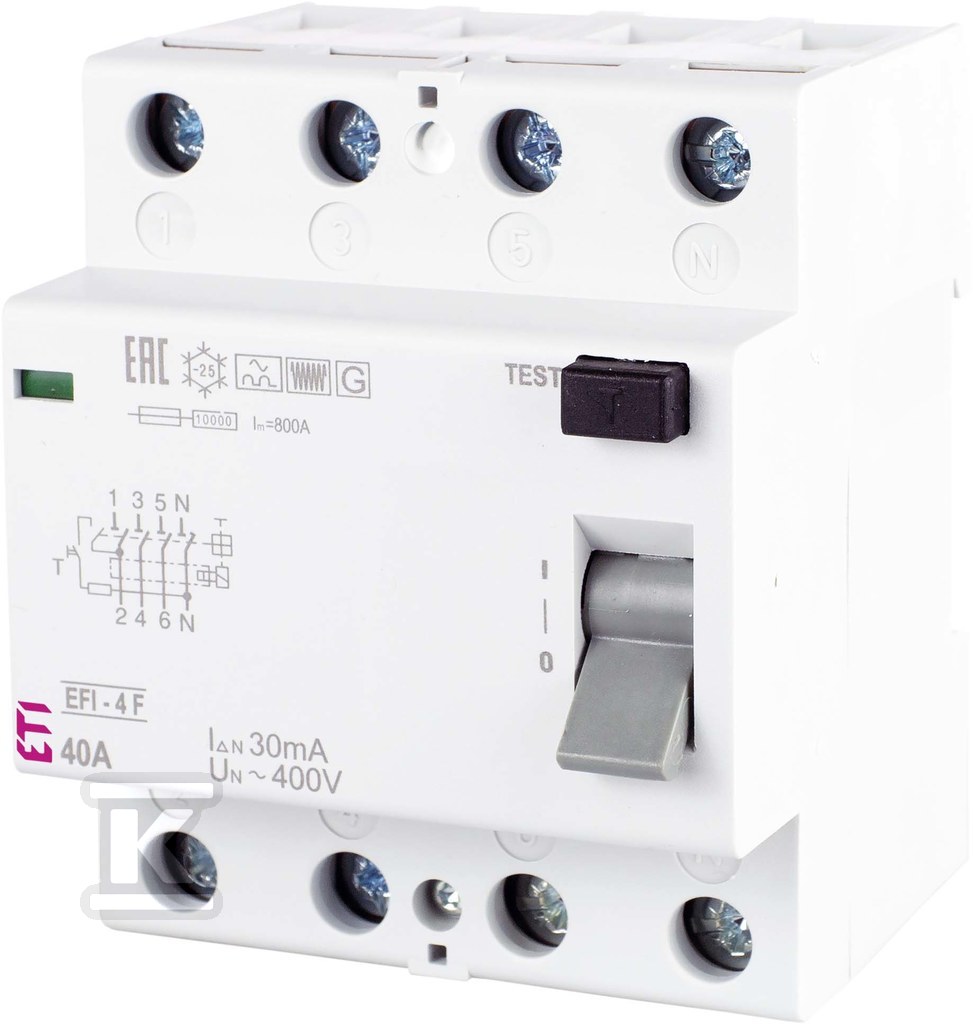

Diferenční proudový vypínač Typ F EFI-4 F 40/0.03 002062529

Ochrana lidí a instalací

Differenciální vypínač typu F zajišťuje rychlé odpojení napájení v okamžiku detekce nebezpečného únikového proudu – jak při přímém, tak i nepřímém dotyku. Díky citlivosti 30 mA účinně chrání před úrazem a snižuje riziko požáru způsobeného poškozením izolace. Zařízení je určeno pro sítě TN‑S, TN‑C‑S, TT a IT, kde jsou nulový vodič a zemnění odděleny.

Největší výhody

• Detekce širokého rozsahu proudů – typ F detekuje stejnosměrnou složku až do 10 mA a proudy s vysokými harmonickými, což z něj činí univerzální řešení pro moderní instalace s měniči nebo nabíječkami EV.

• Vysoká odolnost proti zkratu – vydrží zkraty až do 10 kA, zajišťuje bezpečnost i při vážných poruchách sítě.

• Kompatibilní s DIN lištou – čtyřmodulová šířka umožňuje jednoduchou montáž v standardních rozvaděčích bez dalších upevňovacích prvků.

• Snadné testování – tlačítko „Test“ umožňuje rychle ověřit správnost funkce bez nutnosti vypínat celou instalaci.

• Indikátor polohy kontaktů – intuitivní indikátor ukazuje, zda je vypínač v poloze ON (zapnutý) nebo OFF (vypnutý).

• Ochrana svorek – konstrukce zabraňuje náhodnému dotyku napájených částí a možnost pečetění páčky zvyšuje ochranu před neautorizovaným přístupem.

Montáž a shoda s normami

Zařízení se montuje na DIN lištu v rozvaděči; jeho pouzdro splňuje ochrannou třídu IP20, což stačí v suchých instalačních prostorách. Vodiče s průřezem od 1 mm² do 35 mm² (jednovodičové i vícežilové) lze připojit přímo k horním nebo dolním svorkám, což usnadňuje vedení kabeláže. Vypínač splňuje požadavky norem IEC/EN 61008‑1 a DIN VDE 0100‑482/IEC 60364‑4‑482 a jeho podmíněné napětí zkratu je 4 kV, což zaručuje spolehlivý provoz v typických průmyslových podmínkách (okolní teplota 25…40 °C). Díky okamžitým časům vypnutí a možnosti další výbavy (pomocných kontaktů, spouštěčů) je připraven k integraci v pokročilých zabezpečovacích systémech.
