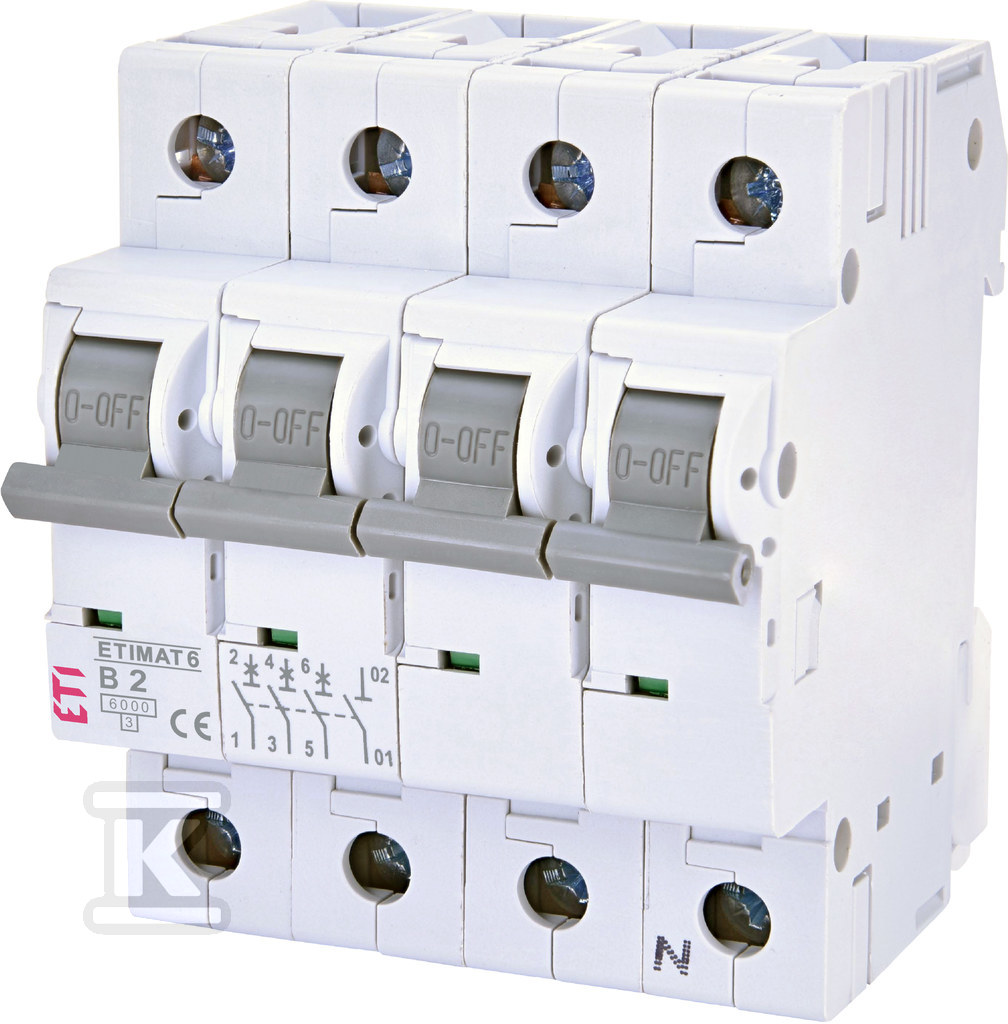

Jistič ETIMAT 6 3P+N B2 002116510

Spolehlivá ochrana elektrické instalace – jistič ETIMAT 6

Jistič ETIMAT 6 je osvědčený ochranný prvek v elektrických instalacích, který najde uplatnění jak v obytných budovách, tak i ve veřejných a průmyslových objektech. Zajišťuje účinnou ochranu proti účinkům zkratů a přetížení, garantuje bezpečnost používání a spolehlivost provozu. Konstrukce tohoto jističe byla navržena s ohledem na snadnou montáž a pohodlné používání.

Funkčnost a technické parametry

Jistič ETIMAT 6 3P+N B2 se vyznačuje jmenovitým proudem 2A a je určen pro provoz v obvodech o napětí 400V (AC) a 60V (DC). Má charakteristiku vypínání typu B, což znamená, že rychle reaguje na nárůst proudu, a zajišťuje tak účinnou ochranu proti náhlým přetížením. Jmenovitá vypínací schopnost zkratového proudu je 6kA při 400V a 6kA při 230V, což potvrzuje jeho vysokou účinnost v nouzových situacích. Jistič má navíc jmenovité izolační napětí Ui na úrovni 500V a rázové napětí Uiimp rovné 4kV.

Konstrukce jističe zahrnuje tři chráněné póly a další neutrální pól (N), což z něj činí ideální řešení pro zabezpečování třífázových obvodů s neutrálním vodičem. Šířka zařízení, činící 4 moduly, umožňuje jeho snadné umístění ve standardních rozvodnicích. Stupeň ochrany IP20 zajišťuje ochranu proti náhodnému dotyku a proti vniknutí pevných těles větších než 12,5 mm.

Montáž a další možnosti

Jistič ETIMAT 6 nabízí široké možnosti adaptace na individuální potřeby. Možnost montáže pomocných kontaktů (PS ETIMAT 10) a spouštěče nadproudu (DA ETIMAT 10) umožňuje rozšířit funkčnost zařízení a přizpůsobit ho specifickým požadavkům instalace. Jistič umožňuje připojení vodičů o průřezu od 1 do 25 mm², jak jednodrátových, tak vícežilových. Navíc poskytuje flexibilitu v oblasti připojení izolační sběrnice – jak shora, tak zdola. Indikátor polohy kontaktů usnadňuje vizuální kontrolu stavu zařízení a možnost zaplombování páky v poloze „Zapnuto“ a „Vypnuto“ zvyšuje bezpečnost používání. Jistič je v souladu s normami IEC/EN 60898-1 a IEC 60947-2.
