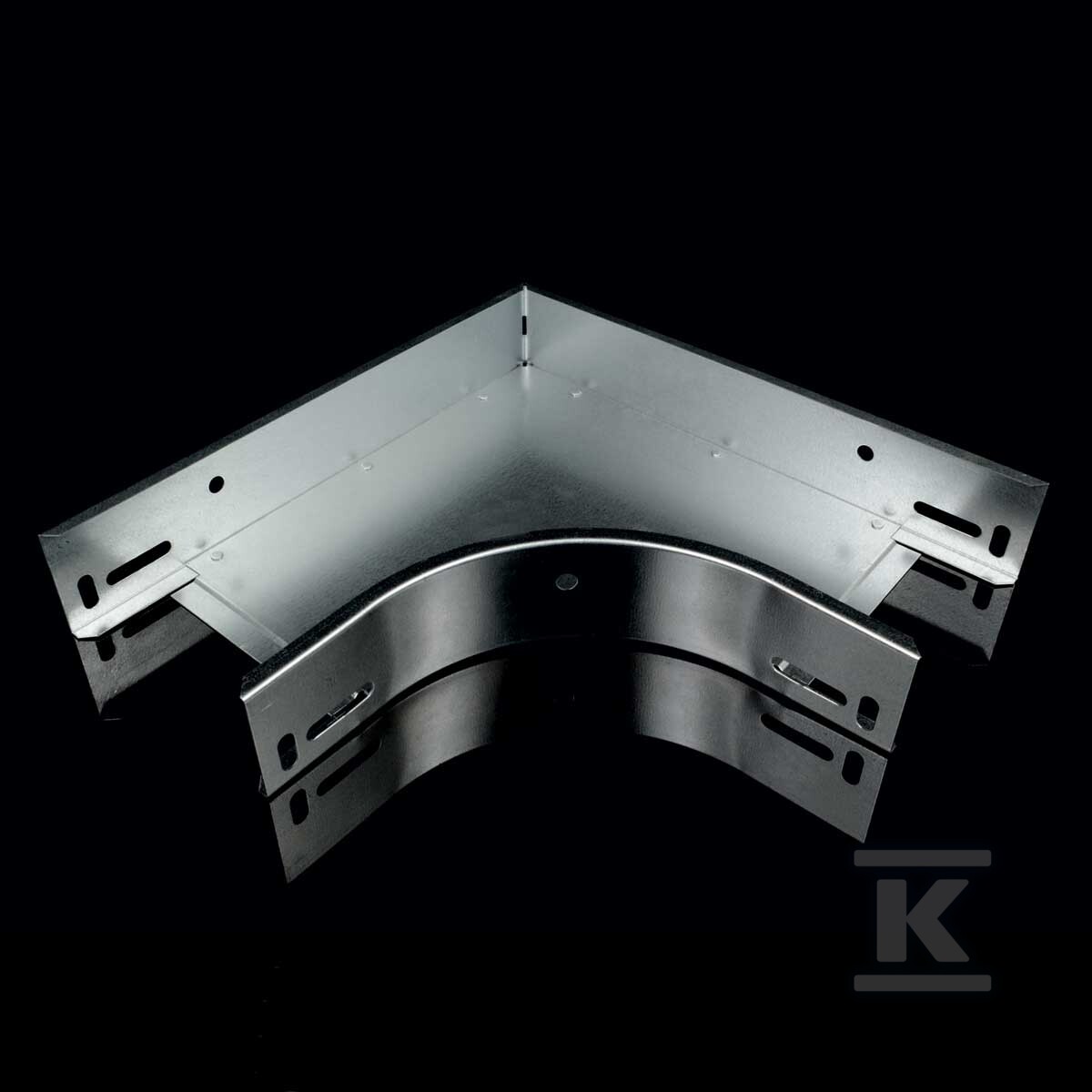

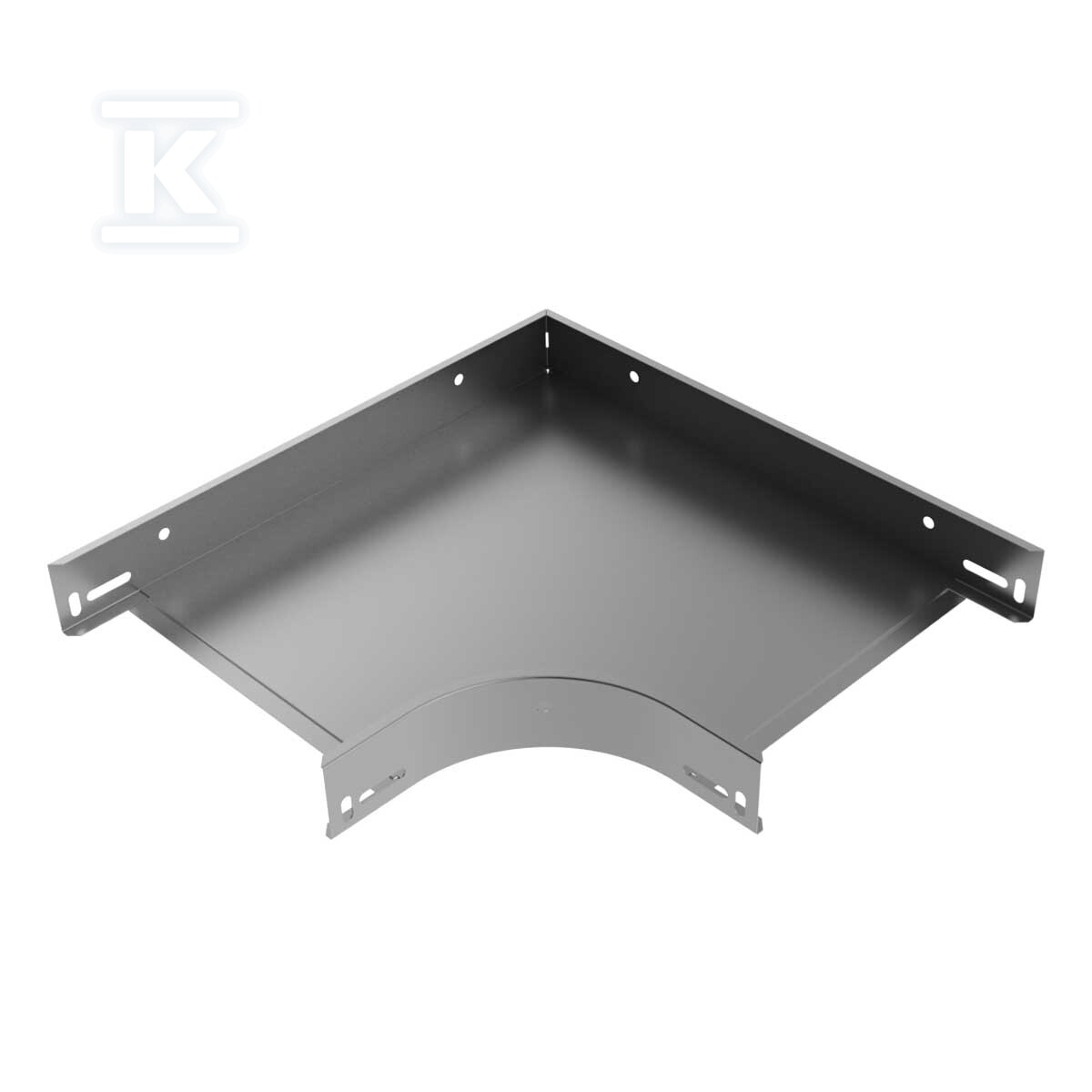

Oblouk 90° NO 90X100X500 S NO 90X100X500_S

Kabelový oblouk 90° pro systémy kabelových tras

Tento oblouk 90° je určen pro efektivní a bezpečné vedení kabelových tras, umožňující změnu směru o 90 stupňů v horizontální rovině. Je kompatibilní s kabelovými žlaby o rozměrech 100 mm výšky a 500 mm šířky, což z něj činí univerzální prvek elektrických instalací. Konstrukce umožňuje přímé zasunutí žlabu do oblouku, čímž se eliminuje potřeba použití dalších spojek a urychluje montáž.

Konstrukce a montáž

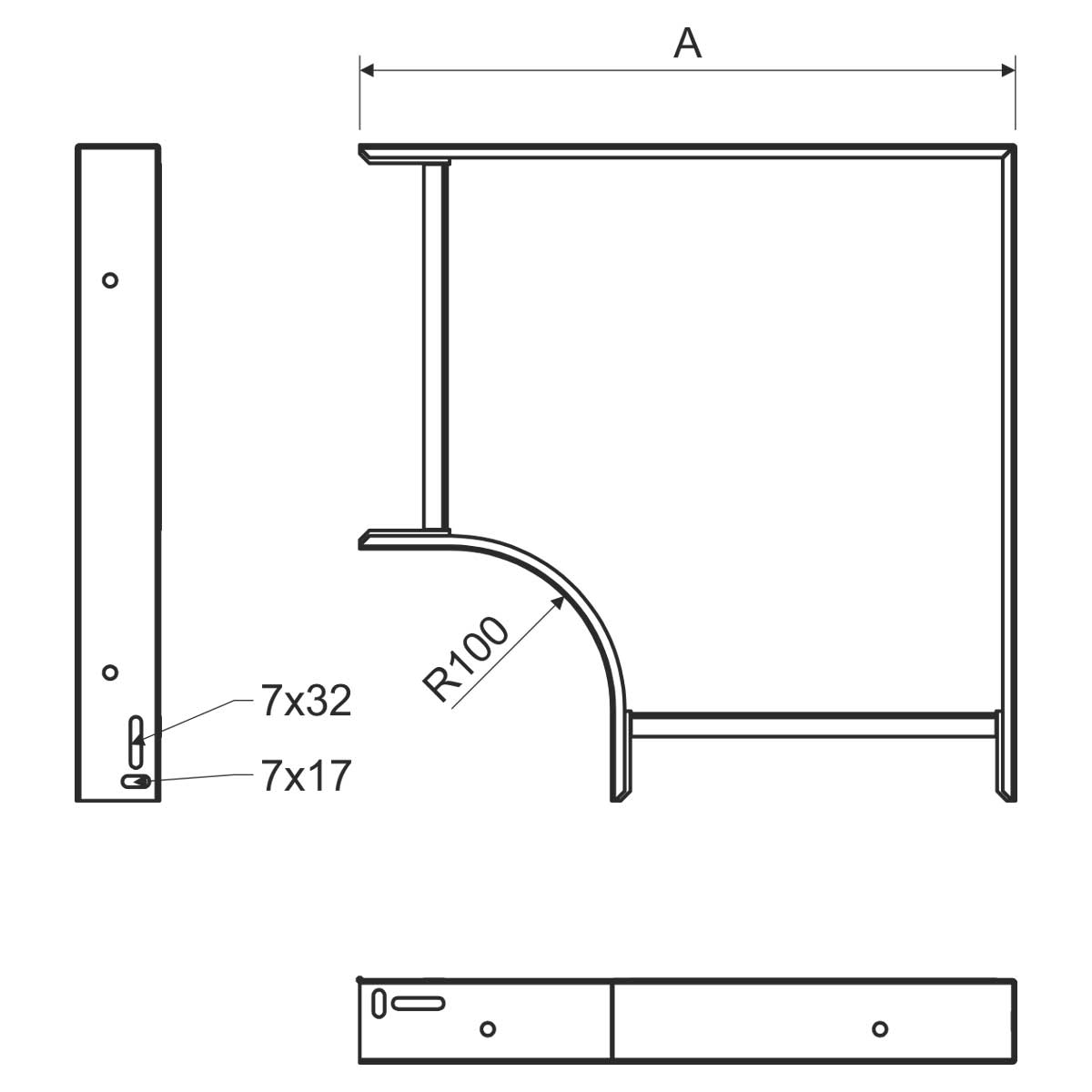

Vyrobeno z oceli o tloušťce 1 mm, s povrchovou úpravou galvanickým zinkováním, zajišťuje trvanlivost a odolnost proti korozi. Montážní perforace ve spodní části usnadňuje stabilní upevnění k podkladu. Pevný oblouk zaručuje robustnost konstrukce. Spojení žlabu s obloukem se provádí zasunutím a zajištěním šrouby NSM 6x10 – jednoduché a spolehlivé řešení. Je třeba věnovat pozornost zkosení bočních stran, které nahrazuje pravý úhel ve vnějším oblouku, což dále usnadňuje montáž a estetiku provedení.

Použití a kompatibilita

Tento oblouk nachází uplatnění v elektrických instalacích v budovách veřejného užití, průmyslových a komerčních. Je ideální pro vytváření rozvětvení kabelových tras, zajišťující uspořádané a bezpečné vedení vodičů. Je třeba mít na paměti, že podrobné informace o sadách zajišťujících zachování funkčnosti v požárních podmínkách naleznete v katalogu systémů odolných proti požáru výrobce.
