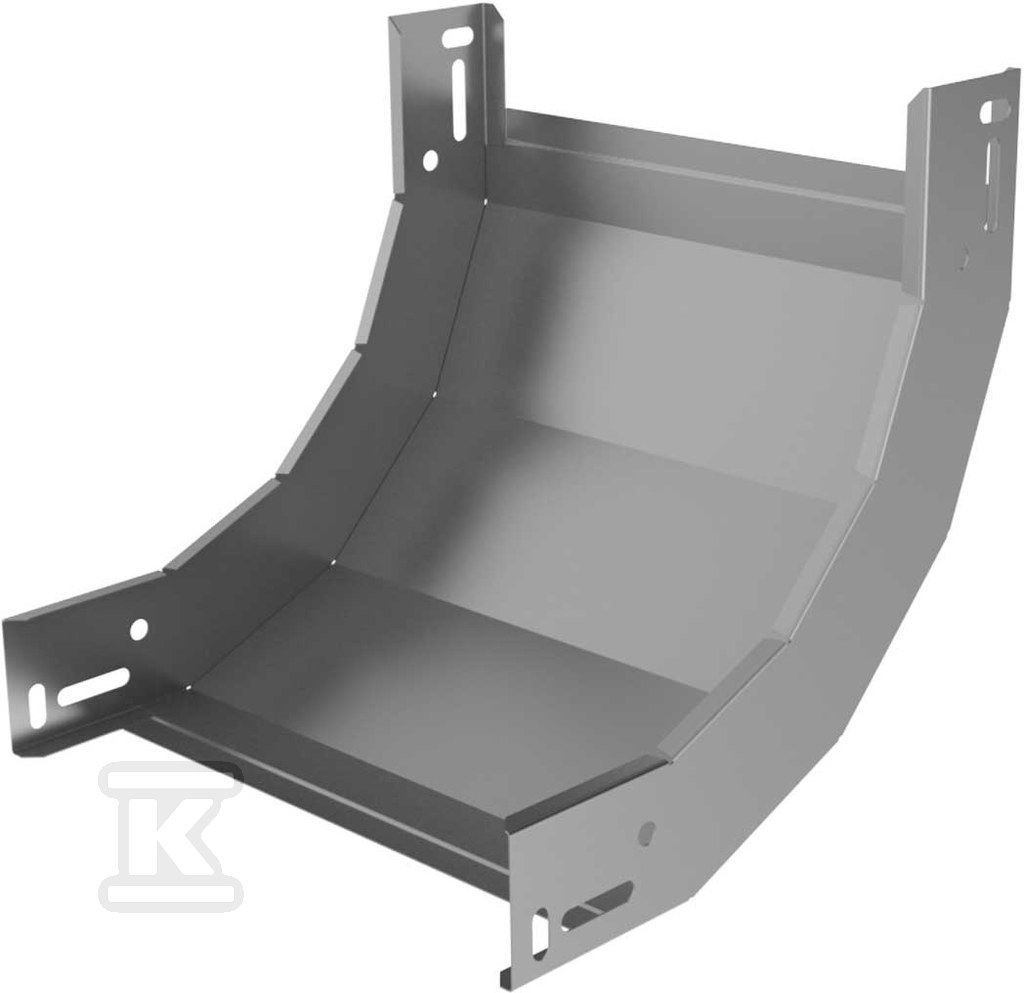

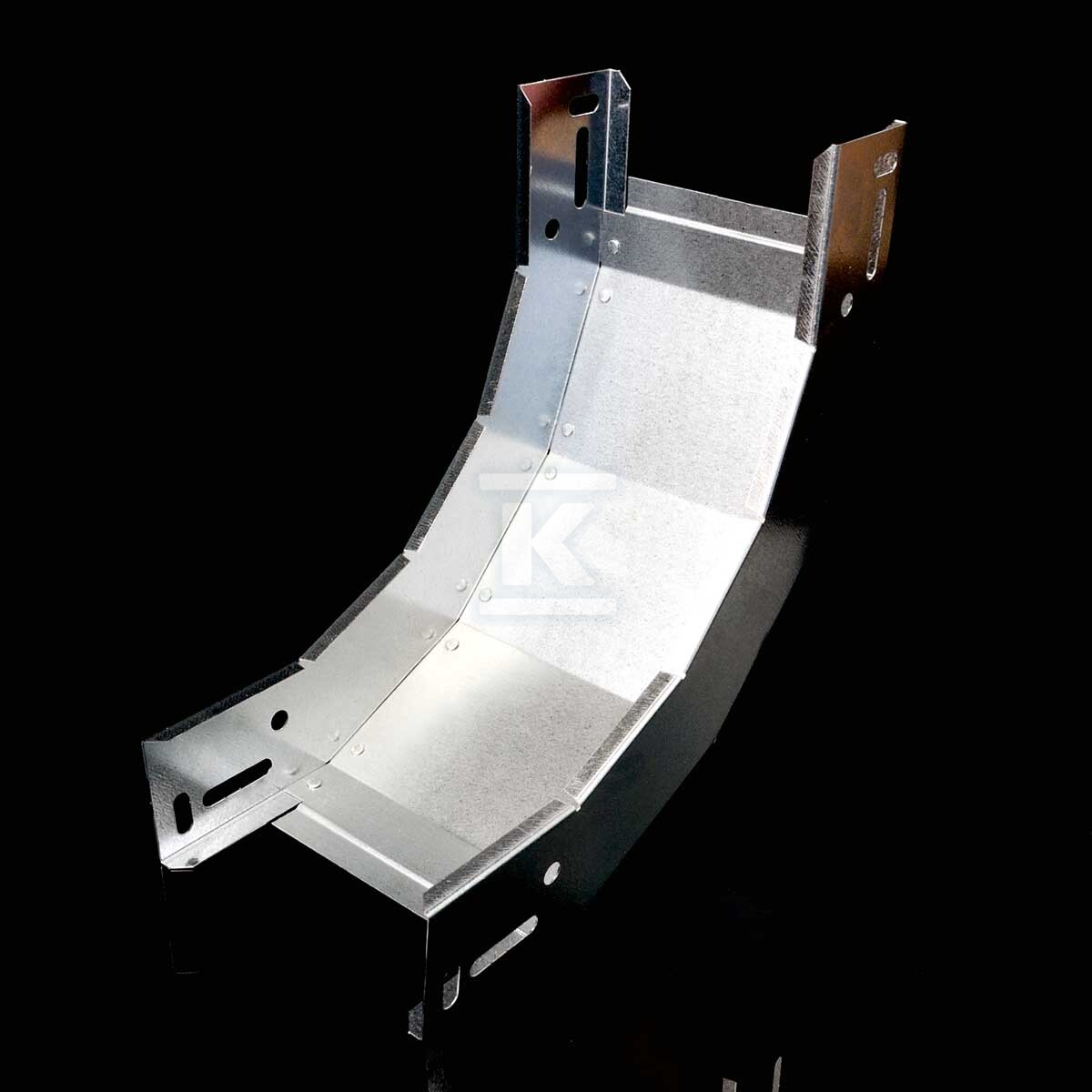

Oblouk stoupající 90° NSO 90X100X500 S NSO 90X100X500_S

Oblouk pro kabelové žlaby – solidní změna směru instalace

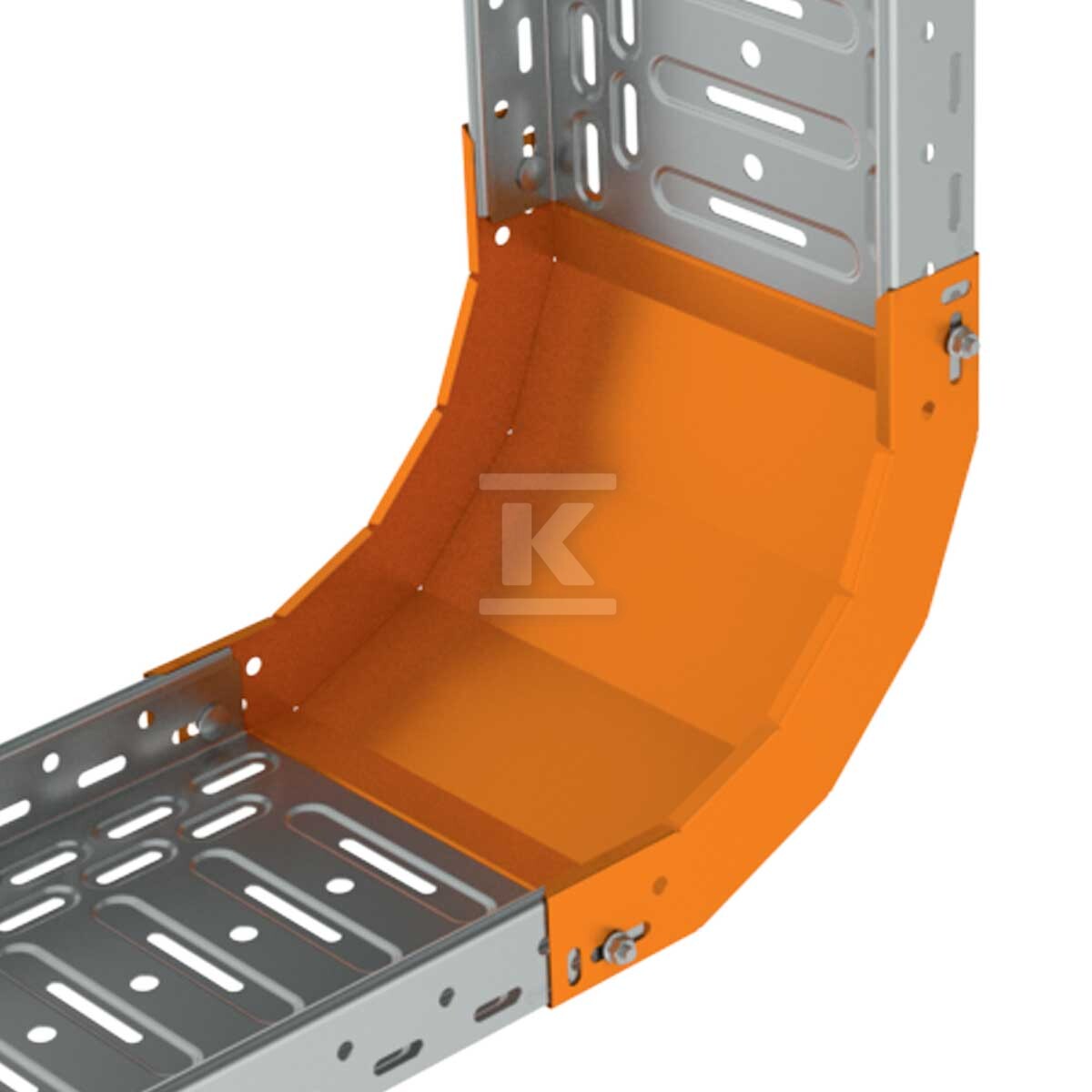

Tento 90° oblouk je prvek systému kabelových tras, určený k efektivnímu a bezpečnému vedení elektrických instalací. Umožňuje plynulý přechod z horizontální trasy do vertikální, přičemž zachovává kontinuitu a integritu kabeláže. Je ideálním řešením jak pro profesionální instalatéry, tak pro náročné stavební projekty.

Konstrukce a montáž

Oblouk je vyroben z oceli o tloušťce 0,7 mm, což zaručuje pevnost a odolnost proti mechanickému poškození. Povrchová úprava galvanickým zinkováním chrání proti korozi a zajišťuje dlouhodobou životnost i v náročných podmínkách. Montáž je jednoduchá a intuitivní – stačí zasunout kabelový žlab do tvarovky a zajistit šrouby NSM 6X10. Tento způsob spojení eliminuje potřebu použití dalších konektorů a urychluje instalační práce.

Použití a bezpečnost

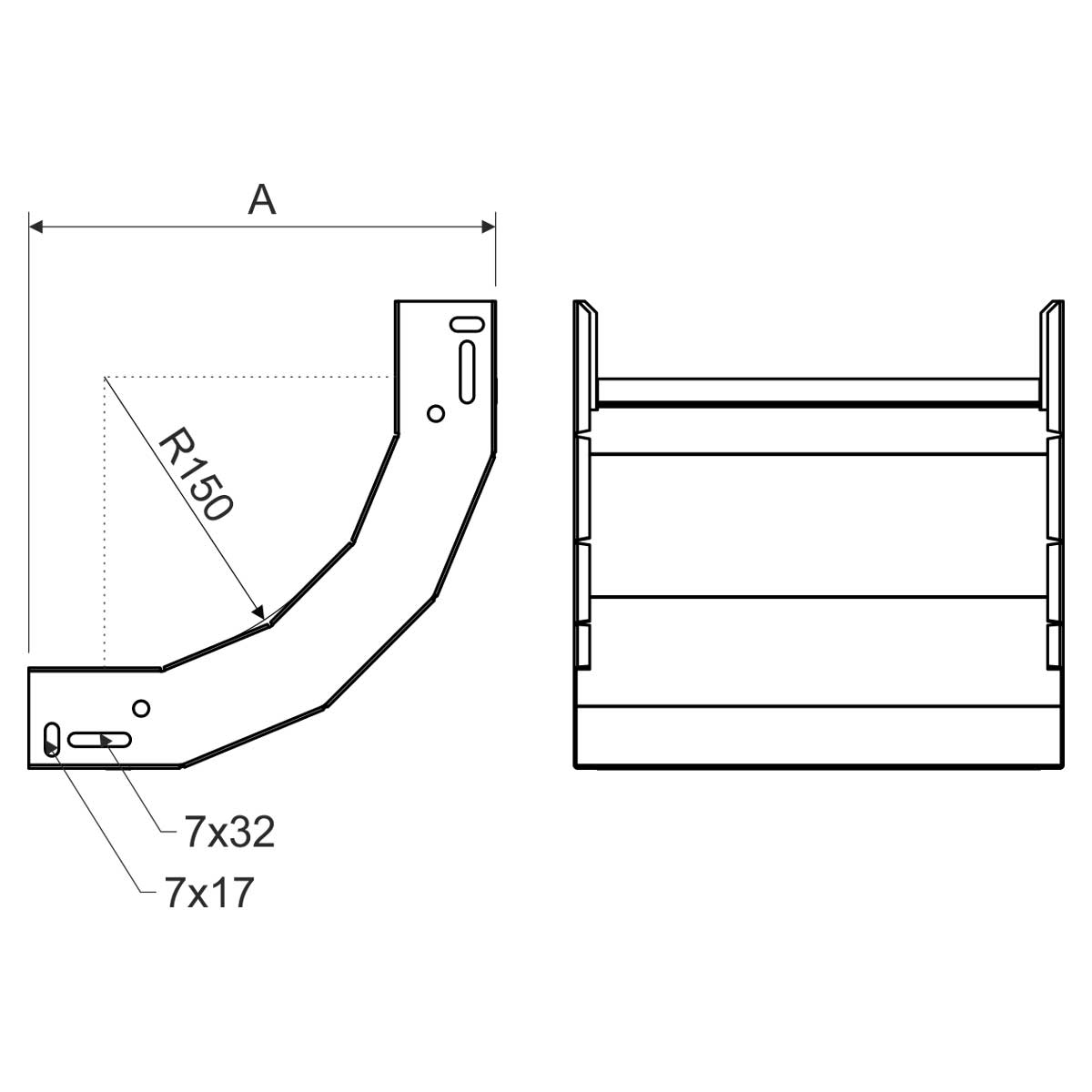

Tento oblouk je určen pro kabelové žlaby o šířce 500 mm a výšce 100 mm. Má integrovaný spojovací člen, což usnadňuje integraci s ostatními prvky systému kabelových tras. Důležité je, že oblouk splňuje požadavky systémů udržování funkčnosti E30 a E90 v případě požáru – to je klíčové ve veřejných budovách a objektech s vyššími požadavky na požární bezpečnost. Absence boční a spodní perforace poskytuje dodatečnou ochranu kabelů před vnějšími poškozeními. Vnitřní poloměr oblouku je 150 mm, což zajišťuje plynulé vedení kabelů bez nadměrného napětí.

Klíčové vlastnosti produktu:

• Robustní konstrukce: Vyrobeno z oceli o tloušťce 0,7 mm zajišťuje stabilitu a odolnost proti zatížení.
• Antikorozní ochrana: Galvanické zinkování chrání proti vlivu atmosférických podmínek a korozi.
• Rychlá montáž: Spojení bez použití dalších konektorů urychluje instalační práce.
• Požární bezpečnost: Splňuje požadavky systémů E30 a E90, zajišťuje ochranu v případě požáru.
• Kompatibilita: Určeno pro kabelové žlaby o rozměrech 500x100 mm, snadno se integruje s dalšími prvky systému kabelových tras.
• Plynulý přechod: Vnitřní poloměr 150 mm minimalizuje napětí na kabelech při změně směru trasy.
