Měřič izolačního odporu KEW3125B 250V- 5000V, DAR, PI 105880

Přesná diagnostika izolace v elektrických instalacích

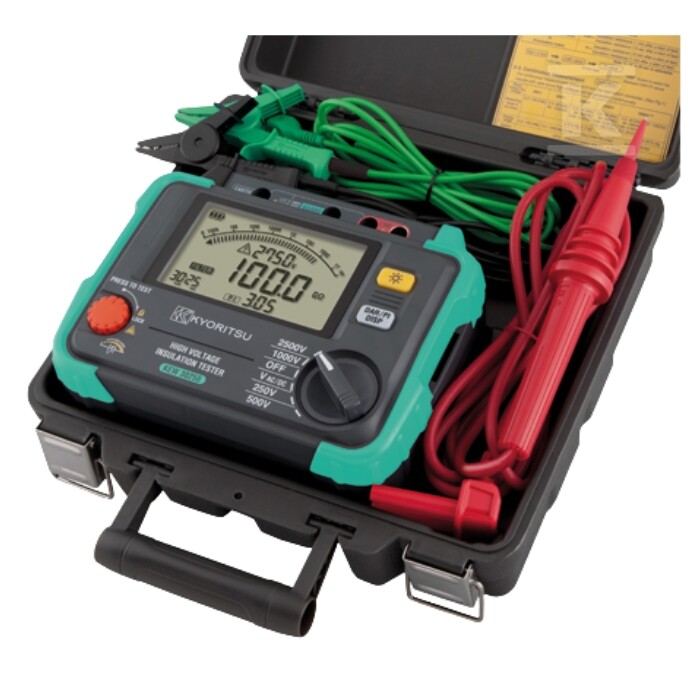

Měřicí přístroj izolačního odporu KEW3125B značky Kyoritsu je profesionální měřicí nástroj určený k hodnocení stavu izolace v elektrických instalacích nízkého a středního napětí. Zařízení umožňuje provádět přijímací a diagnostické měření s využitím pěti testovacích napětí – od 250 V až do 5000 V – což umožňuje přizpůsobit podmínky měření charakteristice zkoumané instalace.

Rozsah měření odporu sahá až do 1 TΩ, přitom svodový proud na úrovni 1,5 mA zajišťuje dostatečnou sílu k průrazu parazitními povrchovými svodovými proudy během testu. Výrobce doporučuje kalibraci zařízení v 12měsíčním cyklu, což je důležitá informace pro metrologické služby a osoby zodpovědné za provozní údržbu.

Ukazatele PI a DAR – hodnocení stavu izolace bez interpretace surových výsledků

Jednou z klíčových funkcí KEW3125B je automatické vypočítávání a zobrazování ukazatele PI (Polarization Index – poměr odporu po 10 minutách k odporu po 1 minutě) a ukazatele DAR (Dielectric Absorption Ratio – poměr odporu po 60 sekundách k odporu po 30 sekundách). Oba koeficienty jsou prezentovány na pomocném displeji bez nutnosti ručního zastavování stopky nebo pozdějšího přepočítávání výsledků – což výrazně zrychluje proceduru hodnocení stavu izolace transformátorů, motorů a kabelů.

Ukazatel PI umožňuje detekovat vlhkost a nečistoty v izolaci. Hodnota PI nad 4 svědčí o velmi dobrém stavu izolace; výsledek mezi 2 a 4 je u nového zařízení přijatelný; hodnota pod 2 může znamenat problém vyžadující zásah. Ukazatel DAR naopak poskytuje rychlejší orientaci – výsledek nad 1,6 při měření trvajícím pouhou minutu umožňuje předběžně zhodnotit kvalitu izolace bez nutnosti dlouhodobého testu.

Kromě měření izolačního odporu zařízení měří také stejnosměrné a střídavé napětí v rozsahu 30-600 V, což umožňuje ověřit přítomnost parazitního napětí před zahájením testu izolace.

Užitečné funkce a odolnost vůči terénním podmínkám

Měřicí přístroj je vybaven filtrem proti rušení, který stabilizuje odczyty i v prostředích s vysokým elektromagnetickým rušením – typickým pro rozvaděče a průmyslové provozy. Funkce automatického vybití obvodu se současným monitorováním napětí během vybíjení eliminuje riziko úrazu elektrickým proudem po skončení vysokonapěťového testu.

Znamenitou jsou nové krokodýlky součástí standardní dodávky (rovná koncovka KEW8254), navržené pro spolehlivý kontakt s vodiči a svorkami. Volitelně je k dispozici fázový kabel o délce 15 m (KEW7253) s izolovaným krokodýlkem, užitečný při měření rozsáhlých kablových tras nebo stanicových transformátorů.

Zařízení signalizuje:

• obvod zůstávající pod napětím,
• překročení měřicího rozsahu,
• vybití baterie.

Při zatížení 100 MΩ a testovacím napětí 5000 V dosahuje doba provozu na baterii přibližně 25 hodin. Velký podsvícený LCD displej zajišťuje čitelnost výsledků jak v jasně osvětlených technických místnostech, tak v temnějších rozvaděčích. Celý set je dodáván v tvrdém transportním kufru.

Bezpečnost a normy

KEW3125B splňuje požadavky normy ČSN-EN61010-1,-2,-30 v klasifikaci CAT III 600 V / CAT IV 300 V při stupni znečištění 2, což potvrzuje jeho vhodnost pro měření v budovových instalacích a při napájení koncových zařízení. Měřicí kabely jsou v souladu s normou PN-EN61010-031.

Měřicí tolerance uvedené výrobcem platí při teplotě 23 ± 5 °C a relativní vlhkosti pod 85 % – je třeba mít toto na paměti při plánování měření v podmínkách odlišných od laboratorních.
