Měřič izolačního odporu KEW3131A analogový, 250V-1000V 104863

Měření izolačního odporu a spojitosti v terénu

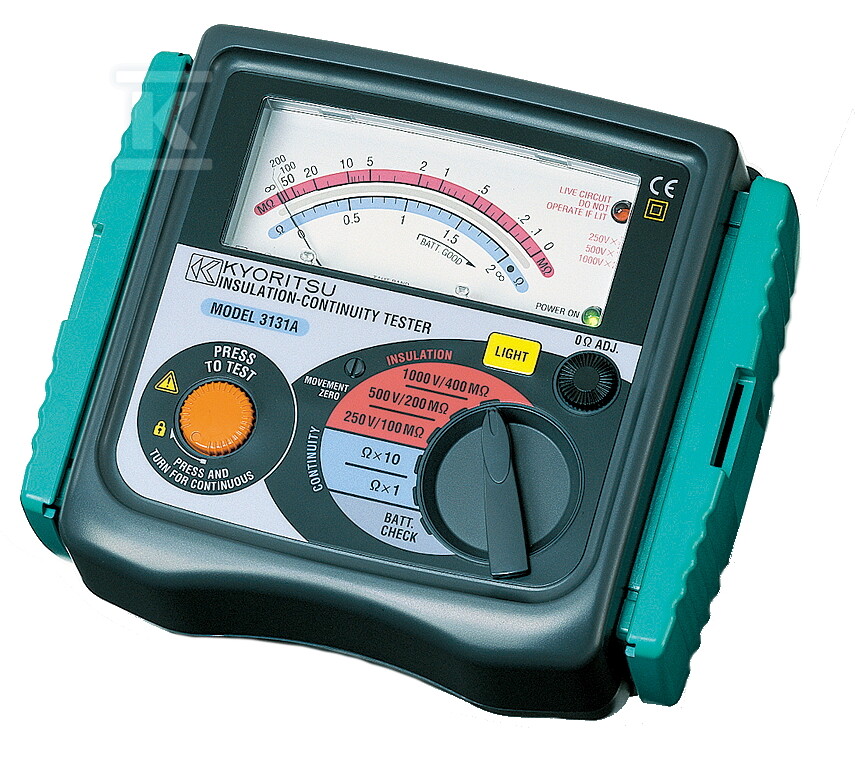

KEW3131A je analogový měřicí přístroj určený pro kontrolní a periodická měření v nízkonapěťových elektrických instalacích. Zařízení umožňuje testování izolace při třech zkušebních napětích - 250V, 500V a 1000V - což umožňuje zvolit odpovídající hodnotu pro daný typ zkoumané instalace. Měřicí rozsahy činí odpovídajícím způsobem do 100MΩ, 200MΩ a 400MΩ, přičemž střed stupnice připadá na 1MΩ / 2MΩ / 4MΩ. Měřicí proud je přibližně 1mA DC při jmenovém napětí +20% / -0%, což zajišťuje spolehlivé výsledky i u delších vodičů.

Kromě měření izolace přístroj kontroluje také spojitost obvodů do 20Ω (rozsah zaručené přesnosti ±5%). Tato funkce je chráněna dedikovanou pojistkou F500mA/600V. Důležitou vlastností je možnost kompenzace (nulování) odporu měřicích vodičů přímo z předního panelu - to eliminuje chybu způsobenou odporem samotných vodičů.

Signalizace a uživatelské funkce

Zařízení je vybaveno světelnou a zvukovou signalizací přítomnosti napětí v měřeném obvodu - před zahájením testu má uživatel jistotu, že obvod je odpojen od napájení. Tlačítko PRESS TO TEST lze zajistit v stisknuté poloze, což umožňuje provádět nepřetržitá měření bez nutnosti držet tlačítko - užitečné při sérii měření nebo při práci na těžko dostupných místech.

Podsvícení stupnice usnadňuje odečtení výsledků v málo osvětlených místech. LED indikátor informuje o stavu baterie před zahájením práce. Po uvolnění tlačítka TEST zařízení automaticky vybije kapacitu zkoumaného obvodu - není nutné po měření ručně zkratovat svorky.

Normy a pracovní podmínky

Měřicí přístroj splňuje požadavky norem:

• PN-EN61010-1 - bezpečnost měřicích přístrojů (CAT III 300V, stupeň znečištění 2)
• PN-EN61010-2-031 - požadavky pro ruční měřicí sondy
• PN-EN61557-1/2/4 - přístroje pro zkoušení elektrických instalací
• PN-EN60529 - stupeň krytí pouzdra IP54
• PN-EN61326-1 - elektromagnetická kompatibilita

Dielektrická pevnost izolace je 3700V AC po dobu 1 minuty. Zařízení váží přibližně 860g a má rozměry 186 × 89 × 167 mm, což zajišťuje pohodlné držení jednou rukou během práce v terénu.

Standardní příslušenství

Součástí balení jsou měřicí kabely zakončené sondami (model 7122), pouzdro na kabely, ramenní popruh usnadňující nošení během inspekcí rozvaděčů nebo stavenišť a návod k obsluze. Napájení tvoří šest baterií LR06 (AA) 1,5V - typický článek snadno vyměnitelný v terénu.
