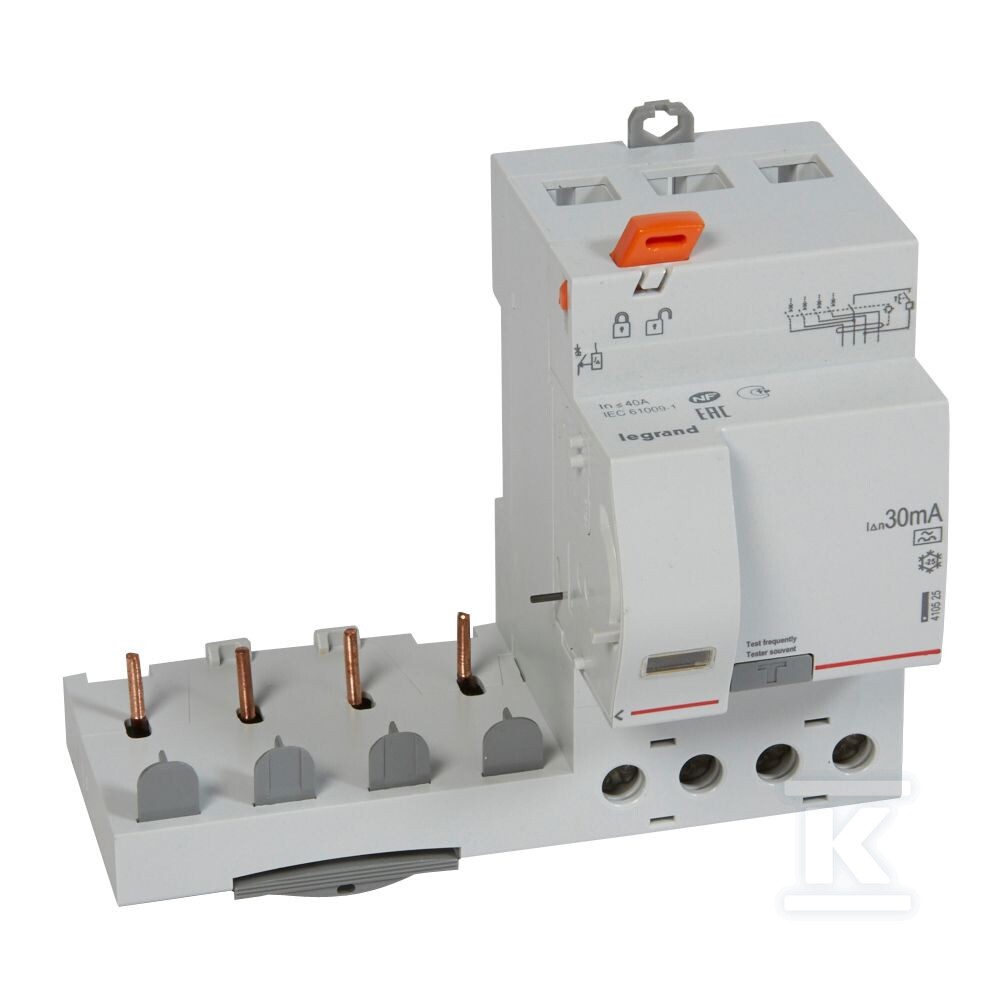

Rozdílový proudový spínač PR 304 4P 40 A 30 mA typu A řady DX3 410525

Bezpečnost a ochrana vaší elektrické instalace

Blokový jistič rozdílového proudu PR 304 4P 40A 30mA typu A řady DX3 je klíčový prvek zajišťující bezpečnost používání v každém elektrickém obvodu. Toto zařízení účinně chrání před úrazem elektrickým proudem a zároveň ochraňuje instalaci před následky zemních zkratů, čímž minimalizuje riziko požáru. Je to zvláště důležité v místnostech s vysokou vlhkostí, jako jsou koupelny či kuchyně, ale také v pracovních prostorách a budovách veřejné užitnosti.

Funkčnost a použití

Rozdílový jistič PR 304 je určen pro ochranu obvodů s jmenovitým proudem 40 A. Citlivost na útěkový proud 30 mA zajišťuje rychlou reakci při poruše izolace – okamžitě odpojí přívod proudu a předchází nebezpečí pro uživatele. Čtyřpólová konstrukce umožňuje ochranu celého obvodu, včetně nulového vodiče. Typ A znamená, že jistič je schopen detekovat střídavé útěkové proudy s přímou složkou i impulzní proudy – což je důležité při napájení moderních elektronických zařízení. Montáž probíhá na DIN lištu, což usnadňuje integraci do stávající elektrické instalace.

Klíčové vlastnosti a výhody

• Vysoká spolehlivost: Vyrobeno z kvalitních materiálů, zaručuje dlouhodobé a bezporuchové fungování.
• Rychlá reakce: Citlivost 30 mA zajišťuje okamžité vypnutí obvodu při detekci útěkového proudu.
• Univerzální použití: Ideální pro ochranu různých obvodů – od zásuvek po osvětlení.
• Jednoduchá montáž: Montáž na DIN lištu zjednodušuje a urychluje instalaci.
• Mechanická blokáda: Zabraňuje náhodnému zapnutí jističe po jeho vypnutí – zvyšuje bezpečnost při servisních pracích.
• Široký rozsah provozních teplot: Možnost provozu v rozsahu od -25 °C do 70 °C zajišťuje vhodnost pro různé environmentální podmínky.
• Kompatibilní s různými průřezy vodičů: Podporuje jednovidové vodiče o průřezu 1,5 mm² až 35 mm² a vícežilové vodiče o průřezu 1,5 mm² až 25 mm².

Technické parametry v praxi

Jistič PR 304 má jmenovité napětí 250–440 V a izolační napětí Ui 500 V, což zajišťuje kompatibilitu s většinou elektrických instalací. Jmenovité impulzní přetížení Uimp dosahuje až 4 kV, což svědčí o vysoké odolnosti proti přepětím. Neexistuje možnost regulace rozdílového proudu – zařízení je připraveno k okamžitému použití po instalaci, bez potřeby dalších nastavení. Krytí IP20 znamená ochranu před dotykem prstem a pevnými předměty většími než 12,5 mm – což je dostatečné pro většinu vnitřních aplikací. Šířka zařízení 4 moduly umožňuje efektivní využití prostoru v rozváděči.
