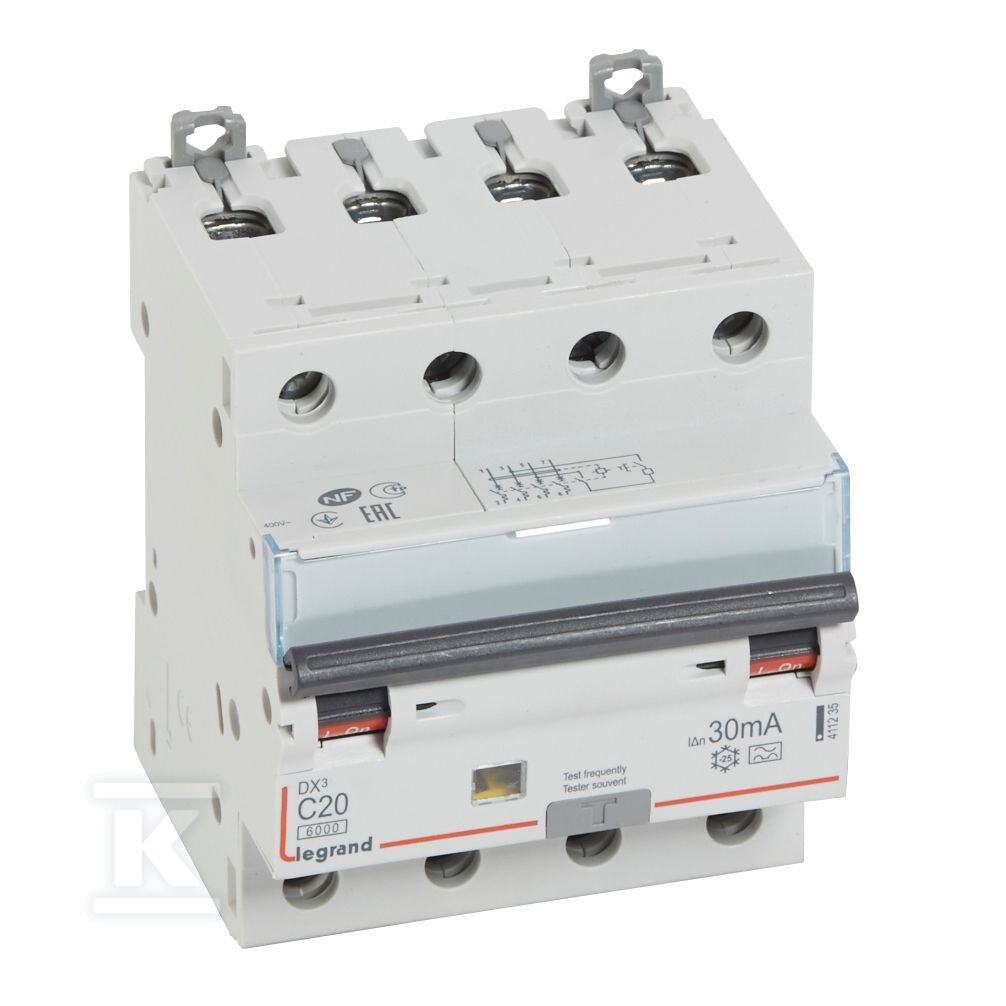

Rozdílový proudový spínač P 314 4P C 20 A 30 mA typu A řady DX3 411235

Bezpečnost a ochrana elektrické instalace

Rozvodný vypínač diferenciální nadproudový P 314 4P C 20 A 30 mA typu A řady DX³ je spolehlivé zařízení, které kombinuje funkce nadproudového a diferenciálního vypínače. Zajišťuje komplexní ochranu elektrických obvodů před důsledky přetížení, zkratů a úrazů elektrickým proudem. Je klíčovým prvkem každé moderní instalace, který zaručuje bezpečnost používání a minimalizuje riziko poruch.

Funkčnost a použití

Zařízení je určeno pro ochranu čtyřpólových obvodů s jmenovitým napětím 400 V a jmenovitým proudem 20 A. Charakteristika C zajišťuje zpožděné vypnutí při krátkodobých přetíženích, což je zvláště důležité pro zařízení s indukčními motory nebo jinými zátěžemi s vysokým spouštěcím proudem. Citlivost typu A umožňuje detekci jak střídavých sinusových proudů, tak pulzujících stejnosměrných, což zvyšuje účinnost ochrany před nebezpečnými útěkovými proudy.

Tento vypínač se používá v domácích, komerčních i průmyslových instalacích. Ideálně se hodí všude tam, kde je vyžadována vysoká spolehlivost a účinná ochrana osob i elektrického zařízení. Navíc možnost současného odpojení neutrálního vodiče zvyšuje bezpečnost při výskytu zemního zkratu.

Konstrukce a charakteristické vlastnosti

Vypínač P 314 DX³ se vyznačuje kompaktní konstrukcí – zabírá 4 moduly šířky na lištu TH35. Je vybaven mechanickou blokádou, která znemožňuje náhodné zapnutí po vypnutí způsobeném zkratem nebo přetížením. Tlačítko testu umožňuje pravidelnou kontrolu správného fungování diferenciálního mechanismu, což je doporučeno pro zajištění nepřetržité funkčnosti zařízení. Jmenovitá schopnost vypínání zkratového proudu činí až 6 kA (dle normy EN 61009-1) nebo 10 kA (dle normy IEC 60947-2), což zaručuje účinné odpojení obvodu při výskytu závažné poruchy. Zařízení má stupeň ochrany IP20, který zajišťuje ochranu před dotykem prsty a pevnými tělesy o průměru více než 12,5 mm. Možnost vybavení doplňkovými příslušenstvím řady DX³, jako jsou pomocné kontakty nebo spouštěče, umožňuje přizpůsobení funkčnosti vypínače specifickým potřebám instalace.
