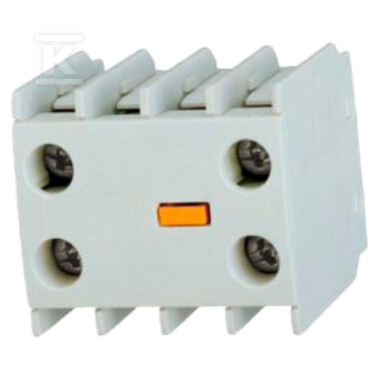

přední pomocné styky pro minizpínače 1xNO 1xNC AU-2M 1a1b AU-2M 1A1B

Konstrukce a kompatibilita

Zařízení bylo navrženo speciálně pro montáž do čela stykáčů řady LS GMC a GMD. Vývody jsou provedeny ve formě robustních šroubových svorek, které zajišťují spolehlivé připojení vodičů různých průřezů. Toto řešení eliminuje potřebu používat další prostřední prvky nebo adaptéry.

Kompaktní konstrukce umožňuje montáž v omezeném prostoru rozvaděčů a ovládacích skříní. Kontakty jsou vyrobeny z materiálů odolných vůči elektrickému opotřebení, což se promítá do dlouhodobého a spolehlivého provozu v průmyslových podmínkách.

Praktické využití

Pomocné styky AU-2M 1A1B představují praktický doplněk ke stykáčům LS, který umožňuje rozšířit funkčnost základních ovládacích zařízení. Kombinace jednoho normálně otevřeného (NO) kontaktu a jednoho normálně uzavřeného (NC) kontaktu umožňuje realizovat různé signální a ovládací funkce v instalacích automatizace.

Styk NO (normálně otevřený) se ideálně hodí pro obvody signalizace stavu zapnutí – aktivuje se, když je stykáč aktivní. Naopak styk NC (normálně uzavřený) může sloužit k monitorování stavu vypnutí nebo jako prvek bezpečnostní blokace. Tato kombinace umožňuje vytvářet jednoduché logické ovládací obvody bez nutnosti používat další relé.

Řešení nachází uplatnění v automatizaci budov, ovládání osvětlení, systémech ventilace a malých průmyslových instalacích. Je obzvláště užitečné tam, kde je vyžadována zpětná vazba o stavu provozu hlavního zařízení.

Montáž a eksploatace

Instalace probíhá vložením modulu do určeného místa na čelní straně stykáče a jeho mechanickým zajištěním. Šroubové svorky umožňují připojení vodičů bez použití specializovaného nářadí. Je vyžadováno pouze vhodné utahování přítlačných šroubů plochým nebo nářadím typu ořech.

Modul si zachovává své elektrické parametry v širokém rozsahu pracovních teplot typických pro elektrické rozvaděče. Konstrukce zajišťuje stabilitu spojů i při výskytu mechanických vibrací během provozu hlavního zařízení.

Provozní parametry a bezpečnost

Každý ze styků může pracovat při zatížení charakteristickém pro aplikační signalizace a ovládání malého výkonu. Modul si zachovává plnou funkčnost po tisících spínacích cyklů typických pro aplikace v automatizaci budov. Izolace mezi kontakty a tělesem zajišťuje bezpečnou práci v jednofázových instalacích.

Rozměry modulu jsou optimalizovány pro husté uspořádání prvků v modulárních rozvaděčích, což umožňuje maximální využití dostupné montážní plochy.
