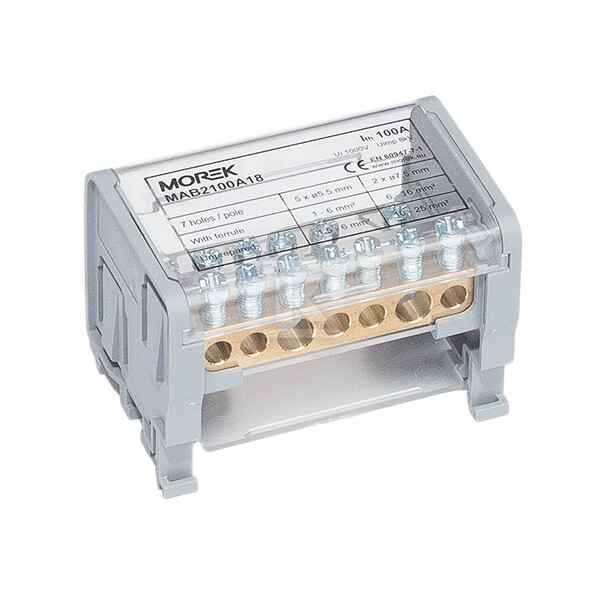

Rozdělovací blok Moblock 2P 1000V 100A-7 2x25 + 5x6mm² MAB2100A18

Distribuční blok Moblock 2P pro nízkonapěťové rozvaděče

Distribuční blok Moblock 2P je pokročilé zařízení pro bezpečné a efektivní řízení vodičů v nízkonapěťových rozvaděčích a řídicích rozváděčích. Dvoupólová konstrukce umožňuje současné řízení dvou proudových okruhů při maximálním jmenovitém proudu 100 A a napětí 1000V AC/DC.

Konstrukce a materiály zajišťující spolehlivost

Zařízení je vybaveno 7 svorkami pro každý pól, včetně 2 hlavních vstupních svorek s průřezem až 25 mm² a 5 výstupních svorek s průřezem až 6 mm². Tato konfigurace umožňuje přivádět hlavní napájení s vysokým proudem a bezpečně jej rozdělit na menší pomocné obvody.

Vodivé části jsou vyrobeny z mosazi, která zajišťuje vynikající elektrickou vodivost a přirozenou odolnost proti korozi. Svorkové šrouby ze pozinkované oceli zaručují trvanlivost spojů a stabilní tlak na vodiče. Pouzdro je vyrobeno ze samozhasínacího plastu třídy UL 94 V-0, což zvyšuje úroveň protipožární bezpečnosti.

Bezpečnost používání a kontrola stavu instalace

Průhledný plastový kryt umožňuje vizuální kontrolu stavu spojů bez nutnosti demontáže ochranných prvků, což výrazně usnadňuje provozní revize. Každá sběrnice je odizolována od ostatních pomocí izolačních bariér, což minimalizuje riziko fázových zkratů.

Blok splňuje požadavky normy IEC 60947-7-1 pro svorkovnice pro měděné vodiče a má certifikaci CE potvrzující shodu s direktivami EU. Zkratová odolnost je 6 kA po dobu 1 sekundy a špičkový zkratový proud dosahuje 20 kA.

Univerzálnost montáže a kompatibilita

Konstrukce umožňuje montáž jak na standardní DIN lištu TH35, tak přímo na montážní desku pomocí šroubů, což zajišťuje flexibilitu návrhu při různých konfiguracích rozváděčů. Svorkovnice jsou demontovatelné – lze je snadno vyjmout ze zámků, což usnadňuje montáž vodičů nacházejících se v hlubších vrstvách instalace.

Svorky podporují jak tuhé vodiče (jednovodičové i vícevodičové), tak ohebné vodiče s dutinkovými koncovkami v rozsahu průřezů 1,5-25 mm². Blok je vybaven PE (uzemňovací) a N (neutrální) lištami, což umožňuje plné rozdělení všech instalačních žil.

Kompaktní rozměry (49×52×72 mm) optimalizují využití prostoru uvnitř řídicí skříně a robustní konstrukce zaručuje dlouhodobý provoz v náročných průmyslových prostředích.
