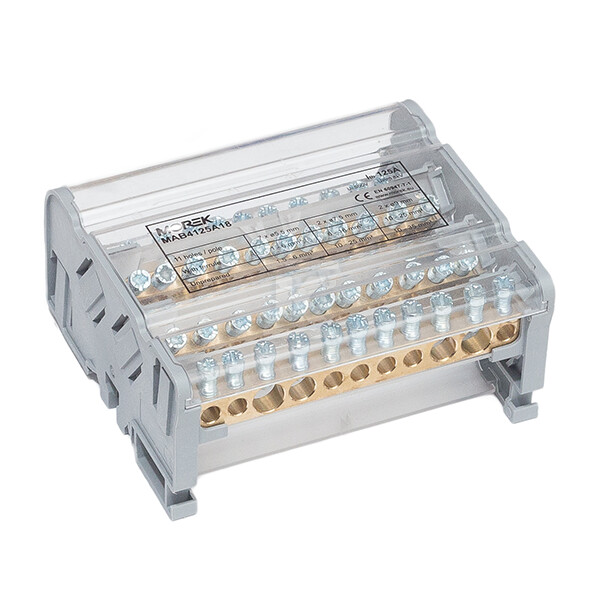

Rozdělovací blok Moblock 4P 125A-11 2x35 + 2x25 + 7x6mm² MAB4125A18

Kompaktní čtyřpolový distribuční blok do rozvaděčů

Distribuční blok Moblock 4P je kompaktní a efektivní zařízení pro bezpečný rozvod energie v rozvaděčích nízkého napětí a ovládacích skříních. Navržený pro průmyslové, komerční a rezidenční aplikace nabízí spolehlivá spojení při zachování nejvyšších bezpečnostních standardů.

Konstrukce a materiály zajišťující odolnost

Tělo bloku je vyrobeno z vysoce kvalitního polyamidu PA66 a polykarbonátu, což zaručuje mechanickou a tepelnou odolnost. Vodivé části jsou vyrobeny z mosazi – materiálu s vysokou elektrickou vodivostí a přirozenou odolností proti korozi. Přítlačné šrouby z pozinkované oceli zajišťují trvalá spojení vodičů po mnoho let provozu.

Průhledné plastové kryty chrání před náhodným kontaktem s prvky pod napětím a umožňují vizuální kontrolu stavu spojů. Izolační bariéry mezi sběrnicemi minimalizují riziko zkratů a zvyšují bezpečnost celé instalace.

Provozní parametry a možnosti připojení

Čtyřpolová konstrukce zvládá nominální proud až 125A při napětí 500V AC/DC. Každý pól je vybaven 11 svorkami, což umožňuje flexibilní rozvod energie do mnoha pomocných obvodů.

Konfigurace připojení zahrnuje:

• 2 hlavní vstupy s průřezem 10-35 mm²
• 2 výstupy střední výkonnosti s průřezem 10-25 mm²
• 7 pomocných výstupů s průřezem 1,5-6 mm²

Blok podporuje tuhé vodiče (jednovodičové i vícevodičové) i pružné vodiče s dutinkami v rozsahu 1,5-35 mm². Díky demontovatelným svorkovnicím je montáž vodičů v hlubších vrstvách instalace výrazně snazší.

Bezpečnost a certifikace

Zařízení splňuje požadavky norem EN 60947-1 a EN 60947-7-5, čímž zajišťuje plnou shodu s evropskými bezpečnostními standardy. Zkratová odolnost je 4,2 kA po dobu 1 sekundy a špičkový nárazový proud dosahuje hodnoty 19 kA.

Izolační materiály mají třídu hořlavosti UL94 V0, což znamená samozhasínací vlastnosti při kontaktu s plamenem. Úderné napětí je 8 kV, což chrání instalaci před atmosférickými přepětými.

Montáž a univerzálnost použití

Blok lze montovat na standardní DIN lišty nebo přímo na montážní desky pomocí šroubů. Kompaktní rozměry (97×108×52 mm) umožňují šetřit místo v rozvaděči při zachování plné funkčnosti.

Vybavení lištami PE (ochranná) a N (neutrální) umožňuje komplexní správu všech typů vodičů v instalaci. Moment utahování šroubů je 2,5 Nm, což zajišťuje optimální přítlak vodičů bez rizika jejich poškození.
