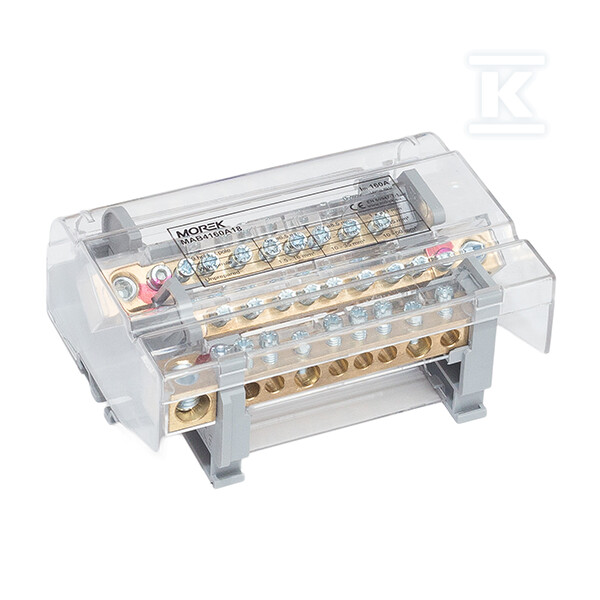

Rozdělovací blok Moblock 4P 160A-9 1x50 + 2x35 + 6x16mm² MAB4160A18

Čtyřpólový rozdělovací blok do 160 A s 9 svorkami na pól

Rozdělovací blok Moblock 4P 160A-9 je pokročilé zařízení pro bezpečné a efektivní řízení kabeláže v nízkonapěťových rozváděčích a ovládacích skříních. Čtyřpólová konstrukce umožňuje přesné rozdělení napájení ve třífázových aplikacích, kde je klíčové zajistit stabilní spojení při zatíženích až do 160 A.

Konstrukce a materiály zajišťující spolehlivost

Vodivé části jsou vyrobeny z mosazi – materiálu s vysokou elektrickou vodivostí a přirozenou odolností vůči korozi. Svorkové šrouby z pozinkované oceli zaručují dlouhodobou mechanickou pevnost spojů i po mnoho let provozu. Každá sběrnice je od ostatních izolována pomocí izolačních bariér, což minimalizuje riziko meziobvodových zkratů a zvyšuje celkovou bezpečnost instalace.

Posílený kryt z plastu třídy UL94 V-0 poskytuje dodatečnou mechanickou ochranu a bezpečnost při používání. Materiál je samogasič, což zvyšuje úroveň protipožární ochrany v rozváděči.

Bezpečnost a kontrola spojů

Průhledné kryty z plastu chrání před náhodným dotykem s částmi pod napětím a zároveň umožňují vizuální kontrolu stavu všech spojů. Tato konstrukce výrazně usnadňuje pravidelné prohlídky a rychlé odhalení případných problémů v instalaci.

Hlavní přívodní svorka pro kabel o průřezu až 50 mm² je realizována pomocí imbusového šroubu, což zajišťuje pevné a spolehlivé mechanické i elektrické spojení i při vysokých provozních proudech.

Provozní parametry a kompatibilita

Model MAB4160A18 pracuje při jmenovitém napětí až 1000 V AC/DC, což z něj činí univerzální řešení pro různé nízkonapěťové aplikace. Zkratová odolnost činí 6 kA po dobu 1 sekundy a špičkový zkratový proud dosahuje hodnoty 28 kA – parametry potvrzené testy výrobce.

Devět svorkových pozic na každý pól umožňuje flexibilní konfiguraci spojů: jeden hlavní vstupní kabel (10–50 mm²), šest výstupních kabelů o průřezu 1,5–16 mm² a dva kabely s větším průřezem (10–35 mm²). Toto rozložení zaručuje optimální rozdělení zatížení mezi jednotlivé spotřebiče.

Montáž a všestrannost použití

Blok lze snadno namontovat na standardní DIN lišty TS35 nebo na montážní desky pomocí šroubů – praktická konstrukce umožňuje rychlou montáž i na těžko přístupných místech rozváděče. Svorkové lišty jsou demontovatelné, což umožňuje jejich snadné vyjmutí z úchytů a usnadňuje vedení kabelů umístěných v hlubších vrstvách instalace.

Přítomnost samostatné ochranné sběrnice PE a nulové sběrnice N zjednodušuje vedení instalace a zajišťuje plnou kompatibilitu se standardními systémy uzemnění budov.

Normativní shoda a certifikáty

Zařízení splňuje požadavky norem EN60947-7-1 týkajících se rozdělovacích bloků pro měděné vodiče a je vybaveno certifikátem CE potvrzujícím shodu s směrnicemi Evropské unie. Produkt je rovněž v souladu s požadavky RoHS – neobsahuje látky škodlivé životnímu prostředí.

Certifikát CE umožňuje legální prodej produktu ve všech zemích Evropské unie a splnění norem EN60947-7-1 zaručuje bezpečnou funkci zařízení v elektroenergetických systémech.
