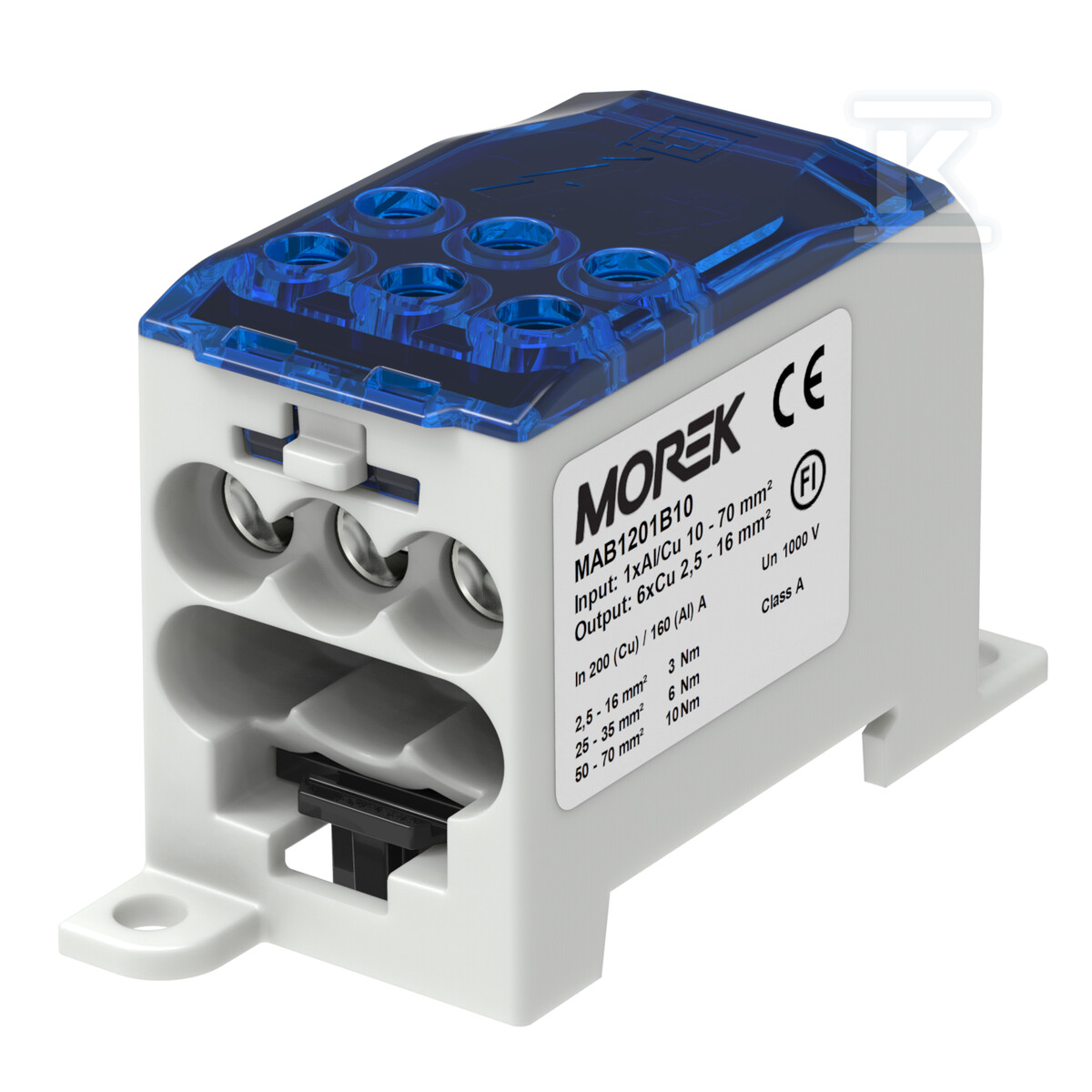

Rozdělovací svorkovnice OJL200A modrá vst. 1xAl/Cu70 výst. 6xCu 16mm² 1000VAC/DC MAB1201B10

Univerzální řešení pro rozdělování vodičů v elektrických instalacích

Rozdělovací blok OJL200A je profesionální zařízení navržené pro bezpečné a efektivní rozdělení jednoho silného vodiče o průřezu až 70 mm² na šest menších vodičů o průřezu 2,5-16 mm². Díky kompatibilitě s hliníkovými a měděnými vodiči a vysokým technickým parametrům se osvědčuje v nejrůznějších instalačních aplikacích.

Konstrukce a technické parametry

Zařízení pracuje při jmenovitém napětí 1000V AC/DC, zvládá proud 200A pro měděné vodiče a 160A pro hliníkové. Kompaktní konstrukce o rozměrech 46×75,8×32,4 mm se vejde do standardních rozvaděčů a jednotlivý pól zajišťuje jednoduchou konfiguraci instalace.

Svorkovnice vyrobené z pocínovaného hliníku zaručují trvalá spojení odolná vůči atmosférickým vlivům. Šroubový systém spojení umožňuje jisté utahování vodičů pomocí imbusového klíče.

Použití a kompatibilita

Blok OJL200A nachází uplatnění ve rozvaděčích, rozvaděčích a všude tam, kde je nutné bezpečně rozdělit výkon z jednoho zdroje do několika obvodů. Je obzvláště užitečný v průmyslových a komerčních instalacích a v bytových budovách při modernizaci nebo rozšiřování stávajících elektrických systémů.

Materiálová univerzálnost umožňuje použití jak s novými měděnými instalacemi, tak se stávajícími hliníkovými bez nutnosti výměny kabeláže.

Montáž a bezpečnost

Instalace může být provedena na standardní DIN lištu nebo přímo na pevnou plochu pomocí šroubů, což poskytuje flexibilitu při výběru místa montáže. Izolační kryt proti dotyku zajišťuje bezpečnost používání.

Model splňuje požadavky třídy A a normy EN 61238-1 a EN 60947-7-1.

Praktické výhody

Kompaktní konstrukce při zachování vysokých pracovních parametrů umožňuje úsporu místa v rozvaděčích. Snadná montáž a demontáž usnadňují servisování a budoucí modifikace instalace.

Univerzální charakter zařízení eliminuje potřebu používat různé typy bloků pro různé materiály vodičů, což zjednodušuje logistiku a skladování instalačních prvků.
