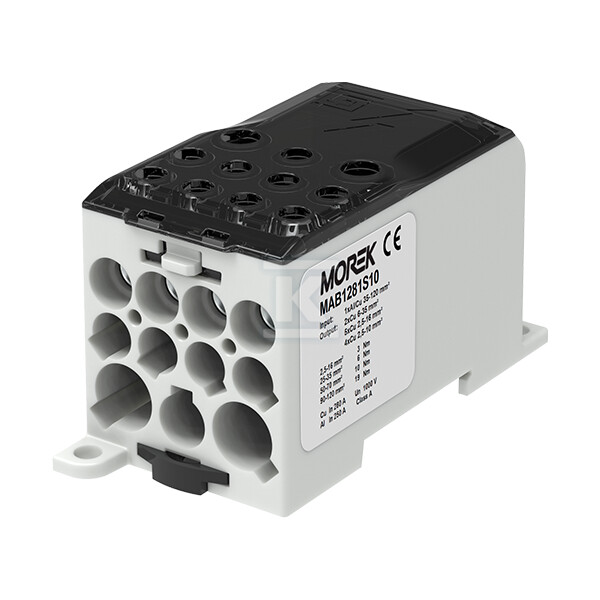

Rozdělovací svorkovnice OJL280A černá vstup 1xAl/Cu120 výstup 2x35/5x16/ 4x10mm² 1000VAC/DC MAB1281S10

Univerzální řešení pro rozvod výkonu v elektrických instalacích

Rozdělovací blok OJL280A je profesionální zařízení pro bezpečné a efektivní rozdělování vodičů většího průřezu na několik menších větví. Navržen pro provoz v náročných průmyslových a komerčních podmínkách, nabízí spolehlivé spojení při zachování nejvyšších bezpečnostních standardů.

Konstrukce a materiály zajišťující odolnost

Kryt bloku je vyroben z pozinkovaného hliníku, což zaručuje vynikající odolnost vůči povětrnostním vlivům a dlouhou životnost i v náročných provozních prostředích. Izolační prvky jsou vyrobeny z vysoce kvalitního polyamidu PA66, který zajišťuje účinnou ochranu před dotykem a dielektrickou stabilitu v celém rozsahu provozních teplot.

Kompaktní konstrukce o rozměrech 44,4 × 97 × 51 mm umožňuje optimální využití prostoru v rozvaděčích a elektrických rozvodnách. Hmotnost zařízení je přibližně 178 gramů, což usnadňuje montáž bez nadměrného zatěžování konstrukce.

Provozní parametry a možnosti připojení

Zařízení pracuje při jmenovitém napětí do 1000 V AC/DC, s proudem 280 A pro měděné vodiče a 250 A pro hliníkové. Maximální provozní teplota je 80 °C a stupeň krytí IP20 zajišťuje základní izolaci před dotykem.

Blok nabízí univerzální vstup pro vodiče Al/Cu o průřezu od 35 do 120 mm², což umožňuje připojení hlavního napájení jak měděnými, tak hliníkovými vodiči. Celkem je k dispozici 12 připojovacích bodů: jeden hlavní vstup a jedenáct výstupů s různou kapacitou – 2 výstupy pro vodiče 6–35 mm², 5 výstupů pro vodiče 2,5–16 mm² a 4 výstupy pro vodiče 2,5–10 mm².

Montáž a instalační flexibilita

Blok lze montovat na standardní DIN lištu nebo pomocí šroubů na pevnou plochu. Šrouby se utahují imbusovým klíčem, což zajišťuje pevné spojení bez rizika uvolnění během provozu.

Modely s označením AF a AFS jsou speciálně navrženy pro připojení flexibilních sběrnic MOFLEX o rozměrech 10×25 mm nebo několika sběrnic 1×25 mm, což umožňuje vytvářet složité instalační konfigurace s plnou stabilitou spojení.

Shoda s normami a bezpečnostní certifikace

Rozdělovací blok OJL280A splňuje požadavky evropských norem EN 60947-7-1:2009 a EN 61238-1:2003 a disponuje certifikací třídy A, která zaručuje nejvyšší úroveň bezpečnosti použití. Produkt je určen pro použití v nízkonapěťových a středněnapěťových instalacích a zajišťuje spolehlivý provoz po dlouhá léta provozu.
