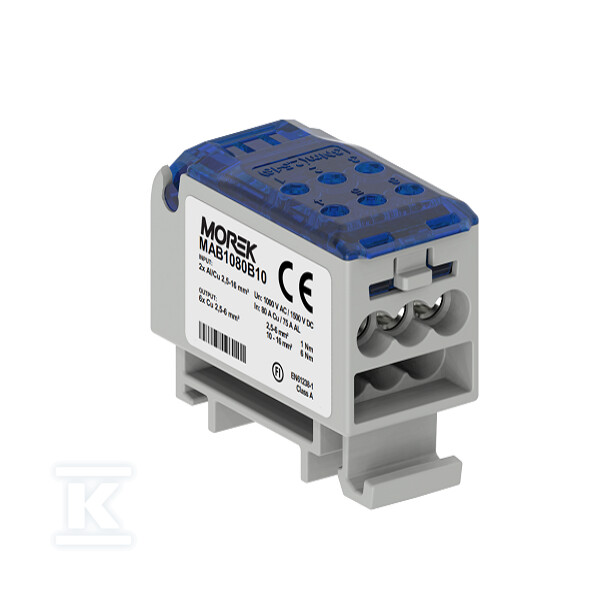

Rozdělovací svorkovnice OJL80A modrá AL/CU v：2x 2,5–16 mm vý：6x 2,5–6 mm, 1000VAC/1500VDC MAB1080B10

Rozdělovací svorka OJL80A pro rozdělování elektrických vodičů

Rozdělovací svorka OJL80A je pokročilé zařízení pro bezpečné a efektivní rozdělování vodičů s větším průřezem na několik menších spojů. Navržena speciálně pro náročné elektrické instalace, nabízí spolehlivé pracovní parametry při napětích až 1000VAC a 1500VDC, což z ní činí ideální řešení jak pro standardní AC obvody, tak pro fotovoltaické DC systémy.

Konstrukce a materiály zajišťující odolnost

Zařízení se vyznačuje robustní konstrukcí s terminály vyrobenými z pocínovaného hliníku, což zaručuje vynikající odolnost vůči atmosférickým vlivům a dlouhou životnost v náročných provozních podmínkách.

Svorka podporuje univerzální vstupní připojení: dva vodiče s průřezem 2,5-16 mm² (hliník nebo měď) a šest výstupů pro měděné vodiče s průřezem 2,5-6 mm². Šroubové spoje zajišťují maximální jistotu kontaktu a eliminují riziko uvolnění vodičů během provozu.

Pracovní parametry a bezpečnost

Model OJL80A pracuje s nominálním proudem 80A pro měděné vodiče (75A pro hliník) při maximální pracovní teplotě +80°C. Moment utahování činí 1 Nm pro vodiče s průřezem 2,5-6 mm² a 6 Nm pro větší vodiče 2,5-16 mm².

Zařízení splňuje požadavky bezpečnostní třídy A a norem EN 61238-1 a EN 60947-7-1, čímž zaručuje nejvyšší úroveň bezpečnosti při používání.

Montáž a instalační kompatibilita

Svorku lze snadno namontovat na standardní DIN lištu nebo na pevnou plochu pomocí šroubů, přičemž pro utahování spojů se používá imbusový klíč č. 2.

Model je dostupný ve třech barvách (modrá, šedá, zelená), což usnadňuje identifikaci v komplikovaných instalacích.

Použití zahrnuje fotovoltaické DC instalace a standardní AC sítě v rezidenčních, komerčních a průmyslových budovách.
