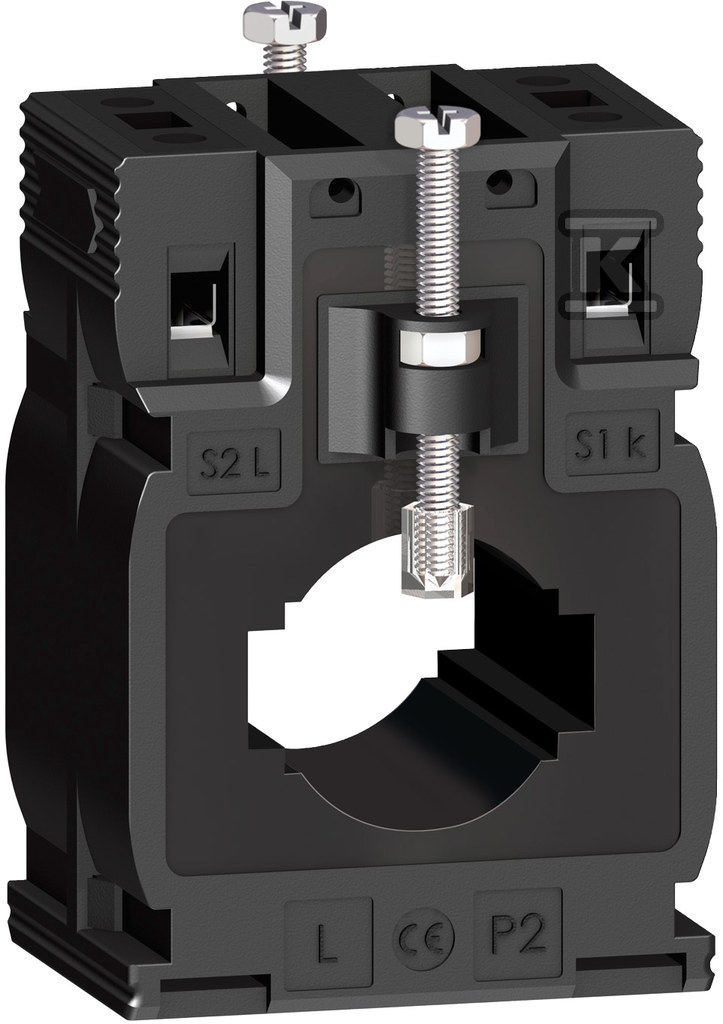

Proudový transformátor PowerLogic DIN 150/5, kabel průměr 27 nebo sběrnice METSECT5MA015

Profesionální proudový transformátor pro energetický monitoring

Proudový transformátor PowerLogic METSECT5MA015 je tropikalizované řešení navržené speciálně pro sběrnice a kabely v energetických systémech. Zařízení umožňuje přesný měření proudu o intenzitě 150 A při zachování standardního sekundárního signálu 5 A, což z něj činí ideální prvek pro systémy monitoringu a správy energie.

Konstrukce a montážní kompatibilita

Robustní průchodová konstrukce umožňuje montáž kabelů o maximální vnější průměru 27 mm, a zároveň zajišťuje kompatibilitu s dvojitými výstupy pro systémy sběrnic o rozměrech 32,5 × 10,5 mm nebo 25,5 × 15,5 mm. Kompaktní vnější rozměry (56 × 80 × 63 mm) a hmotnost přibližně 0,3 kg usnadňují instalaci ve rozvaděčích s omezeným prostorem.

Zařízení nabízí univerzální možnosti montáže – může být instalováno na DIN lištu, montážní desku nebo přímo na sběrnici. Konstrukce předpokládá izolovaný montážní šroub a robustní sekundární připojení ve formě šroubových svorek.

Elektrické parametry a přesnost měření

Transformátor se vyznačuje vysokou třídou přesnosti měření. V konfiguraci třída 0.5 zajišťuje maximální zdánlivý výkon 3 VA, zatímco v konfiguraci třída 1 dosahuje zdánlivého výkonu až 5 VA. Jmenovitý sekundární zdánlivý výkon je 4 VA, což zaručuje stabilní měřicí podmínky i při proměnlivých zátěžích.

Faktor ochrany před přetížením FS 5 chrání zařízení před následky proudových přetížení. Konvenční tepelný proud v volném vzduchu (Ith) činí 9 kA a dynamický proud dosahuje hodnoty 2,5 Ith. Maximální bezpečnostní faktor je stanoven na úrovni 5.

Pracovní podmínky a certifikace

Zařízení bylo přizpůsobeno provozu v náročných environmentálních podmínkách díky tropikalizaci. Rozsah pracovních teplot je od -25°C do +60°C při relativní vlhkosti v rozmezí 0-95%. Třída elektrické izolace je třída B.

Transformátor splňuje požadavky mezinárodních norem VDE 0414 a IEC 61869-2 a disponuje certifikáty shody CE a EAC. Stupeň krytí pouzdra je IP20 a jmenovité izolační napětí (Ui) činí 3 kV. Pracovní napětí nepřekračuje 720 V AC při síťových frekvencích.

Soulad se směrnicemi RoHS a dostupnost environmentálních prohlášení potvrzují závazek výrobce k ekologickým aspektům a udržitelnému rozvoji produktu.
