Rozpojovač INS1600 1600A 4P 31337

Izolační vypínač – spolehlivé odpojení napájení

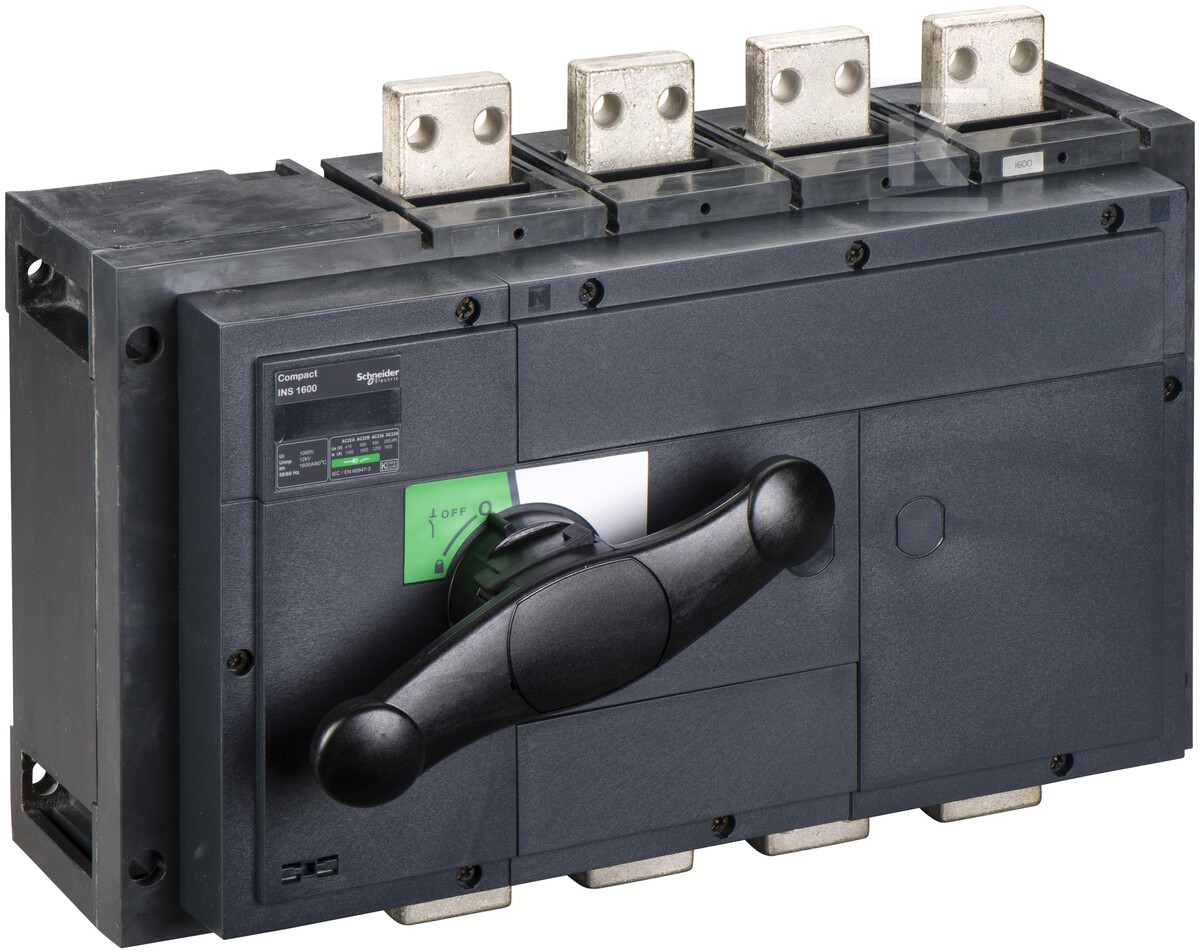

Vypínač INS1600 je robustní a výkonné zařízení určené k bezpečnému odpojování elektrických obvodů. Navržen pro provoz s jmenovitým proudem 1600A, je ideální pro náročné průmyslové a energetické aplikace. Jeho konstrukce, založená na technologii Schneider Electric, zaručuje dlouhodobý a bezporuchový provoz.

Funkčnost a použití

Toto zařízení nachází široké uplatnění jako hlavní vypínač, opravárenský vypínač a také v systémech nouzového vypnutí. Díky možnosti montáže na desku, v rozvodných skříních, čelně centrálně a tabulovým 4-otvorovým, zajišťuje flexibilitu instalace. Vybaven dlouhou otočnou rukojetí, umožňuje pohodlnou a intuitivní obsluhu. Zajišťovací mechanismus zvyšuje bezpečnost používání a zabraňuje náhodnému zapnutí nebo vypnutí obvodu.

Klíčové vlastnosti a výhody

• Vysoká odolnost proti zkratovým proudům: Jmenovitý podmíněný zkratový proud Iq je 100 kA, což zajišťuje účinnou ochranu instalace v případě poruchy.
• Vysoký jmenovitý výkon: Jmenovitý výkon pro AC-23 při napětí 400 V je až 710 kW, což umožňuje obsluhu i těch nejnáročnějších odběrů.
• Univerzálnost montáže: Možnost montáže v různých konfiguracích usnadňuje integraci do stávající elektrické infrastruktury.
• Bezpečnost používání: Zajišťovací mechanismus a vysoký stupeň ochrany (IP40) čelní strany minimalizují riziko úrazu elektrickým proudem a poškození zařízení.
• Odolná konstrukce: Zařízení vyrobené z vysoce kvalitních materiálů zaručuje spolehlivost a dlouhou životnost.
• Přizpůsobeno pro práci v náročných podmínkách: Jmenovité provozní napětí v rozsahu 690…690 V umožňuje jeho využití v různých elektroenergetických systémech.
• Široká škála použití: Ideální jak pro profesionální instalatéry, tak pro koncové uživatele, kteří potřebují spolehlivé řešení pro odpojení napájení.

Technické parametry v praxi

Vypínač INS1600 se vyznačuje jmenovitým trvalým proudem Iu na úrovni 1600 A a odolností proti krátkodobému proudu Icw ve výši 50 kA. Má 4 póly a 4 přepínatelné pomocné kontakty, což zvyšuje jeho funkčnost a možnosti konfigurace. Je vyroben ze šroubového spojení pro hlavní kontakty, což zajišťuje pevné a trvalé spojení vodičů. Jeho rozměry (410 mm šířka, 300 mm výška a 146,5 mm hloubka) umožňují snadné přizpůsobení montážnímu prostoru. Černá barva ovládacího prvku zajišťuje dobrou viditelnost a snadnou identifikaci zařízení.
