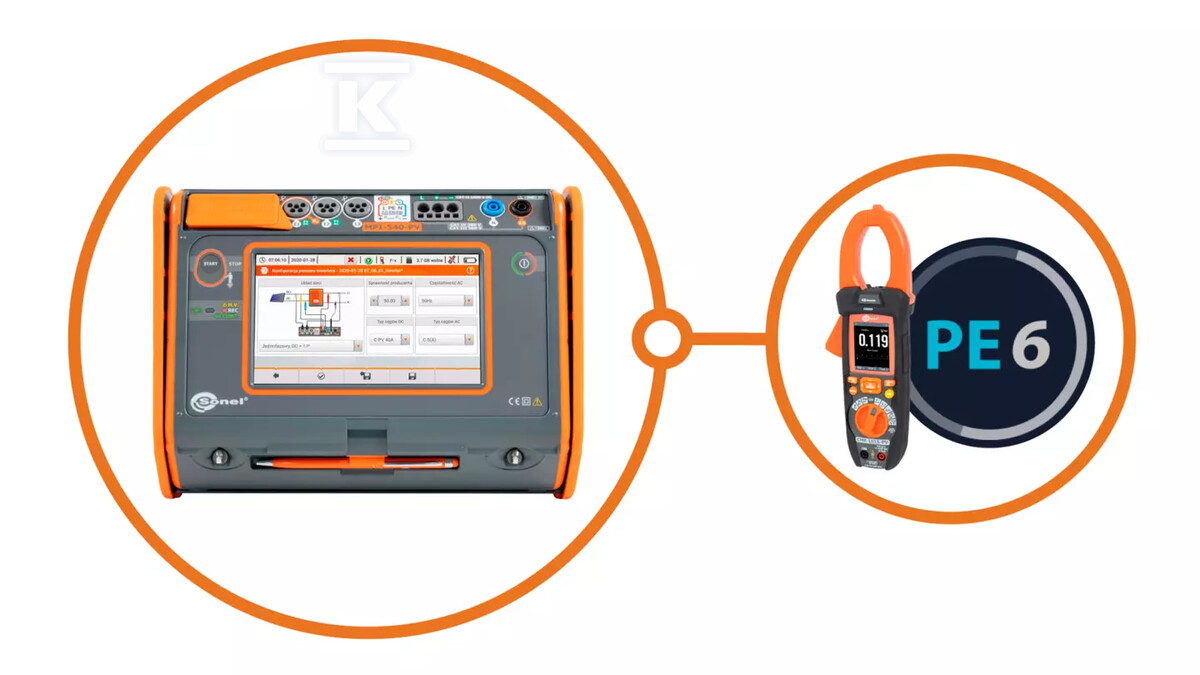

Akční sada SONEL MPI-540-PV START + SONEL CMP-1015-PV + SONEL PE6 WMPLMPI540PVSIRM1CMP1015PE6

Víceúčelový měřicí přístroj pro měření parametrů elektrických a fotovoltaických instalací, bez flexibilních kleští, se sadou pro měření slunečního záření, digitálním klešťovým měřičem a softwarem.

1. Víceúčelový měřicí přístroj pro měření parametrů elektrických instalací Sonel MPI-540-PV Start Víceúčelový měřicí přístroj pro měření parametrů elektrických instalací Sonel MPI-540-PV je pokročilý nástroj, který byl navržen především pro měření parametrů fotovoltaických instalací. Pomocí jediného zařízení je možné provést celou řadu měření na straně DC a AC v souladu s požadavky normy PN-EN 62446. Kromě toho se Sonel MPI-540-PV používá také k provádění všech měření, která slouží k určení stavu bezpečnosti domácích i průmyslových elektrických instalací. Tento měřicí přístroj je zařízení s pokročilými funkcemi, určené pro odborníky působící v instalačním a elektrotechnickém odvětví.

Během měření parametrů fotovoltaické instalace přístroj automaticky přepočítává parametry na referenční podmínky STC (Standard Test Conditions). Měření napětí, proudů a výkonu na straně AC a DC střídače umožní ověřit jeho účinnost. Po přenosu dat uložených v paměti měřicího přístroje do programu Sonel PE6 je možné vygenerovat zprávu o měření parametrů fotovoltaické instalace.

Za účelem automatizace měření byl měřicí přístroj Sonel MPI-540-PV dále rozšířen o funkci testování jističů RCD v automatickém režimu. Přístroj má také předprogramované sekvence měření (tzv. autotesty), které lze v případě potřeby rozšířit o vlastní sekvence. Možnosti a funkčnost měřicího přístroje lze dále rozšířit pomocí vhodně zvoleného příslušenství, např. adaptéru AutoISO-1000C, který umožňuje automatické měření izolačního odporu 3-, 4- a 5-žilových vodičů.

Sonel MPI-540-PV Start není vybaven 3 kusy flexibilních proudových kleští F-3A.

2. Měřič slunečního záření a teploty Sonel IRM-1 IRM-1 je i přes své malé rozměry nenahraditelný při testování fotovoltaických instalací. Měřením hodnot slunečního záření a teploty panelů a okolí poskytuje nezbytná data pro přepočet výsledků na podmínky STC. Vestavěný záznamník s pamětí 5000 záznamů umožňuje používat přístroj jako nástroj v procesu návrhu fotovoltaických instalací a také pro diagnostiku problémů se zastíněním panelů.
3. Digitální klešťový měřič pro fotovoltaické instalace Sonel CMP-1015-PV Přístroj je určen pro měření proudu a napětí DC ve fotovoltaických instalacích. Zařízení je univerzální díky široké škále možností měření. Obraz doplňuje záznamník s grafy. Práce na plném slunci není překážkou díky displeji s vysokou jasností.
4. Software Sonel PE6 (Elektrická měření 6) Nejnovější verze oblíbeného softwaru pro vytváření protokolů z elektrických měření. PE6 zjednodušuje proces vytváření dokumentace, maximálně zkracuje jeho dobu trvání a automatizuje jej. To vše díky mnoha vestavěným mechanismům, nástrojům a funkcím.

Vlastnosti softwaru:

shoda tištěného protokolu s novými normami PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09 kompatibilita s měřicími přístroji SONEL S.A., stromová struktura dokumentu, rozsáhlé databáze ochranných prvků a měřicích bodů, automatický výpočet požadovaných hodnot, automatické vyhodnocení naměřených výsledků, harmonogram měření, vkládání fotografií a obrázků do protokolů, tisk kontrolních listů a štítků pro tabule, kalkulace provedených měření, tisk faktur, automatické vyplňování protokolů sérií dat. Software podporuje vytváření dokumentace po provedení testů v oblasti komplexní kontroly měřicích bodů a:

účinnosti automatického vypínání (TN-S, TN-C, TN-C-S, TT, IT), parametrů jističů RCD, stavu izolace obvodů (TN-S, TN-C, TN-C-S, TT, IT), stavu izolace elektrických kabelů, stavu instalace bleskosvodu a uzemnění, kontinuity vodičů, izolačního odporu uzavřených a otevřených motorů, izolačního odporu stykačů, izolačního odporu jističů,
