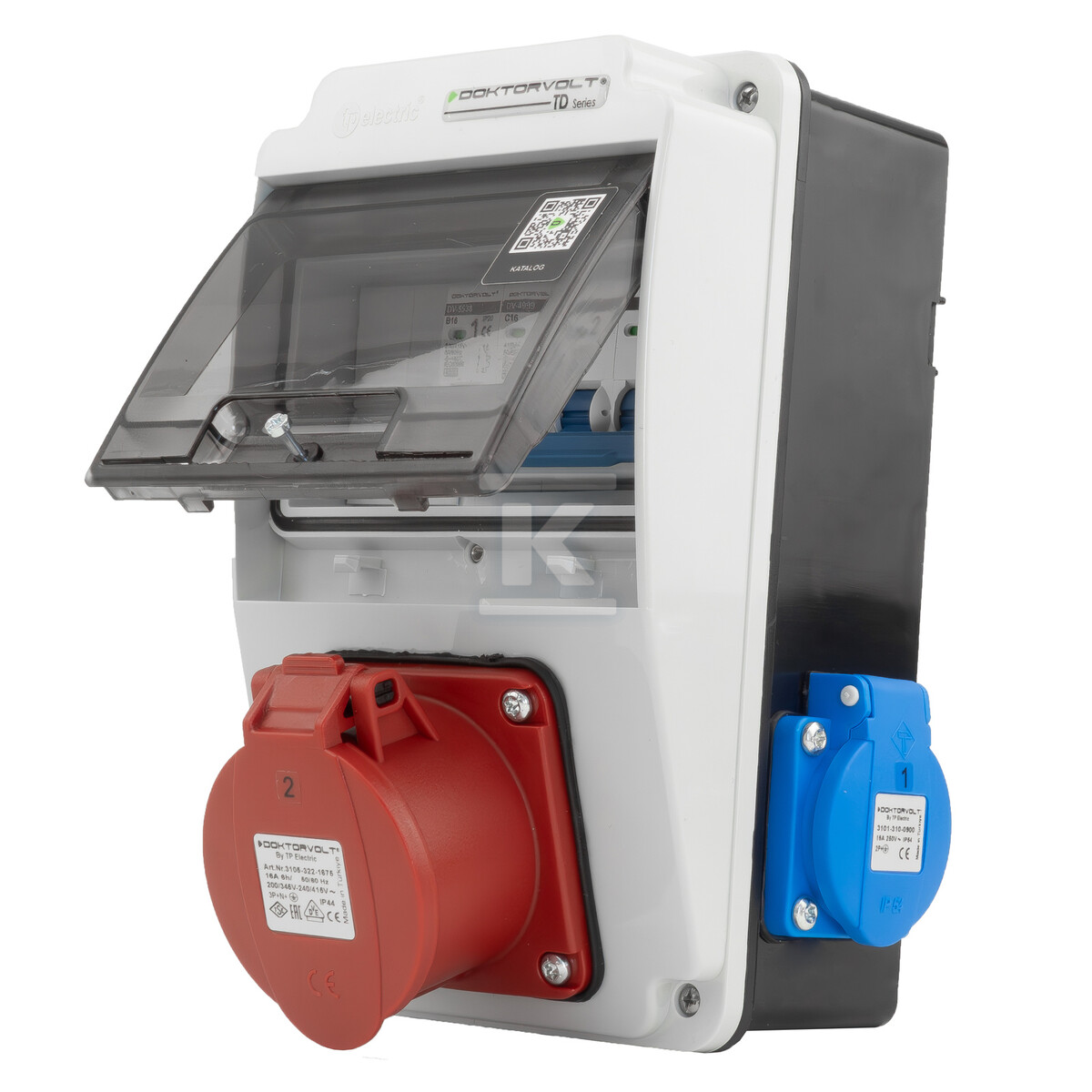

Baustellenschaltanlage XS-S 16A 2x230V Gehäuse IP44 Steckdosen Doktorvolt DV-5107-D

Flexible Stromversorgung auf der Baustelle und in der Werkstatt

Das Modell DV-5107-D aus der XS-Serie ist ein stationärer Verteiler, der für anspruchsvolle Bedingungen auf Baustellen, in Produktionshallen und Werkstätten entwickelt wurde. Ausgestattet mit zwei einphasigen Schuko-Steckdosen (230 V, 16 A) und einer dreiphasigen CEE-Steckdose (400 V, 16 A) – ermöglicht es den gleichzeitigen Anschluss von typischen Elektrowerkzeugen sowie industriellen Maschinen, die eine dreiphasige Stromversorgung benötigen. Die Konfiguration mit zwei einphasigen und einem dreiphasigen Stromkreis bietet dem Installateur die Freiheit bei der Leistungsverteilung, ohne zusätzliche Adapter oder Verteiler verwenden zu müssen.

Die Stromkreise sind mit Leitungsschutzschaltern mit unterschiedlichen Charakteristiken abgesichert – B16 für den einphasigen Stromkreis (geeignet für resistive Lasten und Beleuchtung) sowie C16 für den dreiphasigen Stromkreis (bewältigt höhere Anlaufströme von Motoren). Der Bemessungs-Kurzschlussstrom beträgt ≤6 kA.

Die Verkabelung erfolgt mit H07V-K Leitungen mit einem Querschnitt von 2,5 mm² vom polnischen Hersteller Bitner – Schutzleiter in Gelb-Grün, Neutralleiter in Blau, Phasenleiter in Schwarz. Die Leitungen sind werkseitig bereits vorgefertigt und bereit für den Anschluss.

Robustes, witterungsbeständiges Gehäuse

Das Kunststoffgehäuse gewährleistet die Schutzart IP44, was bedeutet, dass es gegen feste Körper mit einem Durchmesser von mehr als 1 mm sowie gegen Spritzwasser aus beliebigem Winkel geschützt ist. Dies ist entscheidend auf offenen Baustellen, wo der Verteiler Staub, Regen und versehentlichen Wasserstrahlen ausgesetzt ist.

Die Frontplatte des Gehäuses ist grau, die Rückseite schwarz. Der Hersteller hat zudem auf UV-Beständigkeit geachtet, sodass das Gehäuse unter intensiver Sonneneinstrahlung weder reißt noch verfärbt – selbst nach monatelangem Einsatz im Freien.

Ein integriertes Revisionsfenster ermöglicht einen schnellen Zugriff auf die Geräte und die Verkabelung, ohne das gesamte Gehäuse demontieren zu müssen. Dadurch dauern Inspektionen oder ein eventueller Sicherungswechsel nur wenige Minuten.

Schnelle Montage und sofortige Einsatzbereitschaft

Der Verteiler wird als Komplettset geliefert – neben dem Gehäuse mit der Apparatur finden Sie darin Montagebolzen sowie zwei Gummidurchführungen für die Kabeleinführung. Alles ist werkseitig angeschlossen und getestet.

Die kompakten Abmessungen von 224 × 133 × 110 mm ermöglichen die Montage praktisch überall – an einer Schuppenwand, an einem Gerüst oder in einer kleinen Ecke der Halle. Die Betriebstemperatur von -25°C bis +50°C sorgt dafür, dass er sowohl im frostigen Winter als auch im heißen Sommer zuverlässig funktioniert.

Zertifizierte Qualität und Normkonformität

Produkte von Doktorvolt werden nach dem Qualitätsmanagementsystem TÜV SÜD ISO 9001:2015 hergestellt. Jeder Verteiler durchläuft individuelle Tests zur Bestätigung der Konformität mit der Norm IEC 61439 und ist mit dem CE-Zeichen gekennzeichnet.

Der RDF-Parameter von 0,8 gibt Auskunft über die Belastbarkeit bei zyklischer Nutzung – typisch für die Stromversorgung von Elektrowerkzeugen auf Baustellen. Der Hersteller stellt zudem dedizierte Steckdosen der Marke Doktorvolt innerhalb des Gehäuses bereit.
