Baustromverteiler ECO 32A 16A 2x230V Steckdosen Bals 2596 DV-2596-F

Multifunktionale Stromversorgung auf der Baustelle und in der Werkstatt

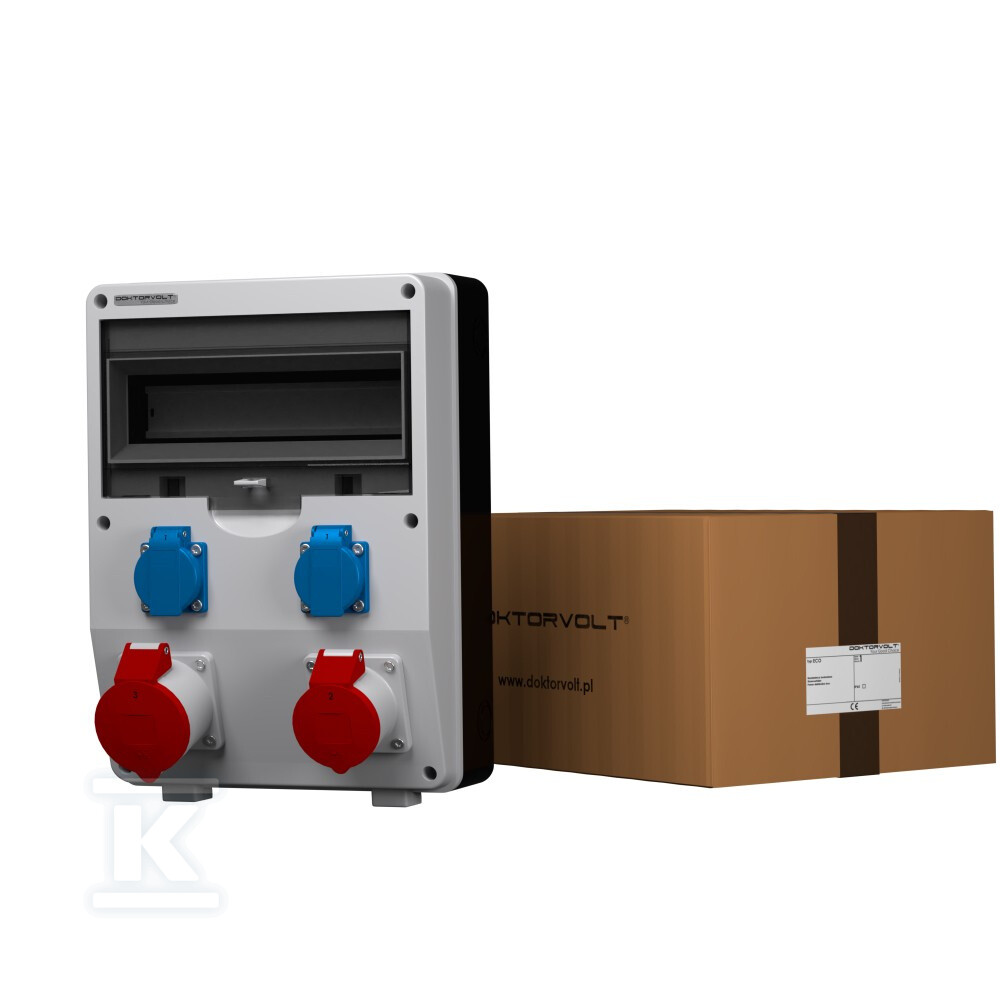

Der Baustromverteiler ECO ist eine Komplettlösung für die elektrische Energieverteilung an Orten, an denen eine temporäre oder semi-permanente Stromversorgung benötigt wird. Das Gerät integriert vier Steckdosen in einem einzigen Aufputzgehäuse – zwei standardmäßige einphasige Steckdosen 230V 16A (Typ französischer E mit Stift) und zwei dreiphasige Starkstromsteckdosen 400V (entsprechend 32A und 16A). Dadurch ermöglicht ein einziges Gerät den Anschluss von sowohl Elektrowerkzeugen, Arbeitsbeleuchtung und kleiner Büroausstattung als auch Industriemaschinen, die eine Starkstromversorgung erfordern.

Die einphasigen Steckdosen verfügen über die Schutzart IP54, was einen vollständigen Schutz gegen Staub und Strahlwasser bedeutet – sie eignen sich selbst für Arbeiten im Freien unter wechselnden Wetterbedingungen. Die Starkstromsteckdosen verfügen über die Schutzart IP44, was für den Betrieb in feuchten Umgebungen, wie sie auf Baustellen oder in Produktionshallen typisch sind, ausreicht.

Witterungsbeständiges Gehäuse

Das Gehäuse ist aus Technopolymer gefertigt – einem Kunststoff mit hoher mechanischer und chemischer Beständigkeit. Die Frontplatte hat die Farbe Grau RAL 7035, während die Rückplatte schwarz ist. Die Tür besteht aus Polycarbonat, das auch bei niedrigen Temperaturen transparent und schlagfest bleibt. Eine Dichtung aus EPDM-Gummi gewährleistet eine dauerhafte Abdichtung des gesamten Korpus.

Die Befestigungsschrauben sind aus Edelstahl gefertigt – sie korrodieren selbst bei langfristiger Feuchtigkeitsexposition nicht. Im Lieferumfang ist eine Kabelverschraubung PG-16 enthalten, die das Einführen von Zuleitungen ermöglicht, ohne die Dichtigkeit des Gehäuses zu beeinträchtigen.

Die Abmessungen des Gehäuses mit montierten Steckdosen betragen 360 × 260 × 165 mm, und der Innenraum bietet Platz für 12 Module auf der TH/TS 35mm Schiene – ausreichend für die Installation von Leitungsschutzschaltern oder anderen Schutzelementen.

Elektrische Parameter und Verkabelung

Die Verteilung arbeitet bei einer Nennspannung von 230/400V AC 50Hz und hat einen Nennstrom von 64A. Der maximale Kurzschlussstrom ICC beträgt ≤6 kA, was eine sichere Zusammenarbeit mit den meisten auf Baustellen und in Industrieanlagen vorkommenden Stromversorgungssystemen ermöglicht.

Das Innere ist werkseitig mit Steuerleitungen H07V-K mit Querschnitten von 1,5 bis 6 mm² verkabelt – gelb-grün (Schutzleiter), blau (Neutralleiter) und schwarz (Phase). Die Leitungen erfüllen die CPR-Normen bezüglich des Brandverhaltens sowie die RoHS-Richtlinie, was ihre Sicherheit für Gesundheit und Umwelt bestätigt.

Der Hersteller – die Firma Doktorvolt – hat ein Qualitätsmanagementsystem implementiert, das nach der Norm ISO 9001:2015 durch den TÜV SÜD zertifiziert ist. Die Steckdosen werden von einem europäischen Hersteller spezialisiert auf Elektroinstallationsmaterial hergestellt, was deren Langlebigkeit und Konformität mit europäischen Standards garantiert. Das gesamte Produkt erfüllt die Anforderungen der Normen CE, IEC 61439 sowie CEI-23-48/49.
