Baustromverteiler mit MID EEG Energiezähler Siemens pTD-S/FI 4x230V Mennekes Schuko Steckdosen Doktorvolt 6061 DV-6061-D

Komplette Verteilungslösung für anspruchsvolle Bedingungen

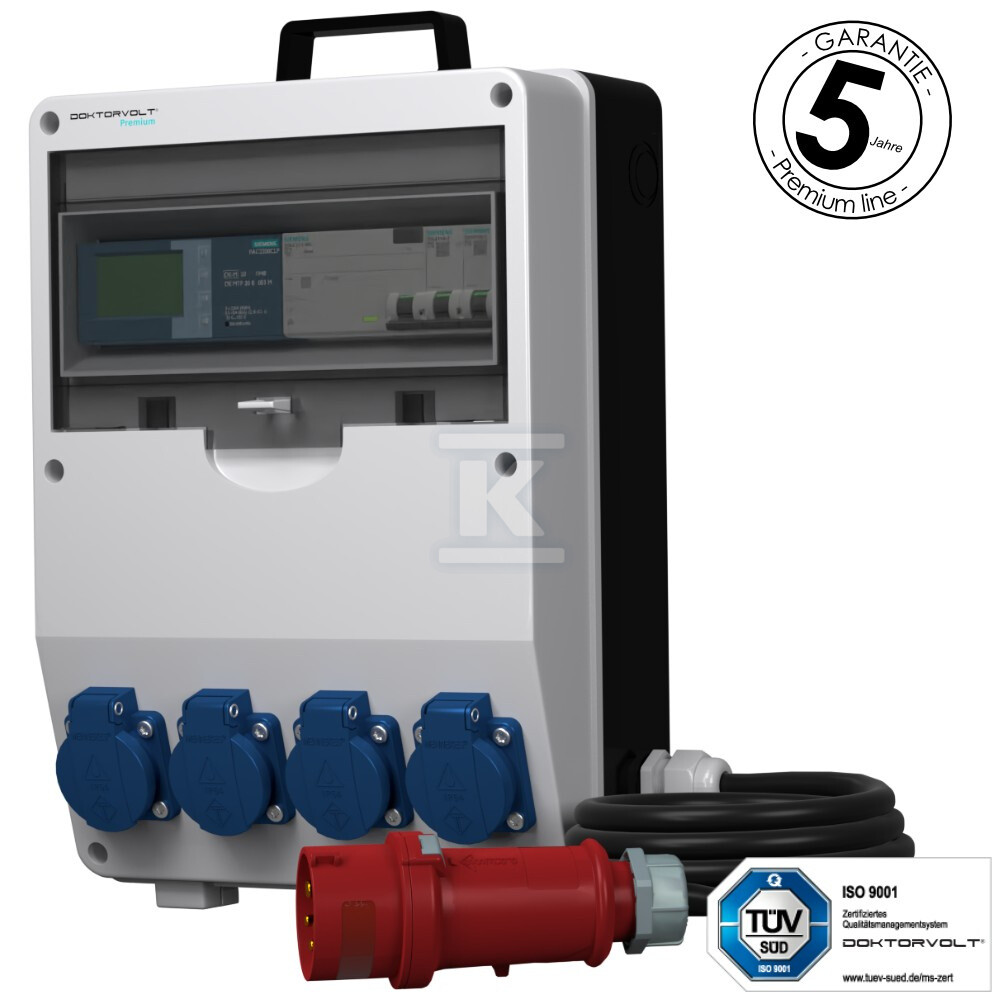

Der Baustromverteiler pTD-S/FI ist ein einsatzbereites Elektrogerät, das in einem robusten Aufputzgehäuse untergebracht ist. Ausgestattet mit vier einphasigen Mennekes-Steckdosen (deutsches Schuko-System, IP54), ermöglicht er den gleichzeitigen Anschluss von vier Verbrauchern mit einer Leistung von jeweils bis zu 16 A – z. B. Elektrowerkzeuge, Arbeitsbeleuchtung oder Messgeräte.

Das zentrale Kontrollelement ist der Siemens SENTRON PAC2200CLP Stromzähler mit MID-Zertifizierung und EEG-Homologation. Das Gerät misst den Verbrauch in einem Drehstromsystem (400 V), was eine präzise Abrechnung der Energiekosten auf Baustellen, in Werkstätten oder bei Außenveranstaltungen ermöglicht – überall dort, wo die Abrechnung mit dem Versorger oder Mieter auf verlässlichen Messdaten basieren muss.

Die Stromversorgung erfolgt über ein H07RN-F Kabel mit entsprechendem Leiterquerschnitt – ein flexibles Gummikabel, das witterungsbeständig und gegenüber mechanischen Betriebsbelastungen widerstandsfähig ist. Der ProTop Mennekes IP44 Stecker gewährleistet eine dichte Verbindung mit dem Verteilnetz.

Gehäuse und Betriebsbedingungen

Das Gehäuse besteht aus Technopolymer – einem schlagfesten und witterungsbeständigen Kunststoff. Die Frontplatte ist im Farbton RAL 7035 (Grau) gehalten, die Rückplatte ist schwarz. Die Tür ist aus Polycarbonat gefertigt, die Dichtung aus EPDM-Gummi (UV- und ozonbeständig) und die Schrauben aus Edelstahl – das gesamte System arbeitet in einem Spannungsbereich bis zu 1000 V bei einem Schutzgrad von IP44.

Die Gehäuseabmessungen betragen 360 × 260 × 125 mm, was bei einer einzelnen Modulreihe und kompakter Bauweise einen bequemen Transport und die Aufstellung selbst in engen Arbeitsbereichen ermöglicht. Ein praktischer Tragegriff erlaubt den schnellen Wechsel zwischen den Einsatzorten.

Elektrische Schutzvorrichtungen

Für den Schutz der einzelnen Stromkreise sind zwei Leitungsschutzschalter der Siemens Serie C16 zuständig, einpolig, mit einem Ausschaltvermögen von 10 kA. Sie schützen die Steckdosen vor den Folgen von Überlastungen und Kurzschlüssen.

Der Schutz gegen indirektes Berühren des gesamten Systems wird durch einen Siemens Fehlerstromschutzschalter 40 A / 30 mA in Drehstromkonfiguration (3P+N) gewährleistet. Bei einem Ableitstrom, der den Auslöseschwellenwert überschreitet, trennt er die Stromversorgung aller Steckdosen in Bruchteilen einer Sekunde.

Die interne Verkabelung wurde mit H07V-K Leitungen ausgeführt:

• gelb-grüner Leiter (Schutzleiter) - 2,5 mm²
• blauer Leiter (Neutralleiter) - 6 mm²
• schwarzer Leiter (Phase) - 6 mm²

Die Querschnitte wurden so gewählt, dass sie die Normanforderungen für temporäre Installationen bei einer Dauerbelastbarkeit entsprechend RDF = 0,7 erfüllen.

Zertifikate und Fertigungsnormen

Der Verteilerkasten wurde gemäß der Kombinationsnorm IEC 61439 entwickelt und geprüft, was die mechanische Festigkeit und die Eignung für den industriellen Einsatz bestätigt. Der Hersteller hat ein durch TÜV SÜD zertifiziertes Qualitätsmanagementsystem implementiert und arbeitet nach der Norm ISO 9001:2015. Das Gerät verfügt über eine CE-Konformitätserklärung sowie Zertifikate, die die Konformität der Modulargeräte bestätigen (CEBEC, IMQ, VDE).
