Fehlerstromschutzschalter mit Überstromschutz 4P 6kA B 13A/30mA A QC/QB ADM413QC

Umfassender Schutz von Dreiphasen-Installationen

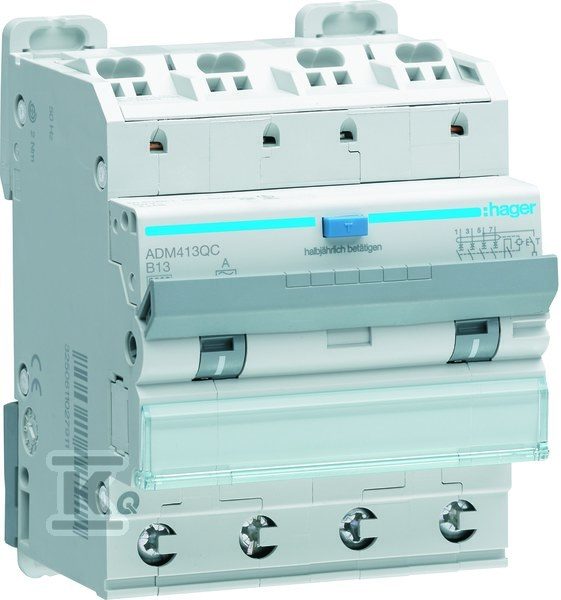

Der Fehlerstromschutzschalter mit Überstromschutz ADM413QC ist ein fortschrittliches Schutzgerät der Marke Hager, das die Funktionen eines Leitungsschutzschalters und eines Fehlerstromschutzschalters kombiniert und so einen umfassenden Schutz elektrischer Installationen vor drei Hauptgefahren bietet: Überlastung des Stromkreises, Kurzschluss und elektrischer Schlag.

Das Gerät wurde speziell für Dreiphasen-Installationen (4P) entwickelt, wobei es alle vier Leiter gleichzeitig schützt. Es zeichnet sich durch einen Nennstrom von 13A und einen Bemessungsdifferenzstrom von 30mA aus, was es zur idealen Lösung für Beleuchtungskreise, Heizsysteme und elektronische Geräte in Industrie- und Gewerbeobjekten macht.

Typ A garantiert die Detektion sowohl von Wechselströmen (AC) als auch von pulsierenden Gleichströmen, was besonders in modernen Installationen mit Schaltnetzteilen wichtig ist. Die Charakteristik B bewirkt, dass das Gerät schneller auf Kurzschlüsse als auf Überlastungen reagiert – ideal für Stromkreise mit niedrigem Anlaufstrom.

Konstruktion und elektrische Parameter

Die Konstruktion des Geräts basiert auf einer 4-Modul-Bauweise, die die Standardbreite auf der DIN-Hutschiene 35mm einnimmt. Ein Nenn-Ausschaltvermögen von 6kA gewährleistet effektiven Schutz selbst bei starken Kurzschlüssen, was die Konformität mit den Normen IEC 60898-1 und IEC 61009-1 bestätigt.

Das Gerät weist eine Nennisolationsspannung Ui von 500V und eine Nennstoßfestigkeit Uimp von 4000V auf, was einen sicheren Betrieb bei atmosphärischen Überspannungen und Netzspannungsspitzen garantiert. Der Betrieb in der Überspannungskategorie III – der höchsten Klassifizierung für stationäre Geräte – gewährleistet ein maximales Maß an Widerstandsfähigkeit gegen Netzstörungen.

Die Energiebegrenzungs-Klasse I²t beträgt 3, was eine signifikante Begrenzung der durch das Gerät fließenden Energie während eines Kurzschlusses ermöglicht und die Installation vor Folgeschäden schützt. Die Gesamtverlustleistung bei Nennstrom beträgt lediglich 10,10W, wodurch der Energieverbrauch im Normalbetrieb minimiert wird.

Montage und Systemkompatibilität

Das Gerät ist mit dem innovativen QuickConnect-Verbindungssystem ausgestattet, das eine schnelle Montage ohne die Notwendigkeit von Werkzeugen zum Festschrauben der Leiter ermöglicht. Der untere Teil nutzt die BiConnect-Technologie, die eine solide Schraubverbindung für anspruchsvolle Anwendungen gewährleistet.

Die Möglichkeit zum Anschluss von flexiblen Leitern mit Querschnitten von 1,5 bis 4,0 mm² sowie von starren Leitern im identischen Querschnittbereich bietet große Flexibilität bei der Auswahl der Installationskabel. Das nominelle Anzugsdrehmoment beträgt 2 Nm, was einen optimalen elektrischen Kontakt ohne das Risiko einer Leiterschädigung garantiert.

Die Möglichkeit der Montage im Winkel von 360° erleichtert die Installation in Verteilerkästen mit unterschiedlicher interner Konfiguration. Das Gerät behält seine volle Funktionalität in einem Temperaturbereich von -25°C bis +40°C bei, was den Einsatz sowohl in gekühlten als auch in beheizten Räumen ermöglicht.

Normen und Betriebsbedingungen

Der Schalter erfüllt die Anforderungen der wichtigsten internationalen Normen: IEC/EN 61008-1 (für Fehlerstromschutzschalter) und IEC/EN 60947-2 (für Leitungsschutzschalter). Die Schutzart IP20 gewährleistet die Sicherheit bei der Verwendung in geschlossenen Verteilerkästen.

Das Gerät ist voll kompatibel mit der standardmäßigen europäischen Energieinfrastruktur – es arbeitet bei einer Frequenz von 50Hz und einer Versorgungsspannung von 230V bis 400V AC. Die Verschmutzungsgruppe beträgt II – typisch für die meisten Innenanwendungen.
